3.4. Механизм катодной поляризации

Потенциал подземного стального трубопровода, а следовательно, и их разность в различных сквозных дефектах изоляции, изменяются, когда к нему подключен источник постоянного электрического тока. Такое явление объясняется тем, что прохождение через электролит тока неизбежно приводит к изменению условий на поверхности стального трубопровода в сквозных дефектах изоляции в связи с протеканием там электрохимических реакций, скорость которых пропорциональна силе тока. Так как скорость поступления реагирующего вещества или отвода образующегося вещества не равна скорости реакции, будет наблюдаться отклонение потенциала от его начального значения. Это явление называется поляризацией. Причины поляризации подземного стального трубопровода могут быть различными. В зависимости от вызывающих ее факторов различают активационную, концентрационную и омическую поляризацию.

Причиной активационной поляризации является сопротивление, возникающее во время катодной реакции присоединения электронов деполяризатором или торможением при переходе катионов из кристаллической решетки стальной стенки трубопровода в почвенный электролит. В электрохимии эти процессы называются стадиями; считается, что самая замедленная стадия определяет скорость течения общего электрохимического процесса. Преодоление такого сопротивления требует добавочной активационной энергии, поэтому и поляризация называется активационной.

На рис. 3.4.1 представлены поляризационные кривые медно-цинкового коррозионного элемента (см. рис. 3.3.3) в болотной воде — 1 и упрощенная диаграмма потенциал – ток для контактной коррозионной пары дифференциальной аэрации.

При построении поляризационных кривых для элемента CuZn в болотной воде сначала откладывают по оси ординат значения потенциала медного (ЕCu) и цинкового (EZn) электродов для разомкнутого элемента (см. рис. 3.4.1-1). После замыкания электродов на достаточно большое внешнее сопротивление в цепи возникнет коррозионный ток силой I1. При этом потенциал медного электрода, являющимся катодом в общем коррозионном процессе, уменьшится до значения Е , а потенциал цинкового электрода, являющимся анодом общего коррозионного процесса, возрастет до значения Е (точки а и b на диаграмме). Разность потенциалов ЕCuЕ характеризует поляризацию медного электрода (катода), соответствующую току I1. Аналогично, поляризация цинкового электрода (анода) для тока I1 определяется разностью потенциалов ЕEZn. Уменьшая внешнее сопротивление цепи, можно увеличить силу протекающего тока до значения I2. Поляризация обоих электродов возрастает, их потенциалы примут соответственно значения Е и Е (точки b и a на диаграмме). Если внешнее сопротивление станет равным нулю (Rz = 0), то сила тока коррозионного гальванического элемента достигнет максимального значения Iмакс, а потенциалы медного и цинкового электродов практически совпадут (точки b и a на диаграмме) – разность потенциалов между медным и цинковым электродами будет равна Iмакс Rвн (здесь Rвн – внутреннее сопротивление коррозионного гальванического элемента). Линия, соединяющая точки ЕCu, b , b , b называется катодной поляризационной кривой, а линия, проходящая через точки EZn, а , a , a — анодной поляризационной кривой коррозионного гальванического элемента Cu Zn.

В почвенных электролитах с рН = 4…14 коррозия подземных стальных трубопроводов протекает с кислородной деполяризацией. Молекулярный кислород, растворенный в почвенном электролите, на внешней поверхности трубопровода в сквозных дефектах изоляции захватывает из кристаллической решетки стенки трубы электроны согласно реакции: O2 + 4e + 2H2O = 4OH . Сопротивление протеканию этого процесса приводит к появлению активационной и концентрационной поляризации, характеризуемой кривой 2 на упрощенной диаграмме «потенциал – ток» для контактной коррозии пары дифференциальной аэрации.

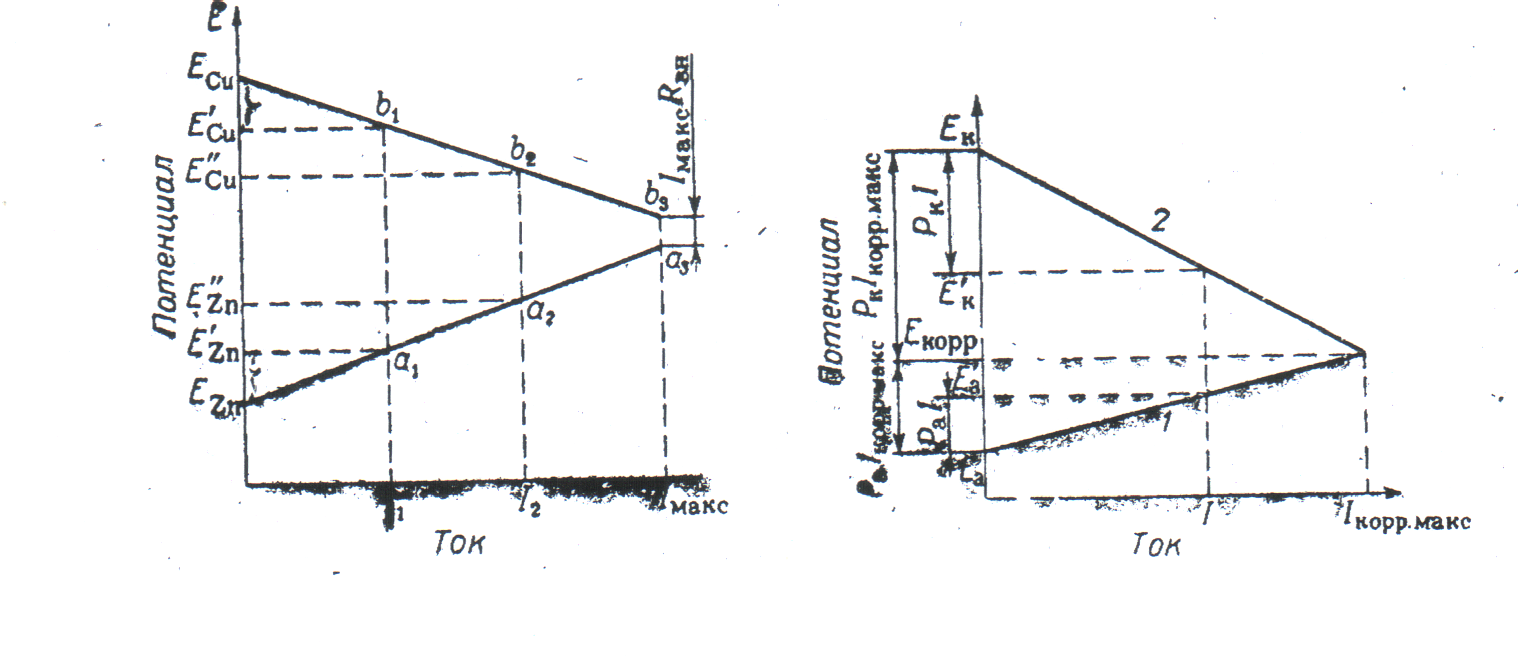

Рис. 3.4.1. Поляризационные кривые медно-цинкового коррозионного элемента в болотной воде – 1); Упрощенная диаграмма потенциал – ток для контактной коррозионной пары дифференциальной аэрации: 1 – анодная поляризационная кривая; 2 – катодная поляризационная кривая

На этой диаграмме: Е=f(I) внутренним сопротивлением пренебрегли, поэтому при максимальном значении силы тока коррозионной пары Iкорр. макс потенциалы анода и катода становятся равными потенциалу коррозии Екорр. На этой диаграмме разность Ек — Екорр представляет собой поляризацию катода, а разность Екорр — Еа – поляризацию анода. Эта диаграмма называется коррозионной диаграммой Эванса – в честь английского ученого-коррозиониста, который исследуя зависимость поляризации от величины протекающего в коррозионном гальваническом элементе тока, впервые построил такого вида коррозионную диаграмму.

Поляризация, связанная с изменением концентрации ионов железа, водорода или молекулярного кислорода при электродном слое, носит название концентрационной. В большинстве случаев коррозионного (электрохимического) процесса поляризация является тормозящим процессом, устанавливающим определенную конечную скорость течения электрохимической реакции. Так, при анодной поляризации, когда происходит растворение стального образца, а скорость отвода ионов железа отстает от реакции растворения, при электродном слое накапливаются положительные ионы железа и потенциал анодной зоны корродирующей поверхности смещается в сторону более положительных значений. При катодной поляризации, когда процесс поглощения электронов деполяризаторами коррозионной среды отстает от поступления их на катод, наоборот, приводит к увеличению отрицательного заряда и потенциал катода становится более отрицательным. Течение этих процессов наглядно характеризуют поляризационные кривые, которые могут быть экспериментально построены практически для любых случаев коррозии, отвечающих условиям работы коррозионной гальванической пары. На основе построенных поляризационных диаграмм можно определить значение потенциала коррозии и максимальную величину коррозионного тока.

Если скорость электрохимического коррозионного процесса записать в виде:

где R — омическое сопротивление корродирующей системы;

Р — поляризационное сопротивление (сопротивление протеканию электродных процессов) в коррозионном гальваническом элементе.

Уравнение (3.4.1) описывает прямую зависимости потенциала от плотности тока, изображенную на рис. 3.4.1. Как было уже сказано, линии, характеризующие кинетику электрохимической коррозии металлов, называются поляризационными кривыми, соответственно анодной (Еа) и катодной (Ек). Степень наклона этих кривых характеризует большую или малую затрудненность протекания электродного процесса. Крутой ход поляризационных кривых говорит о большой поляризуемости электрода, то есть о том, что скорость электродной реакции незначительно меняется при изменении потенциала электрода. Электроды с большой поляризуемостью корродируют медленно. Напротив, пологий ход кривых свидетельствует о малой поляризуемости электрода, то есть о том, что электродный процесс протекает почти без препятствий. Электроды с малой поляризуемостью корродируют с высокой скоростью. Количественно это выражается истинной ( ) или средней (на данном интервале ) поляризуемостью процесса.

Таким образом, чем меньше угол наклона, тем больше скорость электродной реакции, так как снижается сопротивление электрода протеканию на нем реакции. Отсюда и физический смысл значений углов и для поляризационных кривых: и представляют собой соответственно, поляризационные сопротивления катода Рк и анода Ра.

Причиной анодной поляризации при коррозии подземных стальных трубопроводов (отставания процесса выхода ионов железа в почвенный электролит от движения электронов с анодных участков трубопровода на катодные) является замедленность:

анодной реакции коррозии трубопровода, зависящей от энергии активации этой реакции;

диффузии ионов железа от внешней поверхности трубопровода в толщу грунта, что приводит к возникновению концентрационной поляризации анода;

анодной реакции ионизации железа при анодной пассивности (образовании на корродирующей поверхности трубопровода адсорбционных защитных пленок).

Процессы, снижающие анодную поляризацию, называются деполя-ризационными. Например, движение почвенного электролита снижает концентрационную поляризацию. Известны вещества, снижающие анодную поляризацию, которые называются анодными деполяризаторами. Например, использование комплексообразователей (NH3CN и др.) уменьшает активность простых ионов железа и других металлов вследствие их связывания в трудно дисcоциирующие комплексы.

К причинам катодной поляризации (отставания процесса ассимиляции электронов от количества их поступления на катодные участки трубопровода) относится замедленность:

катодной деполяризации, определяемой энергией активации этой реакции;

диффузии деполяризатора из объема почвенного электролита к катодной поверхности трубопровода.

Суммарная скорость электрохимической коррозии подземного трубопровода определяется скоростью наиболее заторможенной стадии.

Поляризация электродов, как правило, не прекращает коррозионный процесс, а только замедляет. Это объясняется процессами деполяризации электродов. Если деполяризация катода осуществляется растворенным в электролите кислородом по реакции: O2 + 4e + 2H2O = 4OH , то, как было уже сказано, говорят, что коррозия протекает с кислородной деполяризацией. С кислородной деполяризацией разрушаются стальные сооружения, находящиеся в атмосфере, пресной и морской воде, грунте, т.е. этот вид коррозии является самым распространенным в системе трубопроводного транспорта нефти и газа.

Катодный процесс кислородной деполяризации включает следующие стадии:

растворение кислорода воздуха в электролите;

перенос растворенного кислорода в объеме электролита;

перенос кислорода в пограничном слое электролита в результате конвекции;

перенос кислорода в диффузионном слое электролита или в пленке продуктов коррозии на катоде;

ионизацию кислорода в щелочных и нейтральных растворах по реакции: O2 + 4e + 2H2O = 4OH и по схеме: О2 + 4е + 4Н + = 2Н2О в кислых средах;

диффузию и конвективный перенос ионов ОН от катодных участков в электролит.

Если какой-либо из перечисленных процессов наиболее заторможен, он и будет определять скорость коррозии подземного трубопровода.

В случаях, когда деполяризация катода осуществляется водородными ионами по реакции: + + 2е = Н2, то говорят, что коррозионный процесс протекает с водородной деполяризацией. С водородной деполяризацией корродируют стальные сооружения, соприкасающиеся с растворами кислот (гальванические и прокатные цехи, оборудование нефтехимических и химические заводов и т.д.). В кислых электролитах, где активность ионов водорода достаточно велика, их электровосстановление на корродирующей поверхности протекает по следующей кинетической схеме:

разряд иона гидроксония с образованием адсорбированных на корродиружщей поверхности атомов водорода: ;

рекомбинация атомов водорода с образованием молекулы водорода: .

Скорость коррозии подземных трубопроводов с водородной деполяризацией, также как и с кислородной, определяется течением самой медленнотекущей стадии.

катодная поляризация

3.1 катодная поляризация: Поляризация поверхности металла с помощью внешнего источника тока, при котором создается отрицательный потенциал.

— защита металлического сооружения от коррозии путем сообщения ему отрицательного защитного потенциала по отношению к окружающей среде.

— защита металлического сооружения от коррозии путем сообщения ему отрицательного защитного потенциала по отношению к окружающей среде.

3.16 катодная поляризация: Электрохимическая защита стального трубопровода путем смещения потенциала коррозии в сторону отрицательных значений.

3.16 катодная поляризация: Электрохимическая защита стального трубопровода путем смещения потенциала коррозии в сторону отрицательных значений.

3.6 катодная поляризация: Смещение потенциала сооружения от потенциала свободной коррозии (стационарного) в более отрицательную сторону.

3.1.9 катодная поляризация: Смещение потенциала сооружения от потенциала свободной коррозии (стационарного) в отрицательную сторону под действием внешнего наложенного тока.

3.1.9 катодная поляризация: Смещение потенциала сооружения от потенциала свободной коррозии (стационарного) в отрицательную сторону под действием внешнего наложенного тока.

Словарь-справочник терминов нормативно-технической документации . academic.ru . 2015 .

Полезное

Смотреть что такое «катодная поляризация» в других словарях:

катодная поляризация — Изменение электродного потенциала в положительном (отрицательном) направлениях благодаря течению электрического тока. [http://www.manual steel.ru/eng a.html] Тематики металлургия в целом EN cathodic polarization … Справочник технического переводчика

катодная поляризация — katodo poliarizacija statusas T sritis fizika atitikmenys: angl. cathodic polarization vok. Kathodenpolarisation, f rus. катодная поляризация, f; поляризация катода, f pranc. polarisation de cathode, f … Fizikos terminų žodynas

Катодная поляризация — Cathodic polarization Катодная поляризация. Изменение электродного потенциала в положительном (отрицательном) направлениях благодаря течению электрического тока. См. также Polarization Поляризацию. (Источник: «Металлы и сплавы. Справочник.» Под… … Словарь металлургических терминов

катодная поляризация — katodinė poliarizacija statusas T sritis chemija apibrėžtis Katodo potencialo ir jo nuostoviojo potencialo skirtumas tekant elektros srovei. atitikmenys: angl. cathodic polarization rus. катодная поляризация … Chemijos terminų aiškinamasis žodynas

катодная защита — [cathodic protection] электро химическая защита металлов от коррозии, при которой защищаемое изделие является катодом; направлена на смещение потенциала корродирующей поверхности в катодную сторону до стационарного (так называемого защитного)… … Энциклопедический словарь по металлургии

поляризация катода — katodo poliarizacija statusas T sritis fizika atitikmenys: angl. cathodic polarization vok. Kathodenpolarisation, f rus. катодная поляризация, f; поляризация катода, f pranc. polarisation de cathode, f … Fizikos terminų žodynas

поляризация — 06.01.91 поляризация [ polarization]: Свойство электромагнитной волны, характеризующееся некоторой кривой, которую описывает в течение некоторого времени конец вектора электрической индукции в фиксированной точке, и направлением вдоль этой кривой … Словарь-справочник терминов нормативно-технической документации

поляризация катодная — 3.13 поляризация катодная : Электрохимическая защита стального трубопровода путем смещения потенциала коррозии в сторону отрицательных значений. Источник … Словарь-справочник терминов нормативно-технической документации

snip-id-5429: Руководство по проектированию и защите от коррозии подземных металлических сооружений связи — Терминология snip id 5429: Руководство по проектированию и защите от коррозии подземных металлических сооружений связи: Анодная зона участок подземного металлического сооружения, на котором это сооружение имеет положительный электрический… … Словарь-справочник терминов нормативно-технической документации

Руководство по проектированию и защите от коррозии подземных металлических сооружений связи — Терминология Руководство по проектированию и защите от коррозии подземных металлических сооружений связи: Анодная зона участок подземного металлического сооружения, на котором это сооружение имеет положительный электрический потенциал по… … Словарь-справочник терминов нормативно-технической документации

7. Требования к электрохимической защите

7.1.1. Катодную поляризацию сооружений (кроме трубопроводов, транспортирующих среды, нагретые свыше 20 °С) осуществляют таким образом, чтобы поляризационные потенциалы металла относительно насыщенного медно-сульфатного электрода сравнения находились между минимальным и максимальным (по абсолютному значению) значениями в соответствии с таблицей 9.

Измерение поляризационных потенциалов проводят в соответствии с приложением Р.

Таблица 9. Поляризационные защитные потенциалы металла сооружения относительно насыщенного медно-сульфатного электрода сравнения

Металл сооруженияЗначение защитного потенциала 1) , В
минимальное Е мин..максимальное Е макс.
Сталь— 0,85— 1,15
Свинец— 0,70— 1,30
Алюминий— 0,85— 1,40
1) Здесь и далее под минимальным и максимальным значениями потенциала подразумевают его значения по абсолютной величине.

7.1.2. На вновь построенных и реконструируемых подземных стальных трубопроводах обеспечивают поляризационные потенциалы в соответствии с таблицей 9.

На действующих стальных трубопроводах до их реконструкции и при отсутствии возможности измерений поляризационных потенциалов допускается осуществлять катодную поляризацию таким образом, чтобы суммарные потенциалы Uсум, включающие поляризационную и омическую составляющие, находились в пределах от минус 0,9 до минус 2,5 В по медно-сульфатному электроду сравнения для трубопроводов с мастичным и ленточным покрытиями и в пределах от минус 0,9 до минус 3,5В — для трубопроводов с покрытием на основе экструдированного полиэтилена.

Метод измерения суммарных потенциалов приведен в приложении С.

7.1.3. Катодную поляризацию кабелей связи проводят таким образом, чтобы поляризационный потенциал оболочки кабеля по отношению к медно-сульфатному электроду сравнения соответствовал значениям, установленным в таблице 9.

1. Для свинцовых оболочек кабелей связи без защитных покровов, проложенных в кабельной канализации, на 100мВ.

2. При катодной поляризации стальной брони кабелей связи максимальная разность потенциалов между броней и медно-сульфатным электродом сравнения должна быть не более минус 2,5 В, а по краям зоны защиты смещение минимального защитного потенциала от стационарного должно быть не менее 50 мВ.

3. Электрохимическую защиту кабелей связи с защитным покровом шлангового типа поверх оболочки, а так же поверх оболочки и брони не проводят. Катодную поляризацию таких кабелей в опасных зонах применяют лишь в случаях нарушения сплошности защитного покрова.

7.1.4. Катодную поляризацию подземных стальных трубопроводов, транспортирующих среды температурой свыше 20°С и не имеющих теплоизоляции, а также в биокоррозионно-агрессивных грунтах проводят таким образом, чтобы поляризационные потенциалы стали находились в пределах от минус 0,95 до минус 1,15 В по медно-сульфатному электроду сравнения.

7.1.5. Катодную поляризацию трубопроводов с теплоизоляцией, в том числе тепловых сетей и горячего водоснабжения бесканальной прокладки, а также канальной прокладки при расположении анодного заземления за пределами канала проводят таким образом, чтобы суммарный потенциал трубопровода был в пределах от минус 1,1 до минус 2,5В по медно-сульфатному электроду сравнения. При отсутствии антикоррозионного покрытия на наружной поверхности трубопроводов суммарный потенциал трубопровода может быть в пределах от минус 1,1 до минус 3,5В по медно-сульфатному электроду сравнения.

7.1.6. Катодную поляризацию трубопроводов тепловых сетей и горячего водоснабжения канальной прокладки применяют при расположении анодных заземлений в канале или вне канала. При расположении анодных заземлений в канале потенциал трубопровода, измеренный относительно установленного у поверхности трубы вспомогательного стального электрода, поддерживают на 0,3 — 0,8В отрицательнее потенциала трубы относительно этого электрода, измеренного при отсутствии катодной поляризации трубы.

Измерение потенциала трубопровода при расположении анодного заземления в канале приведено в приложении Т.

7.1.7. При катодной поляризации кабелей СЦБ, силовых и связи, применяемых на железной дороге, со свинцовой или алюминиевой оболочками и броней без наружного шлангового покрова среднее значение потенциалов между кабелем и медно-сульфатным электродом сравнения обеспечивают в пределах от минус 0,9 до минус 3,0В.

7.2. Требования к электрохимической защите при наличии опасного влияния постоянных блуждающих токов

7.2.1. Защиту сооружений от опасного влияния постоянных блуждающих токов осуществляют так, чтобы обеспечивалось отсутствие на сооружении анодных и знакопеременных зон.

Допускается суммарная продолжительность положительных смещений потенциала относительно стационарного потенциала не более 4 мин в сутки.

Определение смещений потенциала (разность между измеренным потенциалом сооружения и стационарным потенциалом) проводят в соответствии с приложением Г.

Примечание: При отсутствии данных о стационарном потенциале его значение для стали принимают равным минус 0,7В.

7.2.2. В условиях опасного влияния блуждающих постоянных токов при защите стальных трубопроводов и резервуаров с температурой транспортируемого (хранимого) продукта не выше 20°С в грунтах высокой коррозионной агрессивности, трубопроводов оросительных систем и систем обводнения в грунтах средней коррозионной агрессивности, трубопроводов сельскохозяйственного водоснабжения и резервуаров траншейного типа независимо от коррозионной агрессивности грунтов средние значения поляризационных и суммарных потенциалов устанавливают в пределах, указанных в 7.1.1 и 7.1.2.

Измеряемые значения защитных потенциалов по абсолютной величине должны быть не менее значения стационарного потенциала.

7.2.3. Катодную поляризацию кабелей связи при защите от коррозии блуждающими токами проводят, как указано в 7.1.3.

7.3. Требования к электрохимической защите при наличии опасного влияния переменных токов

Защиту стальных подземных трубопроводов от коррозии, вызываемой блуждающими токами от электрифицированного транспорта, а также переменными токами, индуцированными от высоковольтных линий электропередач, обеспечивают в опасных зонах независимо от коррозионной агрессивности грунтов методом катодной поляризации. Катодную поляризацию проводят таким образом, чтобы средние значения поляризационных потенциалов были в пределах от минус 0,90 до минус 1,15В или суммарных потенциалов — в пределах от минус 0,95 до минус 2,5 В для трубопроводов с мастичными и ленточными покрытиями и в пределах от минус 0,95 до минус 3,5 В — для трубопроводов с покрытием на основе экструдированного полиэтилена. Катодную поляризацию трубопроводов тепловых сетей и горячего водоснабжения проводят в соответствии с 7.1.5 и 7.1.6.

7.4. Допускается не предусматривать электрохимическую защиту стальных вставок длиной не более 10 м на линейной части полиэтиленовых газопроводов, участков соединений полиэтиленовых газопроводов со стальными вводами в дома (при наличии на вводе электроизолирующих соединений), стальных футляров с изоляцией весьма усиленного типа длиной не более 10м. При этом засыпку траншеи в той ее части, где проложена стальная вставка, по всей глубине заменяют на песчаную.

Стальные газопроводы, реконструируемые методом санирования (облицовки внутренней поверхности трубы) с помощью полимерных материалов, как правило, подлежат защите в соответствии с 7.1.1 и 7.1.2.

Стальные газопроводы, реконструируемые методом протяжки полиэтиленовых труб, подлежат защите на тех участках, где стальная труба необходима как защитный футляр (под автомобильными, железными дорогами и др.).

Стальные футляры трубопроводов под автомобильными дорогами, железнодорожными и трам­вайными путями при бестраншейной прокладке (прокол, продавливание и другие технологии, разрешенные к применению), как правило, защищают средствами электрохимической защиты, при прокладке открытым способом — изоляционными покрытиями и электрохимической защитой в соответствии с 5.4, 7.1.1 и 7.1.2. В качестве футляров рекомендуется использовать трубы с внутренним защитным покрытием. При защите трубы и футляра средствами электрохимической защиты трубу и футляр соединяют через регулируемую перемычку.

7.5. Если обеспечение защитных потенциалов по 7.1.1 и 7.1.2 на действующих трубопроводах, транспортирующих среды температурой не выше 20°С и длительное время находившихся в эксплуатации в коррозионно-опасных условиях, экономически нецелесообразно, по согласованию с проектной и эксплуатационной организациями и при необходимости с территориальными органами Госгортехнадзора допускается применять в качестве минимального поляризационного защитного потенциала трубопровода его значение на 100 мВ отрицательнее стационарного потенциала. Стационарный потенциал трубопровода определяют по датчику потенциала (вспомогательному электроду) в соответствии с приложением У.

Примечание: Необходимо, чтобы минимальный защитный поляризационный потенциал Емин. был не менее отрицательным чем минус 0,65В.

7.6. Катодную поляризацию подземных металлических сооружений осуществляют так, чтобы она не влияла на соседние подземные металлические сооружения.

Если при осуществлении катодной поляризации возникает вредное влияние на соседние металлические сооружения, необходимо принять меры по устранению или провести совместную защиту этих сооружений.

Примечание: Вредным влиянием катодной поляризации защищаемого сооружения на соседние металлические сооружения считают:

— уменьшение по абсолютной величине минимального или увеличение по абсолютной величине максимального защитного потенциала на соседних металлических сооружениях, имеющих электрохимическую защиту;

— появление опасности коррозии на соседних подземных металлических сооружениях, ранее не требовавших защиты от нее;

— смещение более чем на 0,040В в любую сторону стационарного потенциала на кабелях связи, не имеющих катодной поляризации.

7.7. Требования к гальванической защите

7.7.1. Защиту гальваническими анодами (протекторами) применяют в грунтах с удельным сопротивлением не более 50 ОМ·м:

Читайте также  Кто изобрел источник постоянного тока

— для отдельных участков трубопроводов небольшой протяженности (не имеющих электрических контактов с другими сооружениями) при отсутствии или при наличии опасности блуждающих постоянных токов, если вызываемое ими среднее смещение потенциала от стационарного не превышает плюс 0.3В;

— для участков трубопроводов, электрически отсеченных от общей сети изолирующими соединениями;

— при относительно малых расчетных защитных токах (менее или равных 1 А);

— как дополнительное средство, когда действующие катодные станции не обеспечивают защиту отдельных участков трубопроводов;

— для защиты от вредного влияния переменного тока;

7.7.2. Гальваническую защиту трубопроводов тепловых сетей и горячего водоснабжения применяют только при их прокладке в каналах с размещением гальванических анодов в канале или непосредственно на поверхности трубопроводов.

7.8. Требования к дренажной защите

7.8.1. Дренажную защиту применяют при минимальных значениях дренажного тока, обеспечивающих выполнение требований 7.2.1. Если применение поляризованных дренажей неэффективно или неоправданно по технико-экономическим показателям, то используют катодную защиту, защиту усиленными дренажами или катодную защиту совместно с дренажной.

7.8.2. Подключение дренажных устройств к рельсовым путям — в соответствии с требованиями НД. Не допускается непосредственно присоединять установки дренажной защиты к отрицательным шинам и к сборке отрицательных линий тяговых подстанций трамвая.

7.9. Для повышения эффективности электрохимической защиты необходимо предусматривать электроизолирующие вставки или соединения (фланцы, муфты и т.п.) в соответствии с НД.

7.10. Если в зоне действия вышедшей из строя установки электрохимической защиты защитный потенциал трубопровода обеспечивается соседними установками защиты (перекрывание зон защиты), то срок устранения неисправности определяется руководством эксплуатационной организации.

7.11. Для контроля эффективности электрохимической защиты сооружения измеряют потенциалы на защищаемом сооружении в контрольно-измерительных пунктах, на вводах в здание и других элементах сооружения, доступных для проведения измерения, а также в смотровых устройствах кабельной канализации связи.

7.12. Контрольно-измерительные пункты устанавливают с интервалом не более 200м в пределах поселения и не более 500 м — вне пределов поселения:

— в пунктах подключения дренажного кабеля к трубопроводу;

— на концах заданных зон защиты;

— в местах максимального сближения трубопровода с анодным заземлителем;

— в местах пересечения с рельсами электрифицированного транспорта;

— у одного конца футляров длиной не более 20м и у обоих концов футляров длиной более 20м.

7.13. Контроль работы установок электрохимической защиты в эксплуатационных условиях заключается в периодическом техническом осмотре установок и проверке эффективности их работы. При значительных изменениях, связанных с развитием сети подземных металлических сооружений и источников блуждающих токов, проводят дополнительный контроль.
