Как сделать самодельный фильтр типа циклон для строительного пылесоса – циклонная насадка своими руками

Сохраните здоровье ваших легких. Если вы занимаетесь деревообработкой, вы знаете, что столярная мастерская, независимо от ее размеров, нуждается в пылеуловителе. Сделайте циклон для пылесоса своими руками.

Многие говорят, что сердце мастерской — это ручная пила, другие говорят, что это стол, ленточная пила, строгальный станок и т.д.

Что бы ни было сердцем, можно сказать наверняка, что легкие мастерской — это пылеуловитель.

Большинство деревянных болванок, которые вы обрабатываете, достаточно тяжелы, чтобы упасть на пол. Но древесная пыль и опилки летают в воздухе, которым вы дышите. Эти мелкие частицы легко проникают в ваши легкие и представляют серьезную угрозу для здоровья.

Есть много способов защитить себя. Маски от пыли (они недешевы, но хорошо работают), недорогие бумажные респираторы (не очень безопасны, но лучше, чем ничего). Вы можете установить воздушный фильтр на потолке (пыли нужно сначала пройти через уровень вашего лица, прежде чем попасть в него, так что это подходит для уборки после работы), и, наконец, существуют пылеуловители, которые могут быть сложными или простыми (если вы можете себе это позволить, они очень хороши до определенной степени).

Независимо от того, хороша ли ваша система пылеуловления, в воздухе всё еще летает пыль, ускользнувшая от системы, особенно если вы шлифуете или разрезаете что-либо. Вам нужно что-то легкое в использовании, портативное, и достаточно мощное, чтобы убирать пыль с инструментов. Вот где полезен пылесос.

Проблема покупных пылесосов заключается в том, что если вы подключите их непосредственно к инструменту, фильтры засорятся в течение 10 минут. Также их нелегко чистить, даже если вы увеличите емкость для сбора мусора.
Альтернативой этому является наличие промежуточной системы между вашим инструментом и пылесосом, а именно циклон.

Циклонное пылесборное ведро собирает 99% пыли, которая скапливается в нижней части, оставляя пылесос почти свободным от пыли и чистым.

Мой самодельный фильтр для пылесоса очень недорог и эффективен. Строительный пылесос обошелся мне менее чем в 2000 рублей, и его легко построить на выходных.

Шаг 1: Список материалов и чертежи

  • 1 пылесос (1600 Вт +)
  • 1 пластмассовое ведро 20 литров
  • 1 металлическое (оловянное) ведро 20 литров
  • 1 пластиковая воронка
  • 1 ПВХ труба длиной около 30 см
  • 2 муфты для трубы
  • 1 водопроводный фитинг 90 градусов
  • 4 гайки, болта и шайбы
  • 8 саморезов
  • быстродействующий эпоксидный клей
  • какая-нибудь грунтовка
  • 2 куска фанеры 0X30X18 мм

Чертежи:
Выше приведен чертеж, которым я руководствовался при конструировании насадки циклон для пылесоса.

Шаг 2: Система циклона

Система циклона состоит из двух ступеней.

Первая ступень — это пластиковое ведро с верхней крышкой, фитингами и воронкой. Вторая ступень — металлическое ведро, которое прикрепляется под пластиковым и собирает пыль и отходы.

Две ступени соединяются друг с другом стандартными зажимами, которые идут в комплекте с ведрами.

Шаг 3: Первая ступень — верхняя крышка

Перед покупкой любых фитингов обязательно проверьте конец гибкого шланга вашего пылесоса и купите подходящие по диаметру (не все пылесосы имеют шланги и концы одинакового диаметра).

Возьмите крышку верхнего пластикового ведра и сделайте в центре отверстие такого же диаметра, как ваша труба (здесь будет сидеть длинная труба), и одно отверстие сбоку крышки (здесь будет локтевой фитинг).

Вставьте муфту в первое отверстие и заклейте — здесь будет находиться длинная труба (используйте ПВХ-клей или эпоксидку). Убедитесь, что труба перпендикулярна крышке.

Вы сможете обрезать длинную трубу, если понадобится, и после первого теста, если в пылесосе окажется пыль, по-хорошему нужно будет вогнать ее глубже, до деревянного кольца.

Вставьте муфту в боковое отверстие и приклейте. После того как клей высохнет, вставьте в него 90-градусный локтевой фитинг, чтобы фитинг располагался параллельно стенам пластикового ведра. Это даст циклоническое круговое действие на входящую пыль. Удостоверьтесь, что нет утечек. Если вы чувствуете дыры, залейте их эпоксидным клеем или силиконом.

Дополнительная модификация:
Если пластиковая крышка слишком мягкая, как у меня, можно добавить два круга из ДСП диаметром около 22 см и толщиной 6 мм для поддержки. Деревянные круги располагаются под крышкой, и я притянул их 4 болтами.

Это дает мне дополнительную прочность и преимущество, если я захочу добавить еще два 90-градусных локтевых фитинга и вставить более длинные трубы из ПВХ, чтобы минимизировать использование гибких шлангов и улучшить поток воздуха и падение давления.

Шаг 4: Первая ступень — Воронка

Чтобы вставить воронку, вам нужно вырезать деревянный диск/кольцо из одного из кусков дерева. Деревянное кольцо должно войти в пластиковое ведро (внутренний диск, который останется после вырезания кольца, используется позже).

Наружный диаметр диска должен быть таким, чтобы диск плотно входил в ведро примерно наполовину, а внутренний диаметр должен быть достаточно широким, чтобы воронка могла сидеть в кольце. Я вырезал кольцо с помощью перевернутого лобзика на моем верстаке, а затем довел до идеального круга, используя шлифовальную машинку. Вставьте кольцо в ведро, чтобы проверить.

Не делайте следующих вещей до завершения второго этапа!

После второго этапа я положу деревянное кольцо внутрь пластикового ведра (примерно на середину высоты или чуть глубже), так что конец воронки будет выступать из отверстия ведра. Я привинтил деревянное кольцо снаружи 8 саморезами.

В моей версии я чуть подрезал воронку, так что ее торцовое отверстие не будет слишком узким (так пыли легче уйти вниз) около 4 см в диаметре, а затем приклеил трубу чтобы закрепить элемент.

Теперь становятся сложнее. Я склеил край воронки с краем деревянного кольца, а затем добавил
грунтовки, чтобы сделать наклон к центру воронки, для лучшего движения пыли вниз. Поскольку я не смог найти нормальную грунтовку, я взял грунтовку из полиэфира, которая могла бы приклеиться и к дереву, и к пластику. Кроме уродливого цвета (черный) и разведенной грязи (используйте перчатки), оно работает нормально.

Примечание. Если я буду делать это снова, я буду использовать меньше отвердителя, чем предполагаемое значение, чтобы у меня было больше времени для формовки и сглаживания поверхности, даже если высыхание займет больше времени.
Этот наполнитель из полиэфира дал мне поверхность, которую я покрыл более мягким, белым слоем. Влажной тряпкой я сумел сгладить поверхность, чтобы пыль стекала в воронку.

Еще одна идея. Мне сообщают, что найти достаточно большую воронку непросто. Здесь есть решение. Вы можете пойти в любой магазин автомобильных аксессуаров и купить уличный/дорожный конус, а затем обрезать его по размеру для вашего ведра. Это тоже сработает.

Шаг 5: Вторая ступень — нижнее ведро и верхняя металлическая крышка

Пластиковое ведро должно плотно сидеть над металлическим. Вот как мы это сделаем. Нам понадобятся 2 куска круговой фанеры или ДСП, которые будут поддерживать и соединять пластиковое ведро с крышкой металлического ведра.

Мы вырезаем два диска около 4/5 диаметра дна пластикового ведра (у нас уже есть один кусок, который остался после вырезания кольца для воронки, поэтому нужно вырезать только один).

Точность здесь не очень важна, поэтому вы можете использовать лобзик или саблевую пилу. Я использовал лобзик.
Мы поместим первый круг на дно пластикового ведра, а второй под крышку металлического.

Поскольку два диска имеют одно и то же отверстие в центре, такие же отверстия нам нужно сделать в дне пластикового ведра и в крышке металлического, чтобы воронка проходила через них.

Прижмите первый диск ко дну пластикового ведра, а второй сверху на крышку металлического и притяните их с помощью 4 болтов, гаек и шайб. Теперь мы можем соединить два ведра вместе.

Шаг 6: Окончательная сборка и тестовый прогон

Теперь я могу поставить пластмассовое ведро поверх металлического и закрепить вёдра зажимом. Вставьте гибкий шланг пылесоса в центральную соединительную трубу, а второй шланг (я нашел его в старом пылесосе) в боковую трубу, включите пылесос и дайте циклону работать. Вся пыль опускается в металлическое ведро, оставляя пылесос чистым.

Не забудьте надеть маску, когда будете очищать нижнее ведро. Не нужно дышать этой пылью.

Шаг 7: Дополнение

Перемещение циклона и пылесоса по мастерской — не очень легкое дело, поэтому я думаю, что тележка на роликах может оказаться практичной и полезной.

Конструкция тележки очень проста, и ее можно построить только из фанеры. Здесь нет размеров, потому что вам придется подстраивать габариты под ваш пылесборник.

Скажу только, что основание изготовлено из двух листов фанеры, верхний из которых имеет отверстие, в котором сидит ведро.

Можно также добавить липучки, чтобы закрепить пылесос и сделать две деревянные ручки на пластмассовом ведре, чтобы оно не падало при опорожнении нижнего ведра.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Циклон из бочки своими руками. Опыт FORUMHOUSE

Древесина всегда считалась экологичным и безопасным материалом. Мелкая древесная пыль, образующаяся во время обработки деревянной заготовки, не так уж безобидна, как может показаться. Ее вдыхание отнюдь не способствует насыщению организма полезными микроэлементами. Накапливаясь в легких и верхних дыхательных путях (а древесная пыль не перерабатывается организмом), она медленно, но результативно уничтожает дыхательную систему. Крупная стружка постоянно скапливается возле станков и рабочих инструментов. Убирать ее лучше сразу, не дожидаясь появления непреодолимых завалов в пространстве столярной мастерской.

Для того чтобы поддерживать в домашней столярке необходимый уровень чистоты, можно купить дорогостоящую вытяжную систему, состоящую из мощного вентилятора, циклона, стружкоуловителей, емкости для стружки и вспомогательных элементов. Но пользователи нашего портала – не из тех, кто привык покупать то, что можно сделать своими руками. Используя их опыт, любой может собрать вытяжную систему, мощность которой будет соответствовать потребностям небольшой домашней мастерской.

Пылесос для сбора опилок

Стружкоотсос с использованием обычного бытового пылесоса – наиболее бюджетный вариант из всех существующих решений. И если вам удастся задействовать в работу своего старого помощника для уборки, который из жалости до сих пор не был выброшен на помойку, значит, присущая вам бережливость еще раз сослужила для вас добрую службу.

Моему пылесосу больше пятидесяти лет (марка – «Уралец»). Вполне справляется с ролью стружкососа. Тяжелый он только, как мои грехи, но умеет не только сосать, но и дуть. Иногда этой возможностью пользуюсь.

Сам по себе бытовой пылесос, установленный на почетное место в мастерской в качестве стружкоотсоса, будет бесполезен. И основная тому причина – слишком малый объем мешка (емкости) для сбора пыли. Именно поэтому между пылесосом и станком должен находиться дополнительный узел вытяжной системы, состоящий из циклона и объемного резервуара для сбора опилок.

Самая простая установкапылесос и циклон. Причём, пылесос можно использовать самый домашний. Вместо циклона (цилиндрического конуса) можно использовать разделительную крышку.

Пылесос для опилок своими руками

Схема рассматриваемого нами стружкоотсоса предельно проста.

Устройство состоит из двух основных модулей: циклон (поз. 1) и емкость для стружки (поз. 2). Принцип его работы следующий: с помощью пылесоса в камере циклона создается разрежение. Из-за разницы давлений внутри и снаружи устройства опилки вместе с воздухом и пылью поступают во внутреннюю полость циклона. Здесь под действием сил инерции и тяжести механические взвеси отделяются от воздушного потока и падают в нижнюю емкость.

Рассмотрим конструкцию устройства более подробно.

Циклон

Циклон можно сделать в виде крышки, которая устанавливается поверх накопительной емкости, а можно просто совместить эти два модуля. Для начала рассмотрим второй вариант – циклон, выполненный в корпусе емкости для стружки.

Первым делом нам следует приобрести резервуар с подходящим объемом.

Емкость – 65 л. Брал по принципу – нужны объем и удобства во время переноски заполненной емкости. У этой бочки присутствуют ручки, что очень удобно для ее очистки.

Вот список дополнительных элементов и материалов, которые нам понадобятся для сбора устройства:

  • Винты, шайбы и гайки – для крепления входного патрубка;
  • Отрезок канализационной трубы с манжетами;
  • Переходная муфта (с канализационной трубы на всасывающий патрубок пылесоса);
  • Пистолет с монтажным клеем.

Пылесос из бочки своими руками: последовательность сборки

В первую очередь в боковине резервуара проделывается отверстие под входной патрубок, который будет расположен по касательной к корпусу. На рисунке изображен вид с наружной стороны резервуара.

Изнутри входной патрубок выглядит следующим образом.

Щели между трубой и стенками резервуара следует залить монтажным герметиком.

На следующем этапе проделываем отверстие в крышке, вставляем туда переходную муфту и тщательно герметизируем все щели вокруг патрубка. В конечном итоге конструкция стружкоотсоса будет иметь следующий вид.

Пылесос подсоединяется к верхнему выходу устройства, а патрубок, отводящий стружку от станка, вдевается в боковую трубу.

Как видим, представленная конструкция не оснащается дополнительными фильтрами, что не сильно отражается на качестве очистки воздуха.

Сделал стружкоотсос по мотивам темы. За основу взят пылесос «Ракета» мощностью 400 Вт и бочка объемом 100 л. После сборки агрегата успешно проведены испытания. Все работает, как надо: опилки – в бочке, мешок пылесоса пуст. Пока что пылесборник подведен только к фрезеру.

Как бы там ни было, но определенный процент древесной пыли циклон задержать все-таки не может. И для того, чтобы довести степень очистки до максимума, некоторые пользователи нашего портала задумываются над необходимостью установки дополнительного фильтра тонкой очистки. Да, фильтр нужен, но не всякий фильтрующий элемент будет уместен.

Я думаю, что после циклона фильтр тонкой очистки ставить не совсем правильно. Вернее, нужно ставить, но замучаешься его чистить (очень часто придется). Там и просто фильтрующая ткань прокатит (типа мешка в пылесосе). У меня в Корвете верхний мешок задерживает основную массу мелкой пыли. Я это вижу, когда снимаю нижний мешок для удаления опилок.

Тканевый фильтр можно создать, прикрепив каркас к верхней крышке циклона и обтянув его плотным материалом (можно брезентом).

Основная задача циклона состоит в том, чтобы отводить опилки и пыль из рабочей зоны (от станка и т.п.). Поэтому качество очистки воздушного потока от мелкодисперсных взвесей играет в нашем случае второстепенную роль. А, учитывая, что стандартный пылеприемник, установленный в пылесос, обязательно задержит оставшийся мусор (неотфильтрованный циклоном), мы добьемся необходимой степени очистки.

Циклон-крышка

Как мы уже говорили, циклон можно сделать в виде крышки, которая будет одеваться на накопительный резервуар. Действующий пример подобного устройства представлен на фото.

Циклонный фильтр. Делаем пылесос для мастерской

Как и у всех гаражных и балконных кулибиных, у меня скапливается куча опилок и мусора, которые рождаются в результате творческого процесса. Справлялся с ними по старинке, веничком подметал, и в мешок складывал. До этого дня.

Старый пылесос «Ракета» надумал помирать, но я ему не дал этого сделать. Подшипники были поменяны, мамане был куплен новый пылесос, и старичок оказался полностью в моем распоряжении. Про циклонные фильтры я знал давно, и начал копать в этом направлении, Планировал сначала сделать циклон из дорожного конуса, но наткнулся на готовый, и сразу купил. Пока ехал циклон, я приобрел на рынке пару шлангов для моего старого пылесоса, был удивлен, что их кто-то еще делает. Шланги ущербные, ну да ладно, других то нет.

И вот приехал циклонный фильтр. Несмотря на плохую упаковку, фильтр выстоял в бою с почтой России, он очень крепкий на самом деле.

Вот он, лежит на моем столе.

В комплекте, помимо фильтра, есть два хомута, два обрезка трубы, которые плотнячком входят в отверстия фильтра, а так же пакетик с крепежом и наклейкой с метками для сверловки (очень удобно придумали, никаких проблем со сверлением не возникло).
Процесс сборки прост. Нужно найти пару шлангов, рабочий, который будет собирать мусор, и промежуточный, который соединяет пылесос с циклонным фильтром, а так же ведро с герметично закрывающейся крышкой.
Крепим циклон к крышке ведра, присоединяем шланги, закрываем ведро, включаем пылесос и сосем. Весь мусор и пыль. Благодаря завихрениям воздуха внутри фильтра относительно тяжелый мусор оттесняется к стенкам, и сваливается в ведро, а чистый воздух остается в середине, и засасывается пылесосом.

Я выяснил, что в патрубки фильтра внатяг входят пластиковые канализационные трубы 50мм. Это очень сильно облегчило сборку агрегата. Я двинул в строительный магазин, купил там пару канализационных отводов 50ммх45° и 50ммх87° и две переходные манжеты 40х50 для подсоединения шланга к отводам. Ну и герметика, куда ж без него.

Вот два готовых шланга, один рабочий (справа), на который ставятся насадки, а второй будет ставиться между фильтром и пылесосом.

Соединения покрупнее. На шланг надел промазанную герметиком переходную манжету, затем затолкал ее в отвод.

Пока сох герметик, занялся креплением циклона к ведру. Благодаря наклейке все прошло гладко

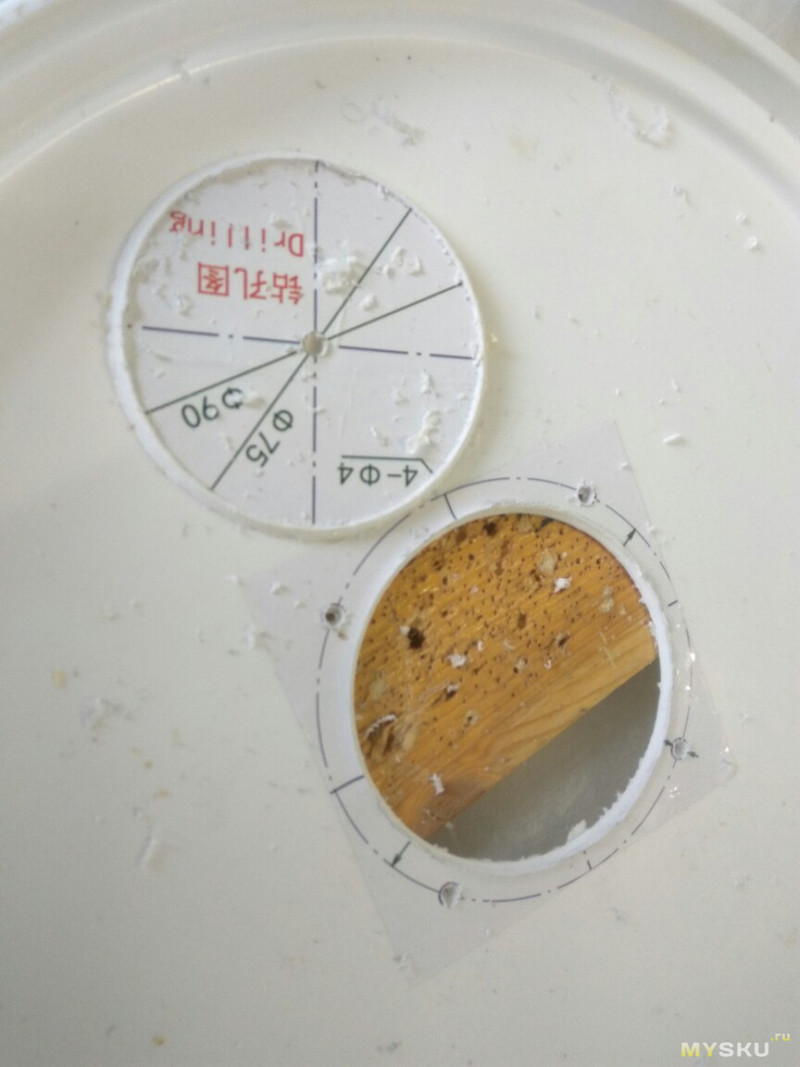

Поместил наклейку по центру крышки ведра

Наметил центровочным сверлом все отверстия. Главное посадочное отверстие решил делать «балеринкой», так же можно его вырезать лобзиком по контуру.

Готово!

Собрал все вместе

Прошелся по своему балкону, потом открыл ведро, и вытащил мешок из пылесоса.

Мешок чист, в ведре весь собранный мусор, я доволен. Опасался, что хилый пылесос не сможет обеспечить нужную мощность всасывания, но опасения не подтвердились, сосет не хуже, чем без циклонного фильтра.

Покупкой полностью доволен. Возможно, немного дороговато, но оно того стоит, я считаю. Далее в планах провести сосущую магистраль по балкону, чтобы подключать шланг в удобных местах, чтобы длины шланга хватало на всю площадь, а так же укрепить место соединения циклона и крышки ведра шпильками, чтобы не шаталось.
