Линейный стабилизатор напряжения LM7805. Самодельный блок питания на базе этого модуля

Покупал по акции колонки на JD — тут мой обзор на них — mysku.ru/blog/jd/36666.html Переделал усилитель на колонках на копеечный D-class модуль на PAM8403. Колонки играть стали громче, появился типа бас. Доволен. Но появилась одна проблема — если подавать питание на колонки от обычной (импульсной) зарядки на 5В шли большие искажения по питанию. На маленькой громкости еще слушать можно было, на большой невозможно. Решил спаять блок питания с линейной стабилизацией.

Схема такого БП простая:

Первый порыв — купить все детали в местной «Электронике» и быстренько спаять на макетке схему БП. Подсчитал только цену деталей стабилизатора — получилось около 700 р. Жаба придушала. Посмотрим готовые варианты на али и ебее. Тут все шоколадно. Есть копеечные конструкторы (самому на печатную плату паять), есть готовые модули по 110 р. Купил в итоге на ебее — там дешевле было. Дошло недели за три. Стабилизатор болтался на радиаторе — привинтил его покрепче.

Остальные детали — трансформатор, предохранитель, корпус, кнопку включения, ножки под корпус, usb-разъем в «Электронике». Ушло на все про все 500 р.

Характеристики модуля и стабилизатора LM7805:

1. Board size. 57mm*23mm

2. Input voltage input voltage polarity, AC and DC can, range. 7.5-20V

3. The output voltage 5V

4. The maximum output current. 1.2A

5. Provided fixed bolt hole, convenient installation

Как видно, на модуль можно подавать напряжение от 7.5V до 20V. На выходе — 5V.

Стабилизатор внутри устроен достаточно сложно:

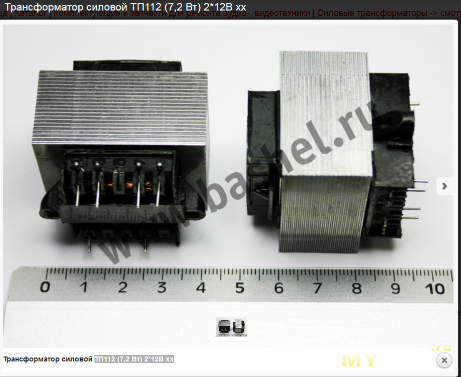

Трансформатор купил такой ТП112 (7,2 Вт) 2*12В хх —
electronica.bashel.ru/?item=98-84-00

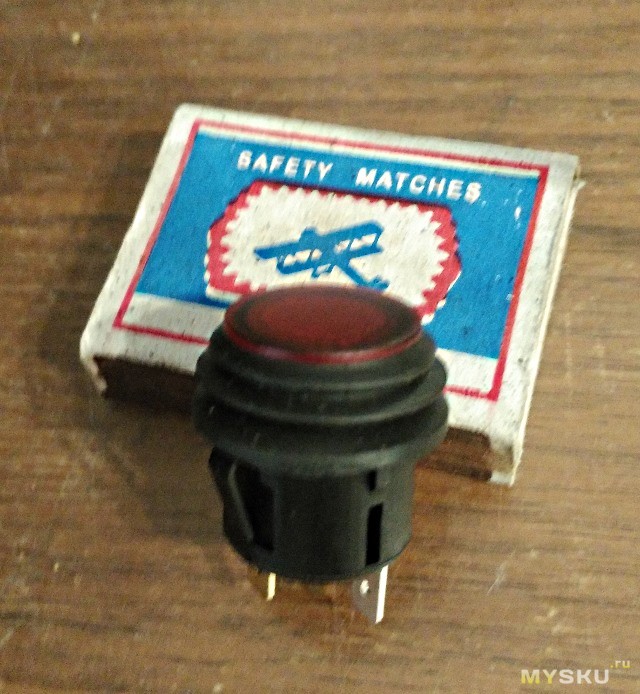

Кнопку включения на 220 В взял такую — достаточно большая.

Кнопка с фиксацией и подсветкой. Как подключить подсветку при нажатии — не понял (может подскажите, кто знает?). Сделал без подсветки.

Собрал стенд для тестирования:

Колонки играют без искажений на максимальной громкости. В БП ничего не греется сильно. Цель достигнута:

Попробовал зарядить телефон — ток 0.5А

При резисторе на 1 А — все совсем печально:

Вывод — данный БП как зарядник использовать не получиться. Видимо трансформатор нужно ставить мощнее.

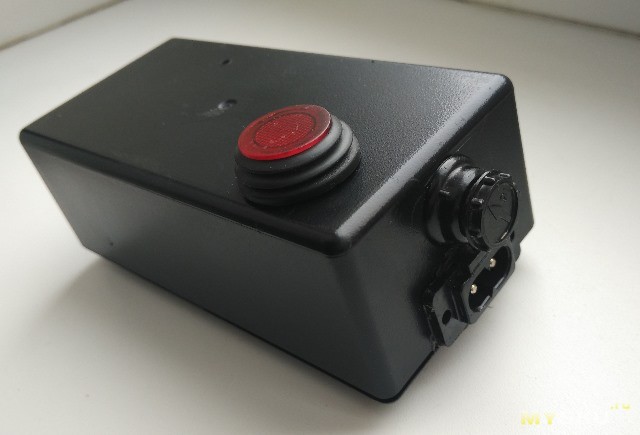

Собрал все в корпус:



Дырочку сверху сделал для того, чтобы было видно светодиод — индикатор на модуле для индикации работы. С обратной стороны дырочку заклеил прозрачной пленкой.

78L05 схема включения и радиолюбительские конструкции

В природе существуют две разновидности 7805 с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полными отечественными аналогами микросхемы являются для 78L05 КР1157ЕН5 и 7805 для 142ЕН5

История ЛЕГЕНДЫ: Первые образцы 78L05, были разработаны в 1970-х американской фирмой Semiconductor. Их внешний вид был как у обычного транзистора, так как у неё было три вывода и на этом сходство заканчивалось. Внутри небольшого корпуса пряталось чудо инженерной мысли, содержащее целую схему электронных компонентов.

Маломощный линейный стабилизатор 78L05 по своим техническим параметрам является устройством положительной полярности. Благодаря простой схеме включения и крайне низкой цене 78l05 нашел огромное применение во многих электрических приборах. В основном применяется в источниках питания для слаботочных систем, которым для работы нужны постоянные и стабильные плюс 5 вольт.

Распиновка микросхемы 7805 и 78m05

Особый интерес представляет распиновка 78l05 в smd-исполнении (корпусе SO-8), так как он восьми выводной. А классический вариант в корпусе ТО-92 оснащен только тремя выводами, с назначением: input (вход), ground (земля), output (выход). При этом количество выводов в SMS варианте не должно сбивать с мысли, т.к большинство из них ни к чему не подсоединены. Чтобы разобраться с цоколевкой в смд исполнении, посмотрите в сводный datasheet схему от разных компаний.

В маркировке микросборки 78L05 зашифрована минимальная информация об электрических параметрах. Цифры «78» говорят о положительной полярности, далее «L» — говорит о том, что чип расчитан на небольшой ток (до 0,1 мА) и «05» — напряжение на выходе схемы в нагрузке. В конце обозначения следуют символы, по которым дают справку о точности стабилизации, диапазоне рабочих температур и типе корпуса.

Аналоги 78L05: UA78L05 (Texas Instruments), MC78L05 (ON Semiconductor), TS78L05 (Taiwan Semiconductor), NJM78L05 (NJR), TA78L05F, TE12L (Toshiba). Наиболее известными отечественными аналогами в России является чипы компании АО «Группа Кремний ЭЛ» КР1157ЕН502 и белорусской «Интеграл» (КР1181ЕН5).

Скачать подборку DataSheet на 78L05 от разных фирм производителей:

Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций.

При проектирование требуется помнить, что для нормальной работы стабилизатора 78L05 напряжение на входе должно быть не ниже 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS. Схема может использоваться в роли коммутатора питания под управлением микроконтроллера.

Ниже рассмотрим подборку наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Этак конструкция лабораторного блока питания отличается своей изысканностью, в первую очередь из-за нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которого является 78L05.

TDA2030 включена как неинвертирующий усилитель. При таком подсоединении коэффициент усиления рассчитывается по формуле 1+R4/R3 и равен 6. Поэтому, напряжение на выходе блока питания, при регулировании номинала сопротивления R2, будет плавно изменятся от 0 и до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиокомпонентов, вот главные достоинства этой конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора использована гасящая цепь на компонентах C1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы применяются для минимизации пульсаций, стабилитрон на 9 вольт и стабилизатор напряжения 78L05. Необходимость использования стабилитрона обуславливается тем, что напряжение с выхода диодного моста около 100 вольт и это может повредить стабилизатор 78L05.

Диапазон напряжений в этой схеме от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки около 1,5 ампер.

Устройство способно заряжать разные типы аккумуляторных батарей: литиевые, никелевые, а так же свинцовые аккумуляторы, применяемые в бесперебойниках.

При заряде аккумуляторных батарей нужен стабильный тока зарядки, который должен быть около 1/10 части от емкости батареи. Постоянство зарядного тока задает стабилизатор 78L05 . У зарядного устройства четыре диапазона тока зарядки: 50, пять вольт, то для получения тока 50 мА требуется сопротивление на 100 Ом исходя из закона Ома. Для удобства конструкция ЗУ имеет индикатор, выполненный на двух биполярных транзисторах и светодиоде. Светодиод тухнет по окончанию зарядки аккумуляторной батареи.

По причине отрицательно ОС, идущей через нагрузку, на инвертирующем входе 2 микросхемы TDA2030 присутствует напряжение Uвх. Под его влиянием через нагрузку идет ток: Ih = Uвх / R2.

Изменяя напряжение поступающее с переменного сопротивления R1 на вход ОУ DA2 от 0 и до 5 В, при постоянном значении сопротивления R2, можно варьировать ток протекающий через нагрузку от 0 до 0,5 А. Эту схема можно применить в роли ЗУ для зарядки разных аккумуляторов.

Зарядный ток ограничен сопротивлением (62 ом) примерно до уровня в 250 мА.

Перед использованием ее в схеме лучше проверить мультиметром, прозвонив на наличие короткого замыкания между контактами. Если КЗ отсутствует, то можно проверять дальше. Для этого на вход, нужно подать постоянное питающее напряжение не ниже 7 Вольт или выше, но не более 30. К выходу желательно подключить нагрузку, например резистор, сопротивлением 1 кОм. Минус следует соединить с общим выводом (Gnd — земля), а плюсовой контакт с входом (VIN). Выходное напряжение снимается с земли и VOUT (Выход). Оно должно быть рано 5 В (±0,42 Вольта), в зависимости от типа и производителя микросхемы.

Lm7805 схема включения цоколевка

Принципиальная схема простого и надежного стабилизатора напряжения из 8. 15В в стабильные 5В. Построен на основе интегральной микросхемы L7805. Стабилизатор подойдет для питания цифровой техники, микроконтроллеров, для зарядки телефонов и других устройств от стабильного напряжения 5В.

Микросхемы серии 78ХХ содержат несколько встроенных защит:

  • Защита по напряжению и току на выходе;
  • Термозащита (от перегрева выше +125 °С);
  • Встроенный мощный диод (защищает от воздействия обратного тока).

Принципиальная схема

На рисунке 1 приведена принципиальная схема самодельного стабилизатора напряжения на микросхеме L7805. Схема содержит не большое количество деталей, которое можно еще больше сократить если не нужна защита от переполюсовки на входе (D1) и индикация напряжения на выходе (R1, LED1).

Рис. 1. Принципиальная схема простого и надежного стабилизатора напряжения на 5В (L7805).

Детали

В качестве D1 можно установить диод Шоттки, в схеме он выполняет роль защиты от переполюсовки по питанию или же роль выпрямителя если схема подключена напрямую к вторичной обмотке понижающего сетевого трансформатора. Диод D2 защищает выход микросхемы от обратного напряжения.

Конденсаторы C2 и C3 – пленочные или керамические, не полярные. Электролитический конденсатор C1 можно установить с емкостью от 50 мкФ и более, а для C4 будет достаточно 10-22мкФ. Светодиод LED1 служит для индикации наличия напряжения 5В, здесь подойдет любой светодиод с зеленым цветом свечения.

Данная схема простая и проверенная временем. Вместо микросхемы L7805 можно установить другие микросхемы данной серии и таким образом получить стабилизатор напряжения на другие напряжения.

Схемы, программы для радиолюбителей

Войти через uID

  • Схемы
  • Статьи
  • Программы
  • Online-программы
  • Студентам
Новые сообщения форума
* 2018-07-02 *

Анекдоты Общак

Собираем металлоискатель Tesoro Golden Sabre Light (TGSL) Металлоискатели

Проверяем баланс Укртелеком Общак

Замена E-mail Работа Радиопилюли

Металлоискатель – «Монстр» Металлоискатели

Резак для пенопласта своими руками Металлоискатели

Блок питания для «полячки». Антенны ДМВ и усилители к ним

Двигатель редукционный РД-09 Электродвигатель, подключение, работа.

Простая надежная сигнализация. Охранные устройства

Регулятор мощности на 3,5 кВт Электронная автоматика и водоснабжение

–>Главная » –>Файлы » Питание » Стабилизированный блок питания
2019-03-31, 16.35.16

Эта небольшая статья посвящена трехвыводному стабилизатору напряжения L7805. Микросхема выпускается в двух видах, в пластмассе – ТО-220 и металле – ТО-3. Три вывода, смотреть слева на право – ввод, минус, выход.

Последних две цифры указывают на стабилизированное напряжение микросхемы – 7805-5 вольт соответственно, 7806-6в. 7824-наверняка уже догадываемся сколько. Также вас могут заинтересовать жилетки для хора мальчиков, подробнее на сайте по ссылке.
Вот схема подключения стабилизатора, которая подходит для всех микросхем этой серии:

На конденсаторы малой емкости не смотрим, желательно поставить побольше.
Ну а это стабилизатор изнутри:

Офигеть, да? И все это помещается . .Чудо техники.

Итак, нас интересуют вот эти характеристики. Output voltage – выходное напряжение. Input voltage – входное напряжение. Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Для электронных безделушек доли вольт не ощущаются, но для презеционной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4.75 – 5.25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать одного Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7.5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт. В этом то и есть большой плюс стабилизаторов.
При большой нагрузке, а эта микросхема способна дать мощность аж 15 Ватт, стаб лучше снабдить радиатором и по возможности или по хотению, для большего и быстрого охлаждения, прикрутить ему кулер, как в компе.
Вот и нормальная схема стабилизатора:

Технические параметры

Корпус. to-220
Максимальный ток нагрузки, А. 1.5
Диапазон допустимых входных напряжений, В. 40
Выходное напряжение, В. 5
Даташит в помощь.

Для того, чтобы стабилизатор не перегревать, нужно придерживаться нужного минимального напряжения на входе микросхемы, то есть если у нас L7805, то на вход пускаем 7-8 вольт, если 12 – 14-15 вольт.
Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе. Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается.

Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

Стабилизаторы семейства LM

В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.

Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.

Схема подключения

А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.

На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.

Характеристики LM стабилизаторов

Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:

Output voltage – выходное напряжение

Input voltage – входное напряжение

Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.

Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.

Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.

Работа LM на практике

Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.

Соберем его по схеме

Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.

Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.

На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.

И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!

Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.

Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.

А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.

Как сделать блок питания на 5, 9,12 Вольт?

Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:

Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.

Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.

Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.

Заключение

Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.

Купить стабилизатор напряжения

Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.
