Обзор и технические параметры клеммников Wago

Магазины электрооборудования и деталей для ремонта и других работ с электрической проводкой предлагают различные приспособления для соединения проводов. Особое место на полках занимают клеммники Wago.

Клеммники Wago

Клеммники Wago-приспособление для соединения проводов.

Сфера использования клеммников Wago

При монтаже электропроводки в масштабах больших объектов и маленьких помещений возникает необходимость соединения отрезков питающих кабелей в узловых точках. Для этого монтируются распределительные щиты и распаечные коробки, в которые заводятся концы проводов и там коммутируются в необходимом порядке.

Слабый, плохой контакт со временем вызовет перегрев места соединения, преждевременно окислится и разрушится. Это чревато не только отключением потребителя от электросети, но и опасностью возгорания с задымлением и пожаром.

Поэтому соединению частей электропроводки уделяется особое внимание. Одним из способов является скрутка с последующей спайкой и намоткой слоя изоляционной ленты. Метод надежный, но трудоемкий и занимающий много времени. Для ускорения этого процесса без потери качества соединения были придуманы различные виды коннекторов, которые еще называют клеммниками. Чаще всего это винтозажимные конструкции в полимерном токонепроводящем корпусе.

Компания Wago придумала другой механизм и предлагает широкую линейку монтажных элементов для промышленных и бытовых объектов:

  • клеммы для монтажа на DIN-рейку;
  • установочные клеммы для распределительных коробок;
  • съемные соединители;
  • клеммы для полевого монтажа.

Для работ по разведению электрической сети с напряжением до 380 В, с нагрузкой по цепи до 7 кВт и током до 32 А удобно использовать зажимы “Ваго” с возможностью коммутирования проводов диаметром от 0,75 мм до 4 мм. Недавно появились зажимы для проводки с сечением жилы до 6 мм.

Клеммники

Клеммники Wago используются в разных сферах.

Внутреннее устройство

Конструкция представляет собой стальной пружинный механизм с двусоставным медным контактом, который плоской частью прилегает к вставленному зачищенному от изоляции концу провода, а вилочковой охватывает его по окружности с усилием. Регулятор подачи контакта обеспечивает одинаковую плотность соединения для всех указанных на маркировке диаметров кабелей.

Корпус коннекторов сделан из негорючих полимерных диэлектриков, что обеспечивает необходимый уровень противопожарной и электрической защиты. Почти у всех моделей та часть корпуса, где происходит зажим жилы проводки, сделана прозрачной для возможности визуального контроля.

Технические характеристики

Если оставить в стороне промышленные модели клеммников “Ваго”, то основные технические характеристики для рассматриваемых нами бытовых серий выглядят так:

  • максимальная сила тока – до 320 А;
  • максимальное напряжение – 450 В;
  • температура эксплуатации – от -35 до +85 градусов по Цельсию, краткосрочно – до +110 градусов.

Особенности применения и монтажа Wago

  1. Если предусмотренные проектом нагрузки и условия эксплуатации превышают указанные в таблице показатели, использовать “Ваго” нельзя.
  2. Для кабелей с алюминиевой жилой необходимо использовать только наполненные специальной пастой зажимы Wago. Паста убирает слой имеющегося окисла и предотвращает его появление в дальнейшем. Без этой смеси точка контакта со временем начнет перегреваться, что приведет к разрушению проводника.

Монтаж клеммников

Монтаж клеммников Wago.

Преимущества и недостатки

Использование клемм “Ваго” при монтаже электропроводки имеет свои достоинства по сравнению с другими способами.

  • Высокая скорость работы благодаря простоте и легкости установки клеммных колодок;
  • Надежная фиксация точки контакта соединяемых кабелей;
  • Нет необходимости в дополнительной изоляции соединения;
  • Небольшие размеры позволяют экономить и упорядочить пространство в распределительной коробке;
  • При пользовании многоразовыми разъемами есть возможность быстро переделать соединение.

Однако у “Ваго” есть и недостатки, к которым можно отнести:

  • высокую стоимость изделия, что особенно сказывается на расходах при больших объемах работ;
  • по правилам эксплуатации электроустановок ко всем точкам, где поставлены “Ваго”, должен быть обеспечен свободный доступ;
  • обилие дешевых некачественных подделок.

Популярные виды клеммников

Компания Wago производит и постоянно совершенствует клеммы для разных видов соединений. Самые востребованные у мастеров:

  • неразъемные (одноразовые) Push Wire. Серии 773 и 2273. Есть модификации с наполнением специальной пастой для соединений наподобие алюминий-медь и алюминий-алюминий, и сухие – для соединений медь-медь. Пасту можно приобрести отдельно и самому заполнить клеммник;
  • разъемные (многоразовые) Cage Clamp. Серии 222 и 221. Сделаны в виде клипс, где провод зажимается посредством наружного рычажка. Перед установкой провода он поднимается, обеспечивая доступ жилы к контакту, после чего рычажок опускается, фиксируя кабель. Клеммы 221-й серии от 222-й отличаются уменьшенными на 40% размерами;
  • разъемные (многоразовые) Fit Clamp. Серия 224. Зажим устроен так, что прокалывает изоляцию провода при монтаже.

Для осветительного оборудования

Для подключения светильников и другого навесного съемного оборудования удобно использовать зажимы 224-й серии, так как они не требуют предварительной зачистки конца кабеля от изоляции. С их помощью можно соединять одножильные и многожильные провода, в том числе и тонкие. С ними не нужно использовать дополнительные инструменты. Это удобно при работах на высоте со стремянки.

Для монтажных работ

Коммутацию в распределительных коробках производят различными способами. надежным считается плотное скручивание с последующей спайкой или накручиванием специального колпачка. После этого скрутку обматывают изоляционной лентой. На такую работу тратится много времени, приходится использовать ручной инструмент и специальное сварочное оборудование. Изолента со временем высыхает и уже не обеспечивает надежную изоляцию. Если возникает необходимость переделать соединение или добавить проводку, приходится отрезать скрутку и делать новую.

Как пользоваться клеммниками Wago:

  • проводники разводят по группам, распределяя отдельно фазные, нулевые и заземляющие;
  • исходя из количества кабелей в каждой группе, выбирают пружинную клемму с необходимым числом входов;
  • концы проводов зачищают от изоляции примерно на 7-8 мм, на соединителях Wago 222-й серии на нижней стороне корпуса есть выемка, чтобы не ошибиться. Ведь если убрать лишнее, снаружи останется часть неизолированной жилы, а если снять мало, то не получится контакт;
  • подготовленные провода вставить в отверстия клеммника и зафиксировать.

Соединительные клеммы Wago в несколько раз сокращают время работы, надежно изолируют точку контакта и облегчают переделку, если в ней возникнет необходимость.

Одноразовые ваги хорошо подходят для окончательного соединения проводов с цельной жилой. Перемонтировать коммутацию с повторным использованием тех же клеммников уже не получится, но зато их цена в 2 раза меньше, чем у многоразовых.

Последние удобно использовать на временных линиях, подлежащих демонтажу после окончания основных работ. Их можно устанавливать там, где предполагается добавление электрических приборов, а также для соединения гибких многожильных кабелей с твердыми одножильными и между собой.

Особенности использования клемм WAGO

Соединительные клеммы WAGO предназначены для максимально быстрого, удобного и в то же время надежного соединения проводов. Фактически это аналог традиционного соединения проводов скруткой, с обмоткой изолентой. В отличие от старого, проверенного временем способа применение клемм, выполненных по сертифицированной технологии германской фирмы WAGO, дает выигрыш по времени и по надежности одновременно, так как исчезают характерные для скруток недостатки. Напомним — изолента может повредиться или начать разматываться от времени, сами скрученные проводники могут начать окисляться, что может привести к потере качества контакта, и тому подобное.

Кроме того, в отличие от известных клемм с винтовым соединением, клеммники Ваго значительно легче применять на практике, особенно при работах на высоте, на шаткой лестнице, в труднодоступных условиях. В них используется пружинное соединение, поэтому нет опасности слишком слабо или наоборот, слишком сильно закрутить винт — а ведь любая из этих ситуаций опять-таки может привести к ненадежному соединению.

Разберемся, что такое эти новые клеммники, какими они бывают и как ими пользоваться.

Ваго1

Конструкция и принцип действия

В основе всех клемм фирмы WAGO лежит пружинный зажим, выполняющийся из хромо-никелевой стали. Поверхность контакта обеспечивает медная пластина, луженая специальным свинцово-оловянным составом, предохраняющим медь от окисления. Материалом корпуса служат полиамид или поликарбонат — и тот, и другой относятся к самозатухающим диэлектрикам, они не поддерживают горения и не разлагаются под действием солнечных лучей.

Обратите внимание: многие электрики, особенно старой «советской» закалки, либо наоборот — начинающие, полагают, что пружинный зажим не обеспечивает должной силы контакта. Это не так.

Конструкция клеммника Ваго такова, что вставляемый конец проводника фиксируется защелкой, если проводник вытащить — на жиле или наконечнике будет виден небольшой заусенец. Отличительная особенность клеммников Ваго в том, что они автоматически саморегулируются в соответствии с сечением вставленного провода, и в любом случае — и с малым, и с большим сечением жилы мощность захвата и, соответственно, надежность контакта будут одинаковы.

Технические характеристики

В фирменных каталогах WAGO можно обнаружить несколько тысяч позиций, относящихся к клеммным соединителям для различных видов работ — от бытовой до промышленной сферы, последняя в свою очередь включает в себя специфические изделия, заточенные под использование в конкретных областях. Поэтому описать вкратце ТТХ клемм « в общем» не то чтобы невозможно — в этом нет особого смысла. Данные по максимально выдерживаемому току, напряжению и температуре (в том числе краткосрочном максимуме при коротком замыкании) для можелей принципиально разных классов различаются.

Максимум выдерживаемого напряжения для специальных модификаций пружинных клемм составляет 1000 В при переменном токе (краткосрочно — до 6.5 кВ), максимальная величина пропускаемого тока — до 232 А, максимальное сечение проводника, для которого можно подобрать клемму — 95 мм². Разумеется, это относится к наиболее мощным, применяемым в промышленности коннекторам. Изделия, предназначенные для работы в гражданских сетях освещения и запитки обычного оборудования, имеют следующие пределы мощности:

  • максимальное напряжение — 400 В;
  • максимальный ток — 24/32/41 А (в зависимости от модели);
  • максимальное сечение — 2.5, 4 и 6 мм² (в зависимости от модели).

Ориентироваться надо на следующее соотношение: коннектор под жилу сечением 2.5 мм² выдержит 24 А. Под 6 мм² — 41 А. Вольтаж во всех случаях одинаковый — 400 В.

Ваго2

Разновидности

В обиходе под названием «клеммы Ваго» или просто «ваги» обычно подразумевают проходные коннекторы, предназначенные для соединения проводов в распаечных коробках и подрозетниках, подключения светильников и тому подобное. На самом деле эта компания выпускает еще и специальные ультратонкие клеммы для установки на DIN-рейки в электрошкафах, а также коннекторы, предназначенные для монтажных плат. Тем не менее для подавляющего большинства людей, связанных с электрикой, «ваги» — это именно проходные клеммы для сетей питания и освещения.

Они делятся на 3 основных типа:

  1. Неразъемные, с плоскопружинным зажимом. Предназначены для одножильных проводников (например, кабеля ВВГ), либо многожильных, но обжатых специальным наконечником. Одноразового применения.
  2. Разъемные, они же — универсальные, с рычажковым зажимом CAGE-CLUMP. Предназначены как для одножильных, так и для многожильных проводников без наконечников. Стоят примерно вдвое дороже неразъемных.
  3. «Ускоренного монтажа», с зажимом FIT-CLUMP. Предназначаются для проводников любого типа, имеют особенность — врезной контакт, прокалывающий изоляцию провода. Соответственно, предварительная зачистка кабеля становится не нужна.

Ваго3

Среди всего многообразия выпускаемой WAGO продукцией можно выделить всего 3–4 серии коннекторов, которые могут понадобиться при бытовом ремонте или строительных работах в большинстве случаев. Это:

  • серии 773 и 273;
  • серия 222;
  • серия 224;
  • серия 243.

В чем же между ними разница?

Серия 773/273

Это как раз те самые, ставшие своеобразным стандартом неразъемные самозажимные клеммы одноразового действия, с плоскопружинным зажимом, предназначенные для одножильных либо оконеченных многожильных кабелей.

Примечание: на самом деле такой контактор можно использовать 2–3 раза — провод из него выкручивается, если действовать аккуратно. Но поступать так можно лишь в крайнем случае, так как качество зажима от каждой расстыковки существенно ухудшается.

Большинство моделей серии 773 рассчитаны на провода сечением от 0.75 до 2.5 мм квадратных. Количество посадочных гнезд — от 2 до 8. Корпус — либо прозрачный, с цветной вставкой, либо черный или серый. Максимальное напряжение — 400 В, ток — 24 А. Все клеммники рассчитаны на переменный ток.

Ваго4

Медь vs алюминий

Разница в цвете имеет для этих коннекторов принципиальное значение. Дело в том, что прозрачные с цветной вставкой предназначены для соединения медных жил, а вот черно-серые — для алюминиевых. Последние отличаются наличием в гнезде специальной контактной смазки. Клеммники WAGO любого из этих типов являются хорошим решением, если надо соединить алюминий с медью (как известно, напрямую скручивать их вообще нельзя). Лучше брать черный или серый коннектор, удалив из гнезда, предназначенного под медь, контактную пасту. Можно поступить наоборот — взять прозрачный с цветной вставкой (похожий на кубик Лего) и внести купленную отдельно пасту в гнездо под алюминий.

Кстати говоря, только под алюминий идет отдельно взятая серия 273. Она рассчитана на сечение 1.5–4 мм и имеет двойной предел максимального тока — 24 А на алюминий и 32, если удалить контактную пасту — на медь.

Серия 222

Представляет собой многоразовые коннекторы с зажимом «Кейдж-кламп». Диапазон сечений подключаемых проводов очень широк — от 0.08 до 2.5 мм квадратных, при этом нет разницы — одна жесткая жила в кабеле или же это гибкий многопроволочный проводник. Данные зажимы рассчитаны на напряжение до 400 В и силу переменного тока в 32 А, то есть могут применяться в промышленных трехфазных сетях для подключения достаточно можных устройств и аппаратов. Вариант исполнения — только для медных проводов, то есть без контактной пасты (но ее можно купить и нанести отдельно).

Коннекторы этой модели легко и просто открываются и закрываются рычажком, поэтому переподключения проводов можно проводить неоднократно. Существуют дополнительные серии клеммников этой схемы, например 221 — уменьшенные размеры, полупрозрачный материал корпуса, для менее сложных условий эксплуатации, и 862 — наоборот, многополюсные клеммные колодки, предназначенные для промышленности и выдерживающие до 500 В.

Ваго5

Серия 224

По заявлению изготовителя, эта модели этой серии предназначены преимущественно для быстрого и надежного подключения светильников, в первую очередь потолочных — типа люстр. С одной стороны у них неразъемный плоскопружинный зажим (сюда подключается провод от щитка), с другой — разъемный, Cage Clump. В отличие от предыдущих описанных образцов, здесь подключение проводов идет стык-в-стык, тогда как в 773 и 222/221 сериях жилы вставляются параллельно друг другу.

Выпускаются модели как с контактной пастой (для алюминия), так и без нее.

Ваго6

Серия 243

Конструктивно это аналог 773-й линейки, но «заточенный» под малые сечения — 0.6-0.8 мм. Максимально допустимый ток составляет всего 6 А, максимальное напряжение — 100 В. Эти коннекторы применяются в различных слаботочных сетях — охранная и пожарная сигнализация, телефония, видеосвязь и тому подобное. Их отличительная особенность — система пазов и стыков, позволяющая формировать единый блок из нескольких клемм.

Ваго7

Клеммники на DIN-рейку

Сюда входит очень большое семейство различных клемм, предназначенных для стационарного монтажа в электрощитках на стандартный DIN-рельс. Они отличаются сверхузким профилем, могут иметь заземление, предохранитель, размыкатель, индикатор-светодиод, а также зажимы различных конструкций. Как правило, они размыкаемые — либо Cage Clump, либо Fit Clump: это сделано с целью, с одной стороны, увеличить скорость монтажных работ, с другой — облегчить возможный в будущем ремонт.

Примеры серий с зажимом Fit Clump, прорезающим изоляцию — 280, 285, 290.

Среди этих моделей есть многоярусные коннекторы, предназначенные для упрощения сложного монтажа путем экономии пространства в силовом шкафу.

Ваго8

Как использовать в работе

Отличительная особенность клеммников Wago — независимость качества соединения, которое они обеспечивают, от квалификации самого электрика и прилагаемой им физической силы. При монтаже достаточно зачистить провод примерно на 10–12 мм и вставить его до упора в клеммник. Если он одноразовый самозажимной, то этим дело и ограничится, если многоразовый «Кейдж кламп» (с рычажком), то достаточно будет опустить рычажок. Если это устройство 224 серии, предназначенное для люстр и тому подобного, то в самозажимной конец вставляется провод «из стены», в разъемный — от светильника. Никаких других операций вроде дополнительной изоляции или опрессовки не требуется.

Подключение клемм, установленных на DIN-рейку, осуществляется по тому же принципу «вставил — защелкнул — забыл». Если используется разъем Fit clump, то необязательно даже зачищать провод.

Но обратите внимание: одна клемма Ваго — это аналог одной скрутки проводов! То есть на стандартную однофазную систему потребуется минимум 2 клеммы — одна соединяет фазные провода, другая — нулевые. При наличии заземления оно подключается через дополнительную клемму. По одному проводу в каждое гнездо.

Распространенная ошибка многих домашних «горе-электриков» — через одну и ту же клемму они пускают и ноль, и фазу. С закономерным итогом.

Какие бывают клеммы WAGO?

Началом активного развития фирмы WAGO (WAGO Kontakttechnik GmbH & Co. KG) является далекий 1951 год. В этом году, на одной из специализированных выставок в Германии, WAGO представила свои первые клеммы на основе пружин. С тех пор основным направлением деятельности компании являются технологии пружинных контактных зажимов в различных областях электроники. В 1973 году WAGO выпускает первые малогабаритные клеммы для распределительных (распаечных) коробок и получает разрешительные документы на их широкое применение. Сегодня WAGO – это мировой лидер в производстве пружинных клемм и разъемов широкого ассортиментного спектра, применяемых при монтаже электропроводки и микроэлектронике.

Клеммы WAGO

Клеммы позволяют выполнить компактный, сертифицированный по мировым стандартам электромонтаж, допускают многократные переподключения проводов, имеют технологические отверстия для доступа к токонесущей шине щупом измерительного прибора. Почти все серии клемм WAGO при монтаже не требуют применения специализированного инструмента.

Контактные группы клемм состоят из двух частей: токонесущей шины и пружины. Шина изготавливается из луженой меди, благодаря лужению обеспечивается защита от коррозии и увеличение площади электроконтакта. Плоская пружина имеет сложную форму, изготавливается из аустенитной стали хромоникелевого легирования, что позволяет добиться необходимой упругости.

Электроизоляционный корпус клемм изготавливается из модифицированного полиамида марок «PA 6.6» и «PA 6.4» или поликарбоната. Это трудновоспламеняемые, самозатухающие материалы, имеющие широкий диапазон температуры эксплуатации, устойчивые к горюче-смазочным материалам и атмосферным воздействиям.

Кабель

Основные преимущества клемм WAGO:

  • для монтажа не нужны дополнительные приспособления;
  • можно соединять разнородные провода (алюминий и медь);
  • можно соединять проводники разных сечений в пределах одного клеммника;
  • некоторые модели могут быть демонтированы и использованы вторично;
  • некоторые модели поставляются со смазкой на пружине и токоведущей шине, предотвращающей от окислов. Это особенно актуально при работе с алюминиевыми жилами;
  • занимают маломеста в распределительной коробке;
  • изолированный корпус.

Разновидности клемм WAGO:

  • Плоскопружинные «PUSH WIRE» (жила фиксируется упругой пластиной).
  • Плоские зажимы «CAGE CLAMP».
  • Врезные зажимы «FIT-CLAMP».

Плоскопружинные «PUSH WIRE»

Клеммники серии 773 считаются устаревшими, поскольку одними из первых появились на рынк. Идеально подходят для соединения алюминиевых и медных проводов с монолитной жилой, или с многопроволочной жилой низкого класса гибкости. Мягкую жилу не получится вставить в пружину, хотя это можно сделать если её плотно скрутить и залудить припоем, тогда её конец станет жестким.

Клеммы WAGO плоскопружинные PUSH WIRE

Если посмотреть на пружину со стороны она имеет клиновидный контур. Такая конструкция позволяет с лёгкостью вставить провод. Извлечь провод из клеммы, не повредив пружину или жилу сложно, поэтому их можно считать одноразовыми.

Жилы лежат на С-образной токопроводящей жиле. Конец провода должен быть ровным, это улучшит контакт, облегчит введение проводника в пружину. Изоляцию лучше снимать специальным инструментом — стриппером.

Клеммы WAGO плоскопружинные PUSH WIRE

Серия 773 делится на 2 семейства:

  • Wago 773-30x — с непрозрачным корпусом, внутри клеммы кварцевазелиновая смазка, она снимает окисления с алюминия и предотвращает их появление. При монтаже рекомендуеться сильно окисленные проводники предварительно зачистить.
  • Серия 773-32x с прозрачным корпусом — в целом это аналогичные соединители, но в них нет смазки.

Плоскопружинные WAGO достаточно компактные, их длина 19.5 мм, ширина модели на 4 провода 13 мм, а высота 13.1.

Клеммы WAGO плоскопружинные PUSH WIRE

Клеммы этой серии пропускают ток до 20-24 А, рабочее напряжение 380-600В, напряжение разряда – 4 кВ, выдерживают рабочую температуру до 85 градусов.

Таких характеристик достаточно для монтажа домашней электропроводки, освещения, розеток. Они отлично помещаются свободное место при монтаже люстры и в распаечной коробке с плотной укладкой проводов. Для подключения мощных электроприборов (5 кВт и выше) нужно использовать другие методы соединения.

Для подсоединения кабель нужно снять изоляцию на 10-12 мм, после чего ввести его в отверстие клеммника.

Плоские зажимы «CAGE CLAMP»

Данная конструкция контактной группы разрабатывалась с учетом многократного переподключения провода. Плоская, изогнутая пружина имеет прямоугольное окно для ввода провода с одной стороны и токонесущей шины с другой. Силой упругости она прижимает провод и шину друг к другу. При надавливании на верх пружины, окно приоткрывается, и появляется возможность вставить или извлечь провод с нулевым усилием. Благодаря этому, в контактную группу типа CAGE CLAMP можно легко вводить провода любого класса гибкости.

Читайте также  Как найти дома жучок для прослушки

Клеммы WAGO CAGE CLAMP

Если надавить на неё зажим сдвигается и окно, в которое вводится кабель, расширяется. Таким образом, появилась возможность извлечь кабель из клеммы или ввести в неё гибкий провод (многопроволочную жилу). Красной стрелкой на рисунке указано направление, в котором нужно надавить на пружину.

Клеммы WAGO CAGE CLAMP

Популярные модели такого вида: WAGO 222 и 224 (многоразовые). Соединяют медную проводку с сечением от 0,08 до 35 мм2, максимально допустимый ток – 32А. Самозажимные клеммы с рычажными зажимом серии 222 производятся без пасты и применяются при соединении проводов одной и нескольких жил с сечением до 4 мм2 и напряжении до 380В. Если необходимо соединить проводку из алюминия, то пасту необходимо покупать отдельно.

Клеммы WAGO CAGE CLAMP

Зачищенный от изоляции на 8-10 миллиметров провод вводится в WAGO 222 до упора. При этом рычаг поднят, пружина сжата, а окно раскрыто. После этого опустите рычаг и соединение готово – провод надежно зажмется. При этом использование наконечников или лужение многопроволочных жил необязательно.

Клеммы WAGO CAGE CLAMP

Аналогами серии 222 считаются клеммники WAGO 221 (на фото ниже). Это универсальные пружинные клеммные колодки с рычагами, которые подходят для любых медных проводников. Условия эксплуатации разъема ваго 221 значительно упрощены, так как их размеры компактные. Рассчитаны на напряжение до 450В. Используются для проводов с сечением 0,14–4 мм2 и для наконечников 002–4 мм2.

Клеммы WAGO CAGE CLAMP

Клеммники серии 224 используют для подключения осветительных приборов, но и никто не запрещает вам использовать для этих целей другие модели WAGO. Они отличаются соединение «встык», что в некоторых случаях удобно, и не нужно сгибать жилу.

Клеммы WAGO CAGE CLAMP

Врезные зажимы «FIT-CLAMP»

Использование таких зажимов позволяет осуществлять соединение без зачистки от изоляции. В них используется врезной контакт. Это одна из новых разработок WAGO и она значительно ускоряет и упрощает монтаж. К представителям такого вида клеммников относятся ваги серии 280 и 285, а также 862, которые предназначены для установки на DIN-рейку.

Клеммы WAGO CAGE CLAMP

Применяются для коммутации медных проводов, с возможностью соединения от 2 до 5 проводников сечением 0,5-2,5 мм 2 . В корпусе имеются крепежные отверстия для саморезов.

В ассортименте производителя есть отдельный набор клеммников для монтажа на дин рейку. Их достаточно много разновидностей, на рисунке ниже приведен пример с предохранителем. Может быть установлен светодиодный индикатор или разъединитель. Удобно использовать для монтажа сложных схем в электрощитах.

Клеммы WAGO CAGE CLAMP

На смену устаревшим методам соединения проводов, с помощью скрутки или же пайки, пришли более совершенные методы. Сегодня для этих целей, все чаще, используются клеммники разных типов. Отдельные мастера, все еще опасаются, что использование клеммников не даст достаточного уровня контакта, особенно при соединении проводов большого сечения. Однако это заблуждение, поскольку современные модели обеспечивают очень качественное и надежное соединение.

Экономия времени и затрат с помощью наших электромонтажных клемм и соединителей

Электромонтажные клеммы и соединители WAGO предлагают оптимальное решения для монтажа любого продукта — как в распределительных коробках, так и блоках. Вставное соединение однопроволочных проводников, например, в наших соединителях для распределительных коробок, экономит время и деньги.

  • Быстрый и простой монтаж
  • Клеммы и соединители для решения любых задач
  • Минимальные требования к площади обеспечивают высокую плотность проводки
  • Чётко организованная проводка в распределительных шкафах и коробках
  • Установка без технического обслуживания
  • Всегда безопасные соединения

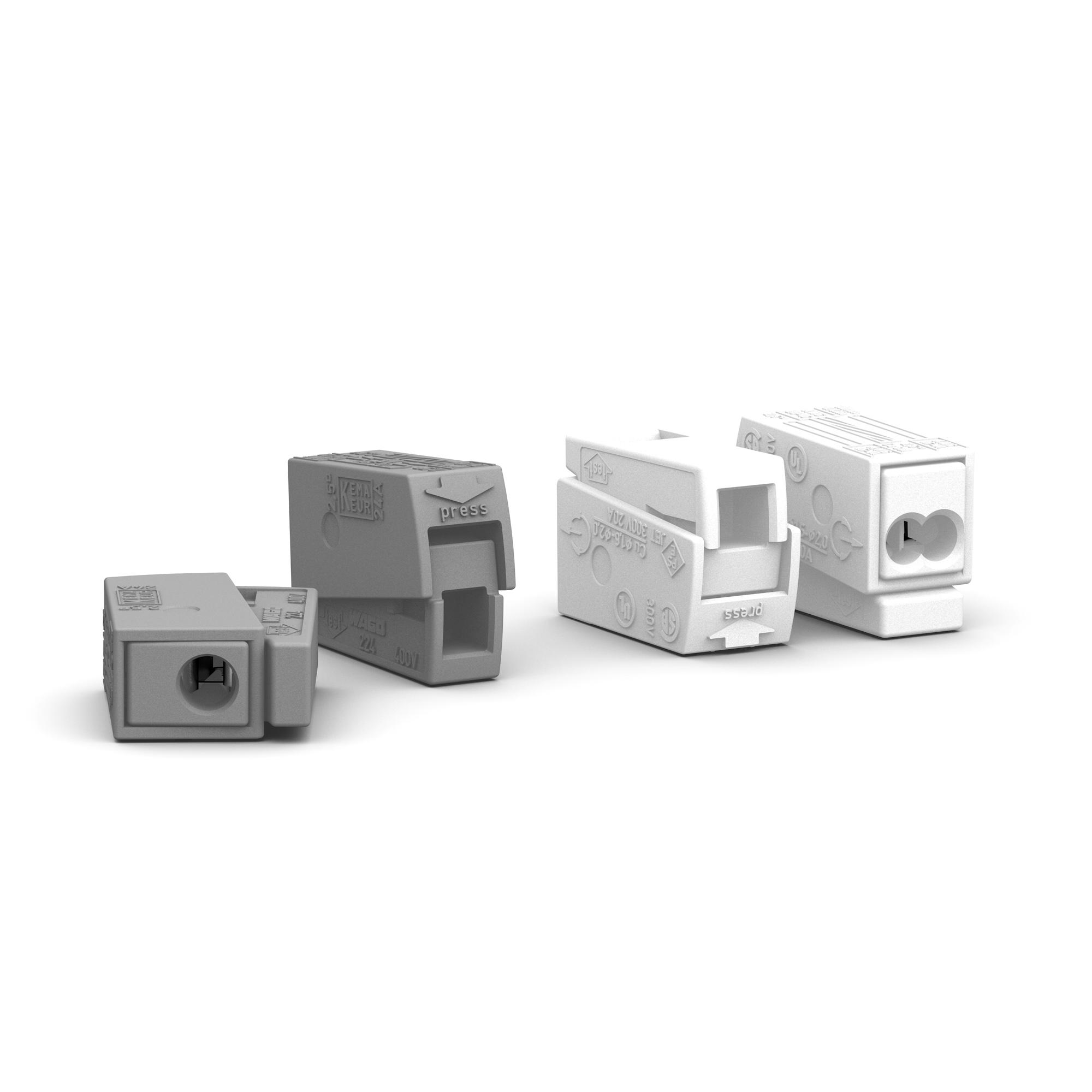

Клеммы для осветительного оборудования

Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.

  • Идеальное соединение одножильных проводников с тонкими многожильными проводниками.
  • Простой монтаж проводки без инструментов — особенно удобен при проведении работ на высоте
  • Подходят для решения самых разных задач, включая подключение устройств с гибкими проводниками к стационарным установкам (например, к приводам для штор)


Универсальные соединительные клеммы для всех типов медных проводников

От проводки системы внутренней связи до электрических печей: различные типы проводников можно быстро и легко подключить с помощью компактных соединительных клемм WAGO серии 221.

  • Подключайте проводники любого типа без предварительной подготовки
  • Комбинируйте проводники любых типов и размеров
  • Простой в использовании рабочий рычаг для бесконтактного подключения
  • Способность проводить большие токи до 32 А
  • Благодаря фиксирующему держателю идеально подходит для применения в распределительных устройствах


Соединители PUSH WIRE® для распределительных коробок

Наши продукты поддерживают широкое поперечное сечение: соединители MICRO PUSH WIRE® серии 243 специально разработаны для небольших диаметров (например, в низковольтных установках). Продукты серии 2273 можно использовать для подключения одножильных проводников до 2,5 мм 2 (14 AWG); продукты серии 773 подключают соединители до 4/6 мм 2 (12/10 AWG).

  • Компактные размеры
  • Быстрый монтаж проводки за счет простой вставки одножильных проводников
  • Подключение проводников без инструментов
  • Благодаря фиксирующему держателю идеально подходит для применения в распределительных устройствах
  • Многоразовое применение
  • Прозрачный корпус позволяет убедиться, что проводник вставлен правильно


Соединитель с рычагом

для сращивания серии 221

Устанавливая новые стандарты для всех типов медных проводников сечением от 0,2 до 4 мм², новый соединитель с рычагом серии 221 объединяет в изящном корпусе все основные преимущества универсальных компактных клемм серии 221.
