Почему откручивается сцепление на бензопиле

Порядок действий для снятия сцепления на бензопиле

Для многих владельцев бензопил не единожды становился актуальным вопрос о снятии сцепления на бензопиле. Многие бензопилы, несмотря на многофункциональность и высокую работоспособность, обладают простыми конструкциями, которые владелец может разобрать и собрать самостоятельно. В частности это касается сцепления, которое лишь на немногих моделях ремонтируется в специализированных центрах.

При каких проблемах нужно заменить сцепление

Сцепление снимается и разбирается в следующих случаях:

  • При лопнувшей пружине, когда мотор функционирует нестабильно;
  • Пружина спала;
  • Произошел скол барабана и слышен шум;
  • Естественный износ после продолжительной работы.

Двигатели, которыми комплектуются практически все современные модели бензопил, соединяются редуктором с пильной поверхностью. Цепь двигается, но если включен холостой ход, то остается неподвижной. При увеличении нагрузки намного больше допустимой, сцепление прекращает подавать крутящий момент на шину. Это спровоцирует остановку мотора. Если такие ситуации часто происходят, то сцепление изнашивается гораздо быстрее. Некоторые производители в своей инструкции к инструменту специально указывают, что сцепление является не основной деталью, требующей замены спустя время.

Какой понадобиться инструмент?

Чтобы легче было снять и разобрать сцепление потребуется следующий инструмент:

  • Съемник (идет в комплекте с некоторыми пилами);
  • Ключ (также идет в комплекте);
  • Плоская отвертка;
  • Специальный стопор для поршня или что-нибудь подходящее для этих целей;
  • Детали на смену.

Как демонтировать сцепление?

На рисунке представлена простая модель бензопилы с основными деталями и узлами.

Чтобы выполнить демонтаж сцепления, нужно действовать согласно следующему плану:

  • Снять пильную гарнитуру;
  • Снять цепь и шину;
  • Открутить крышку воздухофильтра и аккуратно убрать свечи;
  • Поставить стопор поршня;
  • При помощи съемника снять сцепление;
  • Выкрутить по часовой стрелке муфту;
  • Снять барабан и поставить новый.

Сборка производится в обратной последовательности.

Регулировка сцепления

Не существует такое понятие, как «регулировка сцепления», но обычно регулируются другие узлы, такие как карбюратор, топливная система, стартер или муфта. Для того, чтобы отрегулировать муфту сцепления необходимо:

  • Поменять шайбу, которая находится между двигателем и звездочкой или в других моделях между барабаном и звездочкой;
  • Растянутую пружину, находящуюся в узле, нельзя стянуть, поэтому нужно поменять на новую. Если продолжать пилить с дефектной пружиной, то смазка не будет поступать на цепь, а это приведет к поломке инструмента.

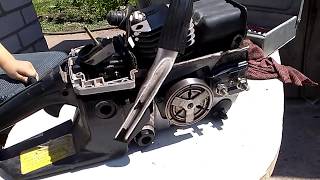

Видео по теме

Отзывы владельцев

Константин:

Думал, что снимать сцепление сложно и нереально в домашних условиях, но просмотрев интернет и многочисленные видео понял, что справлюсь самостоятельно. Так и получилось, разборка инструмента прошла успешно. Единственное, что хочу от себя добавить, не используйте альтернативные средства для стопора поршня. Лучше брать специальный стопор.

Леонид:

Разобрать сцепление оказалось не сложно. Для того, чтобы не запутаться потом, разбирать лучше всего на какой-то поверхности, укладывая в определенном порядке.

1) Неисправность бензопилы: Цепь крутится почти постоянно (двигатель, при этом, может работать не устойчиво).
Причины неисправности: Лопнула пружина сцепления.
Ремонт бензопилы своими руками: Заменить лопнувшую пружину сцепления новой (подробно см. ниже «Как снять сцепление бензопилы»). У бензопил Хускварна – одна пружина сцепления и два грузика, у бензопил Штиль – три пружинки сцепления и три грузика (кулачка, сектора). Если не удастся найти саму пружину сцепления, придется менять всё сцепление.

2) Неисправность бензопилы: Цепь крутится почти постоянно, иногда в сцеплении слышны посторонние звуки.
Причины неисправности: Откололся косок кулачка сцепления (из-за перегрева) и слетела пружина сцепления. О перегреве свидетельствуют посиневшие кулачки сцепления. Перегрев аж до поломки сцепления может произойти, если работать бензопилой с включенным тормозом цепи или тупой цепью.
Ремонт бензопилы своими руками: Заменить сцепление в сборе (подробно см. ниже «Как снять сцепление бензопилы»).

3) Неисправность бензопилы: Сцепление часто «пробуксовывает», иногда лопает пружина.
Причины неисправности: Износ сцепления бензопилы.
Ремонт бензопилы своими руками: Заменить сцепление бензопилы в сборе.

Как снять сцепление бензопилы.

1. Для того, чтобы снять сцепление на бензопиле, надо сначала снять режущую гарнитуру, затем крышку воздушного фильтра и крышку сцепления.

2. Затем надо застопорить коленвал, чтобы он не вращался, когда будет откручиваться сцепление. Чтобы застопорить коленвал, например, большим воротком, надо снять крышку ручного стартера и ввернуть два болта в ротор системы зажигания. Или выкрутить свечу зажигания, опустить поршень в НМТ и застопорить его там, затолкав в свечное отверстие веревку.

3. Далее, выкрутить само сцепление – ключом из комплекта бензопилы, или ключом для дисков болгарки, или самодельным ключом (например, из старой шины с двумя болтами) по часовой стрелке выкрутить сцепление (там левая резьба), чтобы сорвать надо значительное усилие.

4. Затем снять с бензопилы барабан с ведущей звёздочкой. Замена барабана сцепления бензопилы производится по правилу: заменил две шины – замени один барабан.

5. Затем поставить новое сцепление и закрутить его руками до упора (закручивается против часовой стрелки). При этом надо снова застопорить коленвал, чтобы заворачивая сцепление не поломать стартер, находящийся на другом конце коленвала бензопилы.

6. Дальше собирается всё в порядке обратном разборке.

7. Чтобы затянуть сцепление на бензопиле окончательно, надо ручку тормоза цепи подать вперёд, завести бензопилу и затем снять с тормоза.

Принцип работы центробежного автоматического сцепления бензопилы.

Когда бензопила работает на холостых оборотах, грузы сцепления, хоть и вращаются вместе с коленвалом, но не касаются барабана сцепления (в народе — чашки сцепления) так как стянуты пружиной и, соответственно, не передают крутящий момент от двигателя на пильную гарнитуру.
Когда обороты двигателя достигают 4000 об/мин, грузы сцепления под воздействием центробежной силы разжимаются и упираясь своей внешней фрикционной поверхностью во внутреннюю поверхность барабана сцепления, начинают его вращать, передавая тем самым крутящий момент от двигателя на пильную гарнитуру.
Когда во время работы цепь резко остановится (например, её заклинило) сцепление не даст заглохнуть двигателю, так как фрикционные грузы на высоких оборотах пробуксуют в барабане, а на оборотах ниже 4000 грузы уже сожмёт пружина.

Официальное обсуждение вопроса почему открутилось сцепление на бензопиле, ответы двух пользователей имеются на сайте. Инструкции и видео ответ имеется.

Качество видео: HQRip

Видео загружено админу от пользователя Аботур: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: – Ты довольно хорошо и раскрепощенно танцуешь. Кто тебя учил?- Джек.- А фамилия?- Дэниелс.

Основы обслуживания бензопилы — Делай правильно! — Голая правда!

Цель данного поста — дать практические советы всем, у кого есть цепные пилы. Речь пойдет о пильном аппарате. Подготовка пильного аппарата к работе, просты правила которые помогут сохранить от лишних затрат. Также этот пост будет полезен, тем у кого вообще нет практики работы с цепными пилами. Пильный аппарат — это цепь, шина и ведущая звёздочка.

Вы приобрели новую цепь. Не торопитесь ставить ее на шину — необходимо поместить цепь в масло на 12 часов, чтобы все соединительные элементы цепи им пропитались. Может возникнуть вопрос – зачем? Ведь часто цепи уже идут от производителя в смазке, разве этого недостаточно? Этого достаточно только для транспортировки и хранения. Для полноценной работы — нет! Пропитка цепи должна занять минимум 12 часов. Только после этой процедуры можно смело устанавливать цепь на гарнитуру. Важным моментом является натяжение цепи. Есть несколько требований:

1. Цепь должна плотно прилегать к гарнитуре. Снизу не должно быть провиса.

2. Цепь должна двигаться от руки по шине.

Еще один момент, который, как правило, пользователи не соблюдают, но он частенько описан в инструкциях к пилам. Для того чтобы натянуть цепь необходимо приподнять шину за «нос», натянув цепь и зафиксировать шину.

Обкатка цепи.

Запускаем пилу, даем средние обороты и работаем в холостую 2 минуты (это делается для того чтобы смазалась гарнитура со звездочкой и разогрелась цепь). По истечении 2 минут заглушить двигатель, посмотреть натяжение цепи. При необходимости подтянуть если провисла.

Ни в коем случае не натягивать в цепь в разогретом состоянии, перед этим необходимо дать ей остыть. В противном случае цепь неизбежно растянется и будет служить в разы меньше.

Запомните! При натяжении цепь должна быть холодной! При натяжении нагретой цепи неизбежно её вытягивание.

Смазка пильного аппарата.

Многие думают, что для смазки цепи и шины подойдет любое масло — например автомобильное или еще какое.

На примере автомобильного масла скажу, что это не так. Автомобильное моторное масло очень текучее и если верх будет смазан, то низ гарнитуры и рабочая часть будут перегреваться, подвергаясь износу. Используйте специальную смазку для пильных гарнитур — адгезионное масло. Адгезионное масло имеет определенную вязкость и специально рассчитано производителями для решения определённых задач. Масло не стекает оно прилипает. Обычно производители пил, предоставляют к своей продукции масла, обеспечивающие оптимальную работу пильного аппарата. Рекомендую использовать только специальные масла, не экономьте помните «Скупой платит дважды!»

Начало работы с новой цепью.

Первые 30 минут работы наблюдаем за натяжением цепи. При провисании останавливаем процесс. Ждем пока цепь остынет, а после подтягиваем и снова продолжаем работать.

Острота цепи – важный параметр. Запомним главное — острая цепь сама «лезет» в древесину!

Тупая цепь ведет к излишним нагрузкам как на неё саму, так и на весь пильный агрегат в целом. Прикладывая лишние усилия продуктивность автоматически уменьшается, а нагрузка на пильный аппарат увеличивается.

Пила предназначена только для пиления дерева!

Один бак рабочей смеси в пилах это один рабочий цикл.

Ведущая звёздочка.

Ведущие звезды бывают 2х видов — со сменным венцом и со стационарным.

Напрямую влияет на работу всего пильного аппарата!

Звёздочку необходимо заменить если глубина износа составляет 0.5-0.6 мм.

Не допускайте излишнего износа звездочки! Это ни к чему хорошему не приведет.

Что будет с пильным аппаратом при излишне изношенной звёздочке?

Шаг цепи не будет совпадать, цепочка автоматически вытянется. При крайне сильном износе звёздочки после вытягивания цепи может произойти ее обрыв. Скорость оборотов крайне высока, и вы попросту рискуете потерять новую цепь.

Шина или пильная гарнитура.

Шину нужно чистить! В пазе шины скапливаются опилки с маслом. На шине нужно чистить смазочное отверстие! Забилось смазочное отверстие – нет смазки! Всё это приведет к перегреву и износу пильного аппарата.

Чтобы проверить достаточно или смазки или нет, необходимо сделать следующее. Подойти к светлой поверхности, завести пилу, дать полные обороты, «нос» шины поднести к той самой поверхности 2-3 см на поверхности должен остаться масленый след, что будет говорить — смазки достаточно.

Из-за естественного износа шины на ней могут появляться заусенцы.

Нужно убирать заусенцы с шины напильником, если этого не делать шина будет изнашиваться интенсивней.

Для равномерного износа рельс шины ее необходимо переворачивать! Первый день работаем на одной стороне, второй день на другой.

Не нужно газовать подавая то высокие обороты, то низкие, это может привести к поджиганию чашки сцепления ведущей звёздочки и самого сцепления.

Пилить нужно на стабильных максимальных оборотах!

Вывод:

Цепь должна правильно хранится.

Цепь необходимо замачивать перед работой.

Цепь не должна иметь провис внизу.

Цепь должна быть острой.

Следим за выработкой ведущей звёздочки или сменного венца и вовремя меняем!

Как правильно снять сцепление на бензопиле

Часто у людей, использующих в работе бензопилы, в процессе обслуживания возникает вопрос о том, как снять сцепление на бензопиле. Дело в том, что этот узел механизма бензопилы требует постоянного контроля работоспособности, что, в свою очередь, требует периодической разборки для проведения профилактики и ремонта.

Схема устройства бензопилы

Схема устройства бензопилы.

Устройство бензопилы

Стоит отметить, что все бензопилы представляют собой классические устройства, приводимые в движение при помощи бензинового ДВС.

Схема электронного зажигания бензопилы

Схема электронного зажигания бензопилы.

В устройстве бензопил нашли применение одноцилиндровые двигатели, работающие на высокооктановом бензине. Редуктора силовой агрегат не имеет. В качестве него выступает одноступенчатая передача, осуществляющая приведение в движение цепи. Простота конструкции является залогом надежности и безотказности работы инструмента даже при наличии тяжелых условий эксплуатации.

Помимо указанных узлов, в конструкцию бензопилы входят система очистки воздуха, который подается в двигатель для подготовки горючей смеси, шина с устанавливаемой на ней пильной цепью, стартер, обеспечивающий запуск силовой установки бензопилы, механизм натяжения цепи, система зажигания, система глушения выхлопа. Помимо этого, в конструкцию бензопилы входит так называемый аварийный тормоз, срабатывание которого позволяет в экстренной ситуации мгновенно отключить силовую установку бензопилы от ведущей звездочки для предотвращения получения травмы человеком, эксплуатирующим устройство.

Устройство двигателя бензопилы

Виды свечей зажигания для бензопилы

Виды свечей зажигания для бензопилы.

В современных бензопилах устанавливается двухтактная одноцилиндровая силовая установка карбюраторного типа.

Двигатель состоит из нескольких систем и узлов, которые составляют единое целое. В конструкции двигателя можно выделить несколько элементов, обеспечивающих его функционирование:

  • маховик;
  • муфта сцепления;
  • модуль зажигания;
  • глушитель;
  • спецвтулка для монтажа карбюратора.

Двигатели, устанавливаемые на бензопилы, являются высокооборотистыми. Максимальное количество оборотов силовой установки составляет 13500 оборотов в минуту.Это требует использования при смазке двигателя высококачественное масло, которое добавляется в топливную смесь.

Так как эксплуатация бензопил осуществляется, как правило, в тяжелых условиях для силовых установок устройства требуется обеспечение хорошего охлаждения. Двигатели, используемые для установки бензопилы, являются силовыми установками, оснащаемыми принудительной системой охлаждения. Для этой цели на одну из полуосей коленчатого вала устанавливается крыльчатка в закрытом корпусе. За счет вращения крыльчатки осуществляется подача воздуха для охлаждения цилиндра силовой установки по соответствующему воздуховоду.

Карбюратор и топливная система

Топливная система бензопилы

Топливная система бензопилы: 1 – топливный фильтр, 2 – карбюратор, 3 – ручной насосом предварительной подкачки.

Карбюратор в устройстве силовой установки предназначен для приготовления и подачи в цилиндр горючей смеси. Чаще всего в устройстве бензопил применяют карбюраторы, выпускаемые такими производителями, как Walbro, Zama и некоторые другие. На карбюраторе сверху монтируется специальный фильтр для осуществления очистки, подаваемого в карбюратор воздуха. Топливная система в самом простом варианте состоит из бака, фильтрационного элемента, шланга для подачи топлива. Как правило, бака для топлива достаточно для работы в течение 30-40 минут.

Для заполнения бака во время работы устройства воздухом его крышка имеет сапун, который пропускает воздух внутрь бака и препятствует протеканию топлива. В случае если сапун забивается мусором, происходит остановка работы двигателя. На конце свободно болтающегося шланга устанавливается фильтр для топлива. Закачка топлива происходит за счет работы насоса, расположенного внутри карбюратора.

При работе силовой установки требуется поступление в него атмосферного воздуха для приготовления в карбюраторе горючей смеси. Поступающий воздух очищается при помощи специального воздушного фильтра. Как правило, в конструкции бензопилы устанавливается два фильтра: фильтр грубой очистки и тонкой. Предварительный фильтр имеет несколько элементов и препятствует проникновению в двигатель крупных загрязнений. Фильтр тонкой очистки осуществляет очистку воздуха от пылевых частиц. В некоторых моделях в качестве очищающего элемента используется крыльчатка маховика, которая очищает поток воздуха от крупных примесей за счет центробежных сил. При изготовлении фильтров тонкой очистки используют в качестве фильтрующего элемента диффузный поролон, нейлоновую сетку или некоторые другие материалы. Фильтр бензопилы требует проведения регулярной очистки.

Система зажигания и стартер силовой установки бензопилы

Схема двухтактного двигателя бензопилы

Схема двухтактного двигателя бензопилы.

На сегодняшний день пилы с бензиновой силовой установкой оснащаются блоками электронного зажигания, которое не требует регулировки и чистки. В состав системы зажигания входят маховик с магнитами, модуль, имеющий электронную систему, свеча зажигания и высоковольтный провод.

Устанавливаемый на устройство стартер служит для пуска двигателя пилы путем проворачивания коленвала. Механизм стартера включает следующие элементы:

  • барабан;
  • тросик с рукояткой;
  • корпус;
  • возвратная пружина.

При осуществлении резкого вытягивания тросика происходит зацепление храповика стартера с зубьями коленвала, что приводит к его проворачиванию. Возвратная пружина предназначена для возврата тросика в исходное положение. Для запуска силовой установки требуется приложить определенное усилие, так как запуск двигателя происходит только при определенной скорости вращения коленчатого вала.

Муфта сцепления бензопилы

Конструкция бензопил оснащается центробежным сцеплением, которое срабатывает в автоматическом режиме, в полной зависимости от величины оборотов вращения коленвала двигателя.

На небольших оборотах элементы, установленные в корзине сцепления и имеющие спецнакладки, притягиваются к центру вала пружинами. Такое положение элементов препятствует передаче вращательного движения от коленвала к звездочке. При достижении определенного числа оборотов силовой установки элементы со спецнакладками расходятся и прижимаются к барабану сцепления, передавая вращение на цепь. Основная особенность такого сцепления заключается в том, что оно при остановке пильной цепи начинает пробуксовывать, что позволяет избежать поломки силовой установки и механизмов, передающих движение к цепи. Достаточно часто сцепление в результате интенсивной эксплуатации требуется подвергать профилактике и ремонту. Для этой цели проводится разборка муфты сцепления.

Как снять сцепление бензопилы?

Барабан сцепления является одновременно ведущей звездочкой.

Этот элемент конструкции является расходным, а это, в свою очередь, требует регулярной замены или ремонта.

Положение напильника при заточке цепи бензопилы

Положение напильника при заточке цепи бензопилы.

Основной причиной выхода из строя этого узла является износ зубцов звездочки. В случае если барабан является монолитным, то в процессе работы цепь прорезает звездочку. Такой барабан подлежит замене. На некоторых устройствах барабана имеется сменный венец и при проведении ремонта осуществляется его замена, а барабан при сохранении нормального состояния эксплуатируется далее.

В случае необходимости ремонта бензопилы возникает вопрос о том, как разобрать сцепление. При наличии сервисного центра лучше обратиться к специалистам, но при отсутствии последних процедуру разборки и ремонта можно осуществить собственными руками. Эта операция является несложной и при наличии соответствующих инструментов ее может осуществить практически каждый человек. Почти у каждой модели этого инструмента имеются свои нюансы в проведении демонтажа муфты сцепления, однако общая последовательность действий является одинаковой для любых моделей.

На первом этапе требуется снять крышку тормоза цепи. Для этой цели требуется потянуть ручку на себя. Это делается для того, чтобы лента не контактировала с чашкой сцепления. После этого ослабляются гайки крепления крышки и натяжитель цепи.

Ослабление натяжителя позволяет ослабить цепь и шину. После откручиваются гайки крепления крышки тормоза, после чего крышка демонтируется полностью.

На втором этапе осуществляется демонтаж направляющей шины и цепи, удаление загрязнений.

Следующий этап разборки заключается в выворачивании свечи головки цилиндра. Затем проводится фиксирование поршня в цилиндре. Для этой цели осуществляется вращение коленвала и после перекрытия выпускного отверстия в цилиндр опускается кусок веревки, который препятствует дальнейшему движению поршня. После проведения ремонта веревка вытаскивается за второй конец наружу.

Четвертый этап разборки заключается в непосредственном демонтаже сцепления. Сначала требуется открутить гайку на сцеплении. Следует помнить, что эта она имеет левую резьбу, при ее отвинчивании нужно вращать ключ по часовой стрелке. Для работы используется ключ, который входит в комплект принадлежностей бензопилы.

После отвинчивания гайки нужно разобрать сцепление и осмотреть барабан с ведущей звездочкой на предмет наличия износа. Затем после проведения осмотра барабана и звездочки проводится осмотр состояния игольчатого подшипника. При необходимости изношенные элементы подлежат замене.

Сборка инструмента осуществляется в обратной последовательности.

Существует несколько нюансов, которые требуется знать при ремонте сцепления:

  1. На некоторых модификациях и моделях бензопил между сцеплением и чашкой ведущей звездочки размещается шайба. В случае разборки этого элемента требуется установка шайбы в том положении, в котором она находилась ранее. Эта шайба может иногда устанавливаться между двигателем и чашкой.
  2. Некоторые модели приводов масляных насосов имеют спецпружину. Она передает вращение от звездочки на привод маслонасоса. Очень важным является правильная установка этой пружины при осуществлении сборки устройства. При неправильном монтаже маслонасос прекращает подачу масла для смазывания цепи. Что может привести к дорогостоящему ремонту.

После проведения ремонтных работ перед началом использования бензопилы по прямому назначению требуется проверить работу масляного насоса и подачу им масла для смазывания пильной цепи и механизмов направляющей шины.
