Какие бывают типы цоколей у лампочек

На рынке представлены разные виды цоколей ламп. Различаются они между собой по конструкции, сферам применения, материалам. Чтобы сделать выбор правильно, необходимо ознакомиться с классификацией, техническими и другими характеристиками каждого из видов.

Зачем нужно знать, какой цоколь у лампы?

Современные светильники отличаются огромным многообразием не только внешнего исполнения, но и оснащаются различными типами патронов. Если они предполагают использование «экзотического» цоколя, то есть редко встречаемого в продаже, то замена перегоревшего элемента вызовет сложности.

Избежать подобных проблем позволяет выбор в пользу осветительного прибора, в котором используют обычные лампочки накаливания. Они распространены на отечественном рынке, но тоже имеют различные цоколи. Следовательно, отправляясь в магазине, нужно точно, какой тип имеет требующий замены источник света.

Совместимость с другими размерами

Соединение цоколя позволять при необходимости заменить деталь или произвести ремонтные работы. Напрямую этот вариант не совместим с другими, но проблему можно решить использованием специальных переходников.

Применение цокольных переходников

Когда нужно вставить лампу в не предназначенный для нее патрон, можно использовать специальные адаптеры. Они просто позволяют прейти, например, с размера E14 на E27 без потери мощности или каких-либо других качеств.

Но недостаток тоже есть – удлинение конструкции, что не всегда удобно. Если лампочка сильно выступает из плафона, это негативно влияет на внешний вид светильника, также повышается риск, что лампочку можно случайно задеть и разбить. Поэтому применение адаптеров не всегда целесообразно.

Цоколь Е27 — особенности, характеристики, преимущества и недостатки

Цокольный адаптер с 14 на 27 мм.

Что касается ассортимента переходников, тут не будет проблем. Они представлены в ассортименте в магазинах осветительной техники, также нужный адаптер можно заказать в интернете. Переходники производятся компаниями Космос, OBI, Lemanso, E.Next и десятками других. Есть даже модели для совмещения разных типов цоколей, например с G9 на E27 или наоборот. Доступны модели двойного типа, с одного входа может выходить сразу два патрона для ламп. Стоимость начинается от десятка рублей и может доходить до нескольких сотен.

Как узнать тип цоколя?

Существует определенный стандарт, согласно которому каждый производитель должен наносить на цоколь специальную маркировку. Первой идет латинская буква, определяющая тип нужного элемента лампочки, вставляемого в патрон:

  • резьбовой — E
  • штырьковый — G
  • с утопленными контактами — R
  • байонет (штифтовой) — B
  • софитный — S
  • фокусирующий — P
  • телефонный — T
  • кабельный — K
  • безцокольный — W

Цифра, следующая за буквенным обозначением, имеет двойственное значение — межконтактное расстояние или ширину цоколя. Это зависит непосредственно от типа нижней части лампочки, предназначенной для патрона.

Последней буквой в маркировке указывается количество пластин, контактов и прочих элементов: s, d, t, q, p. Они соответствуют порядковым числам от 1 и до 5.

Изготавливается цоколь из устойчивого к коррозии металла либо обрабатывается специальным покрытием. Наружные электроды при этом могут находиться на стеклянной, пластиковой, керамической основе.

Какие общие черты у цоколей E27 и E14

Если разбирать общие признаки, в первую очередь стоит отметить, что оба варианта относятся к одному типу – резьбовые патроны. В них использована резьба Эдисона, причем шаг на ней одинаков независимо от диаметра.

Стоит отметить одинаковую высоту резьбы – 27 мм. Это стандарт, которого придерживаются все производители. Устройство ламп также абсолютно одинаковое, различается разве что размер и конфигурация стеклянной колбы. Если в лампах накаливания она всегда прозрачная, то в светодиодных модификациях чаще матовая для более эффективного рассеивания света.

Видео: Разберемся на примере есть ли разница между лампой с цоколем Е14 и Е27

Отличить цоколь Е14 от Е27 несложно, для этого не нужно быть электриком. Разница в диаметре видна на глаз, поэтому никакие измерения не нужны. При этом надо помнить, что лампы Е14 можно поставить в патрон Е27 через переходник, а вот наоборот сделать не получится.

Какой цоколь имеют обычные лампочки?

какой цоколь у лампы

Наиболее распространенные в быту лампы накаливания имеют резьбовой цоколь, маркируемый буквой «E». Следующая за буквой цифра определяет диаметр входящий в патрон части. Чем больше значение, тем шире цоколь. Если купить лампочку большего либо меньшего диаметра, то осветительный элемент не подойдет к патрону.

Резьбовой цоколь — это еще не гарантия того, что лампочка предназначена для бытового использования. Все дело в диаметре. Входящие в патрон резьбовые части выпускаются следующих видов:

  • микроцоколь E5;
  • миниатюрный E10;
  • малый E12;
  • «миньон» E14;
  • средний E27;
  • большой E40.

Число в маркировке указывает на размер диаметра в миллиметрах. Наряду с вышеперечисленными есть резьбовые цоколи размером в 17, 26, 39 мм.

Каждый вид имеет свои характерные особенности, область применения, но все они обозначаются буквой E в честь Эдисона. В быту применяются лампочки двух видов: E14 и E27. На отечественном рынке представлен и осветительные элементы с большим цоколем Эдисона (40), но они предназначены для промышленного и уличного освещения.

Цоколь обычной лампочки

Особенности цоколей Е27 и Е14

Чаще всего в продаже встречаются винтовые и штыревые цоколи, отличающиеся креплением ламп. Рассматриваемые в обзоре варианты относятся к одному типу. Он обозначается буквой «Е» (сокращенное от «Edison Screw type») и называется цоколь Эдисона, так как именно он запатентовал данную конструкцию в начале 20-го века.

Чем отличаются цоколи

Конструкция стандартной лампы накала.

Эту разновидность отличает то, что лампочки вкручиваются в патрон по специальной резьбе, которая обеспечивает надежную фиксацию источника света. Основные особенности таковы:

  1. Напряжение подается через центральный контакт, расположенный на конце тыльной части. В патроне есть пружинный элемент, который надежно прижимается к поверхности и обеспечивает передачу тока с минимально возможной степенью нагрева.
  2. Нулевой провод присоединяется сбоку и подается на резьбовую часть. Такая система обеспечивает безопасность конструкции и исключает поражение человека током при замене лампочки.
  3. Изделия всегда изготавливаются из металла. Что касается патронов, они могут быть керамическими, карболитовыми и пластиковыми. Каждое из решений имеет свои плюсы и минусы, но именно керамика считается самой надежной и служит в разы дольше.
  4. Шаг резьбы одинаков у обоих вариантов. Она стандартная независимо от типа конструкции и ее диаметра.

В странах Европы эти варианты маркируются иначе. Вариант Е27 именуется ES, а Е14 – SES. При этом рабочие параметры лампочек ничем не отличаются.

Обе разновидности рассчитаны на напряжение не выше 250 В. Поэтому основным направлением их использования является бытовое освещение. Это могут быть светильники любого типа, декоративная подсветка или уличное освещение. Но для наружного применения подбираются модели фонарей с повышенной степенью защиты от влаги.

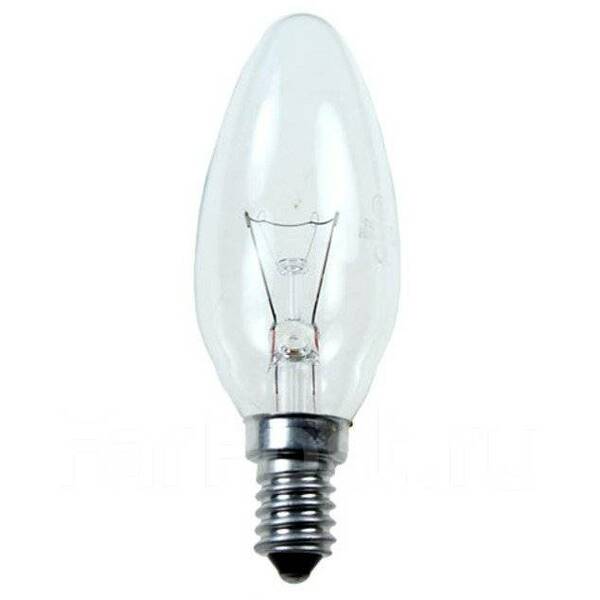

Лампочки с резьбовым цоколем E14

Какой цоколь имеют обычные лампочки

Эти осветительные элементы стали устанавливаться повсеместно сравнительно недавно. Они имеют характерный, отличный от привычного небольшой диаметр нижней части, вкручиваемый в патрон. Работают такие лампы, как правило, при напряжении 220В.

Используются «миньоны» в бра и классических светильниках, для освещения коридоров, туалетных и ванных комнат, определенных зон на кухне. Они не предназначаются для освещения просторных помещений.

Выпускаются такие лампы в нескольких вариациях. Они могут иметь форму «свечи», обозначаемую C37, «гриба» — G45, «шарика» — R63, R50, R39. Каждый вид имеет характерные очертания колбы, которые легко узнать при визуальном осмотре.

«Лампочка Ильича» с резьбовым цоколем E27

Это самые обыкновенные и привычные лампочки, которые знакомы каждому. Они максимально просты в использовании, просто закручиваются и меняются. Используют такие лампы для освещения жилых помещений в качестве основного источника искусственного света — в люстрах либо дополнительного — в настенных и настольных светильниках.

Они работают от сети с переменным током в 220В. Могут быть рефлекторными, отличающими от простых наличием посеребренной поверхности. Конструкция и цоколь остаются аналогичными обычным лампам Ильича, но эффект при освещении создается иной. Благодаря посеребренному покрытию, свет направляется в одну точку, позволяя создавать направленный источник.

Выпускают рефлекторные лампочки с различными диаметрами, которые, как и в случае с шарообразными миньонами, обозначаются маркировкой R50, R63 и R80. Размер колбы не влияет на цоколь, он остается аналогичным. Главное, подбирая такую лампу учитывать размеры плафона, для которого она предназначена.

«Географические особенности» цоколей обычных бытовых ламп

На отечественном рынке представлены лампы резьбового диаметра Эдисона в трех стандартных типоразмерах — E27, E14 и E40 для промышленного и уличного освещения. Аналогичные лампочки используют и на территории Европы. Это позволяет практически без каких-либо проблем приобретать люстры, бра, светильники от европейских производителей.

Исключение составляет Британия, где цоколи лишены резьбы, а оснащены защелкивающимся байонетом. Отличия имеют и бытовые лампочки, используемые в Канаде, а также в Соединенных Штатах Америки. В этих странах распространены резьбовые цоколи E12, E17 и E26. Кроме того, вместо мощных больших E40, применяют отличный от стандартного цоколь E39. Следует учитывать, что такая разница обусловлена не только размером цоколя, но и напряжением. Лампочки с цоколями E26 и E17 работают от электросети, напряжение в которой составляет 110В.

Для каких типов ламп подходят цоколи E27 и E14

Чем отличаются цоколи

Различные типы ламп с цоколем Е14.

Проще всего рассмотреть основные варианты источников света и увидеть различия по их применяемости с разными цоколями. Тут все достаточно просто, разобраться можно быстро:

Виды и типы цоколей ламп

Современные осветительные приборы предоставляют возможность использования их для освещения, декорации, в рекламных целых, но со времен создания первой лампы их конструкция и принцип действия претерпели ряд изменений. В эксплуатации при выборе конкретной модели световых приборов помимо габаритных размеров куда более важную роль играют типы цоколей ламп.

В люстрах, прожекторах, настольных светильниках могут применяться различные патроны, из-за чего замена источников освещения производится в строгом соответствии с базовыми параметрами. Чтобы разобраться в особенностях различных типов, необходимо детально изучить существующую систему обозначения.

Система обозначения цоколей

В нынешней системе обозначения маркировка типов цоколей осуществляется посредством буквенно-цифрового обозначения. Которые предназначены для определения соответствующих параметров лампы и области их применения.

Первая буква

Обозначается заглавными латинскими буквами, которые соответствуют типу контактной группы или способу их расположения на лампе. Первая буква является своеобразным индикатором, который рассказывает об особенностях конкретного устройства.

На практике выделяют такие типы:

  • E – считается классическим или резьбовым цоколем, широко используется в обычных лампах;
  • G – с контактной группой в форме штырьков;
  • R – имеющий утопленный в торце контакт;
  • B – штифтового типа;
  • S – софитные;
  • P – фланцевого образца;
  • T – телефонный вариант;
  • K – кабельного образца;
  • H – под ксенон;
  • W – проволочного типа, также называется безцокольным.

Число

Числовые данные в маркировке указывают на габаритные размеры самого цоколя или его контактов. В зависимости от конкретного типа лампы, это может быть диаметр, расстояние и т.д. Для большинства классических ламп этот параметр указывается в миллиметрах. Более детально рассмотрим его в примере каждого вида цоколя.

Строчные буквы

Помимо этого в обозначении типа цоколя могут использоваться и строчные латинские буквы.

Их применяют для указания количества контактов:

  • s – показывает, что у лампы имеется только один контакт;
  • d – два вывода;
  • t – три контакта;
  • q – четыре штекера;
  • p – пять контактов.

Но следует заметить, что эти буквы присутствуют не всегда, поэтому если строчных букв в маркировке нет, то цоколь имеет стандартную для соответствующей лампы комплектацию.

Разновидности разъемов

Приведенная выше последовательность, отображаемая в маркировке, подразумевает рассмотрение данных об элементе по мере их значимости. Наиболее значимым является именно форма, так как она определяет соответствие осветительного оборудования патронам в бытовых приборах. Теперь более детально рассмотрим конструктивные особенности разъемов для различных типов цоколей ламп.

E – резьбовой

Впервые они начали применяться в лампах накаливания на заре их разработки и получили название цоколя Эдисона по имени легендарного изобретателя, сконструировавшего первую лампочку. Сегодня цоколь с винтовой резьбой не утрачивает своей популярности и продолжает использоваться для различных бытовых светильников. Помимо классики его используют для галогенных, светодиодных и люминесцентных ламп.

Основным параметром для резьбового соединения выступает диаметр резьбы. Поэтому все лампы этого типа рассматриваются в разрезе цифровой маркировки:

  • E5 – это малогабаритное осветительное устройство, используемое в щитах управления, панелях сигнализации и т.д.;
  • E10 – популярный вариант для декоративного освещения в вытяжках, печах, холодильниках;
  • E11 – миниатюрная лампочка, устанавливаемая в зарубежных приборах;
  • E12 – используется для некоторых люстр и декоративных светильников;
  • цоколь E14 или другими словами миньон – популярен в большинстве домашних светильников, бра и т.д., применяется для рефлекторных ламп;

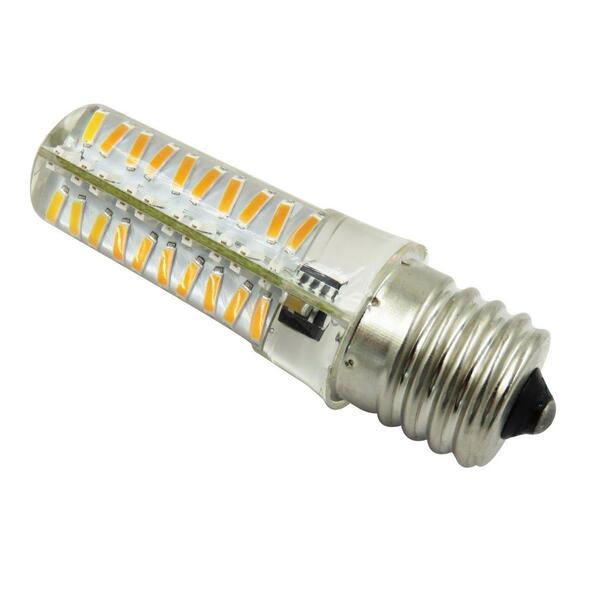

  • E17 – это стандартный типоразмер для оборудования из США, но они, как правило, рассчитаны на другой класс напряжения, поэтому в отечественных сетях напрямую включаться не могут;
  • E26 – как и предыдущий тип относится к американским лампам, но является более распространенным;
  • E27 – это цоколь для стандартных патронов, наиболее распространен в отечественных лампах и сетях;

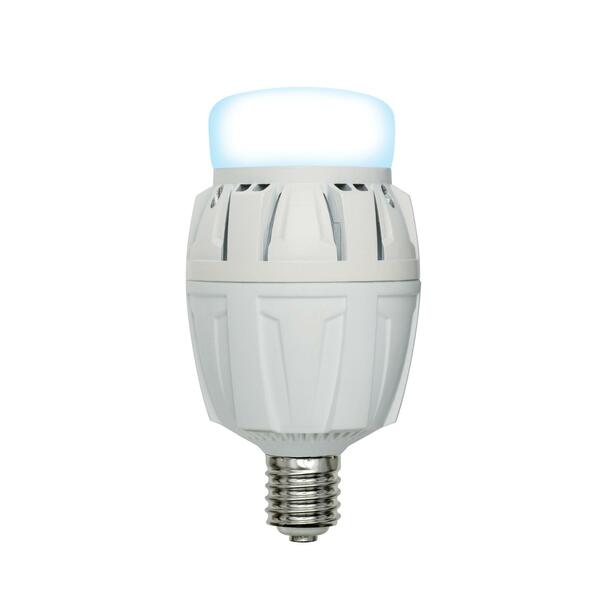

  • цоколь E40 – промышленный вариант, применяемый в прожекторном освещении крупных объектов, открытых территорий и т.д.

G – штыревой

В таком типе контакты представлены штырьками, как таковой, цоколь может и отсутствовать и штырьки выходят прямо из стеклянной колбы. Наиболее часто они применяются в люминесцентных, светодиодных и галогенных лампах. В отличии от предыдущего типа, их значительно быстрее подключать в специальный разъем, так как не нужно закручивать, но существенным недостатком является ослабление патрона с последующим нагревом из-за плохого контакта.

Цоколь типа G

Цоколь типа G

Штырьковые цоколи отличаются расстоянием между контактами, которое выражается в миллиметрах. К примеру, цоколь G4 – имеет всего 4 мм между выводами, а ближайший к нему G5.3 довольно сложно отличить визуально.

Модели от G9 и более комплектуются другой формой контактов, поэтому отличаются и внешне. Далее, патрон G13 вместо тонких проволочек будет иметь металлически штыри цилиндрической формы. А цоколь от G23 и выше характеризуется своеобразной конструкцией энергосберегающей лампочки. Следует отметить, что у некоторых моделей перед заглавной буквой имеется цифра, указывающая на количество пар контактов — 2G11.

R – цоколь с утопленными контактами

Цоколи с утопленным контактом имеют два углубления по концам электрической лампочки. Которая представлена длинной продолговатой трубкой. Чаще всего применяется в кварцевых и галогеновых лампах. Сам цоколь, как правило, сопоставим с диаметром колбы и, как таковой, не характеризуется другими отличительными особенностями.

Лампа с цоколем R

Лампа с цоколем R

В некоторых модификациях маркировка цоколя может представляться только цифровым выражением без каких-либо букв. Такое обозначение указывает на длину лампы.

B – штифтовой цоколь (байонет)

Штифтовые цоколи являются одной из модификаций резьбовых, с тем отличием, что вместо резьбы по бокам выступают два металлических штифта, которые вставляются и проворачиваются в специальных пазах патрона. Они значительно проще и имеют хорошую фиксацию, предотвращающую нарушение контакта при вибрациях и прочих частых механических воздействиях. Поэтому чаще всего их можно встретить в автомобильных лампах, где тряска во время движения присутствует постоянно.

Лампа с байонетным цоколем

Лампа с байонетным цоколем

Обозначение B дополняется другими заглавными буквами:

  • BA – означает, что штифты имеют симметричное расположение;
  • BAZ – штифты смещены относительно друг друга по высоте и радиусу;
  • BAY – штифты смещаются только по радиусу.

Цифровое обозначение показывает диаметр изделия в миллиметрах.

S – софитный

Такой цоколь состоит из двух электрических контактов, расположенных по концам стеклянной колбы. Название произошло от сферы применения – софитов в ванных комнатах, декоративных подсветках и прочих зон освещения. Такие лампочки подсветки довольно маленькие, что позволяет уменьшить и габариты самих светильников.

Лампа с софитным цоколем

Лампа с софитным цоколем

Чаще всего встречаются модели в размере S6 и S8,5. Цифры в маркировке обозначают диаметр в миллиметрах, так S6 говорит о том, что это софитная модель диаметром 6мм.

P – фланцевый цоколь

В отличии от остальных моделей способен четко фокусировать источник света относительно какой-либо позиции, что часто используется в автомобильной отрасти. Где положение лампы относительно зеркала в фарах крайне категорично, так как при смещении на миллиметры может существенно ухудшить световой поток и видимость для водителя.

Лампы с фланцевым цоколем

Лампы с фланцевым цоколем

На практике довольно сложно определить какие-либо характеристики этого цоколя, что обусловлено стремлением всех производителей внести индивидуальность в собственное оборудование. Поэтому сегодня присутствует достаточно большое многообразие фланцевого, или фиксирующего цоколя.

T – телефонный

Еще один вариант миниатюрных ламп – используются для подсветки приборных панелей, в качестве источника сигнализации на щитах управления и для прочих целей. Имеют полимерную конструкцию и пару металлических контактов для токосъема. За буквой T следует цифра, обозначающая диаметр пластикового основания, при помощи которого и происходит крепление к патрону. Телефонный цоколь выполняется из термоустойчивых компонентов, так как большинство условий эксплуатации доводят приборы освещения до 100 — 130°С в номинальном режиме.

Лампы с телефонным цоколем

Лампы с телефонным цоколем

K – кабельный

Кабельная модель отличается парой клемм, отводимых от лампы, а в качестве контактов выступают два гибких провода, которыми и производится подключение к электрической цепи. Такой вариант наиболее актуален для устройств с большой силой электрического тока, где обычный контактный токосъем может привести к чрезмерному нагреву.

Цоколь кабельного типа

Цоколь кабельного типа

H – для ксеноновых ламп

Такой вариант используется для надежной фиксации в месте крепления и наиболее распространен в автомобильной отрасли. За счет большого разнообразия производителей на рынке, лампы имеют широкий ассортимент и не менее большое разнообразие конструктивных отличий. Поэтому цифры, следующие за буквенным обозначением, указывают на подтип конкретной модели.

Цоколи для ксеноновых ламп

Цоколи для ксеноновых ламп

W – безцокольные лампы

Безцокольные лампы

Безцокольные лампы

Такой способ подключения предназначен для ламп малого вольтажа, соединение происходит за счет гибких проводов, подводимых к контактам. Используются в местах, где физические процессы могут расшатать классическое соединение цоколя с патроном. Чаще всего их можно встретить в слаботочных цепях и автомобильных системах.

Какие бывают цоколи у лампочек

Цоколь считается настолько незначительной деталью лампы, что на его конструкцию и другие параметры мало кто обращает внимание ровно до тех пор, пока источник света не выходит из строя.

Чтобы без проблем подбирать к светильникам подходящие лампочки взамен перегорающих, стоит разобраться с тем, какие цоколи вообще существуют и чем они друг от друга отличаются.

Зачем лампочке нужен цоколь

Цоколем называют конструктивный элемент электрической лампы, при помощи которого она устанавливается и закрепляется в патроне осветительного прибора. У ламповых цоколей сразу несколько назначений:

  • обеспечивают питание лампочек через предусмотренные конструкцией токопроводящие контакты;
  • «отвечают» за безопасную и простую смену лампочек в приборах при выходе их из строя;
  • герметизируют колбы ламп, внутри которых закачаны инертные газы или создан вакуум.

Цоколи представляют собой особые блоки или короба, в которых полностью скрываются токопроводящие контакты. Наружу выводятся только штырьки, проволочки или пластинки, которые нужны для провода электроэнергии из патронов к диодам или нитям накаливания.

Цоколи бывают металлическими, керамическими или пластиковыми, их контакты обычно изготавливаются из тугоплавких металлов. В модификациях, где функции цоколя берет на себя сама колба, корпус осветительного прибора обычно выполняется из стекла.

Как читать маркировку цоколя

Чтобы потребителю было проще ориентироваться в разновидностях и типоразмерах цоколей, производители маркируют свою продукцию буквенно-цифровыми кодами.

Цоколи

Расшифровывать такую информацию несложно, если знать, что скрыто за каждым из символов кода:

  • заглавная буква латинского алфавита, стоящая в коде первой, указывает на тип цоколя;
  • цифра, стоящая в коде на втором месте, обозначает диаметр основания цоколя или расстояние между токопроводящими контактами (в мм);
  • строчная буква, стоящая в коде на третьей позиции, указывает на число токопроводящих контактов, предусмотренное конструкцией цоколя.

В некоторых случаях маркировка может содержать две заглавные латинские буквы. Та, что будет стоять на второй позиции, укажет на тип лампы: «A» – автомобильная, «U» – энергосберегающая, «V» – с коническим окончанием и т.п.

В отдельных случаях производители указывают в маркировке только тип лампы, по нему специалисты подбирают для прибора соответствующий цоколь.

Какие бывают цоколи

Второе название – цоколь Эдисона. Этот вид присоединения ламп, встречается в осветительных приборах чаще всего. Он имеет резьбовую конструкцию и может быть установлен на все типы ламп. В маркировке цоколя после литеры «Е» указывается диаметр резьбы в миллиметрах.

Цоколь Эдисона может иметь один из десяти типоразмеров:

    Е5 – микроцоколь, обычно встречающийся у лампочек для иностранной бытовой техники, приборов и щитов управления;

Цоколь E5

Цоколь E10

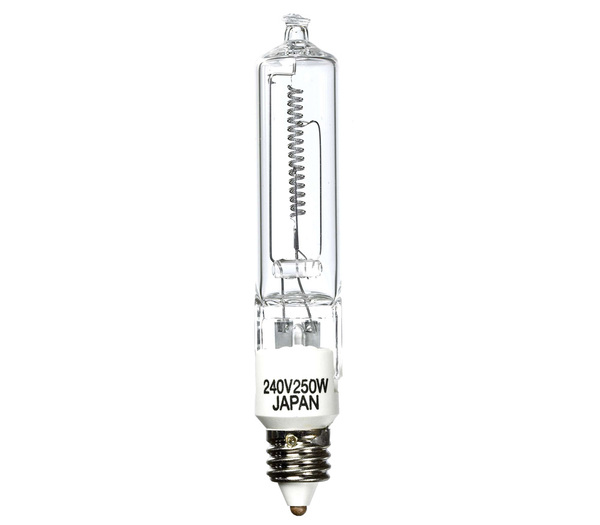

Цоколь E11

Цоколь E12

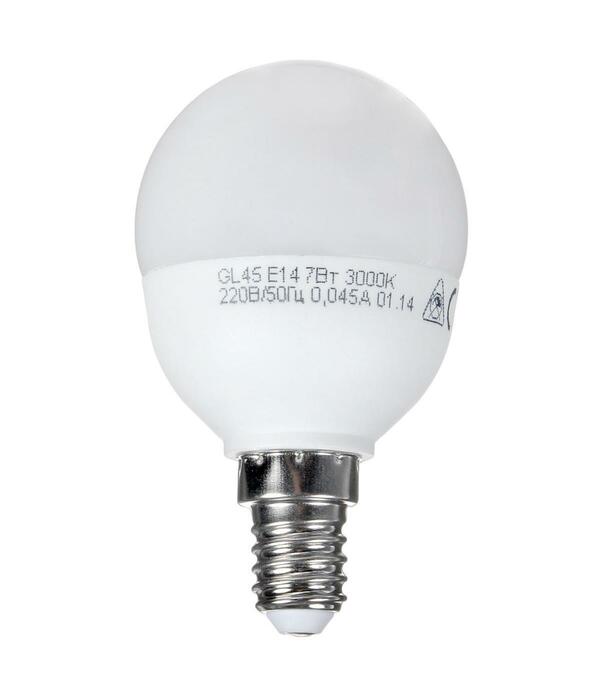

Цоколь E14

Цоколь E17

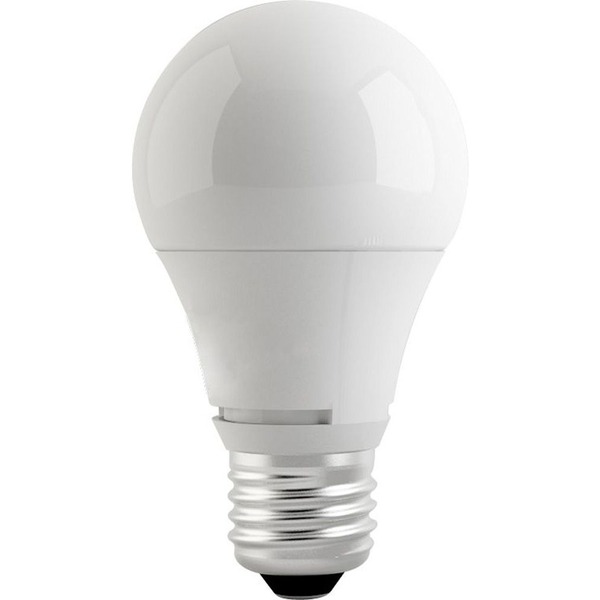

Цоколь E27

Цоколь E39

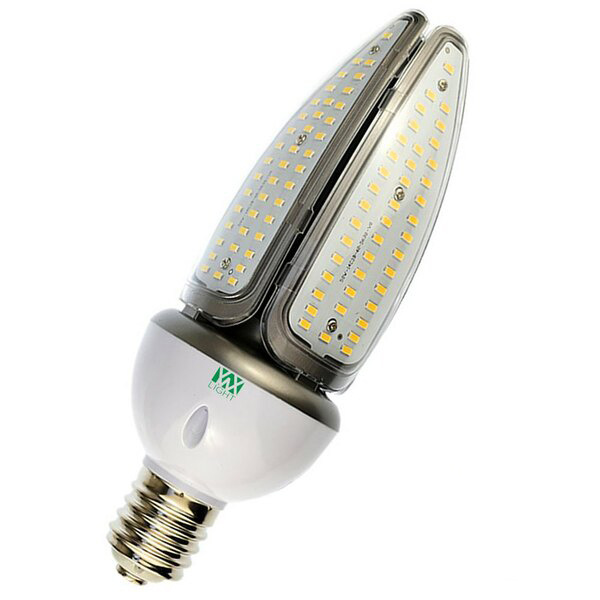

Цоколь E40

Этот тип подключения ламп применяется в самых разных сферах жизни человека, начиная от ёлочных украшений и заканчивая бытовой техникой и уличными системами освещения.

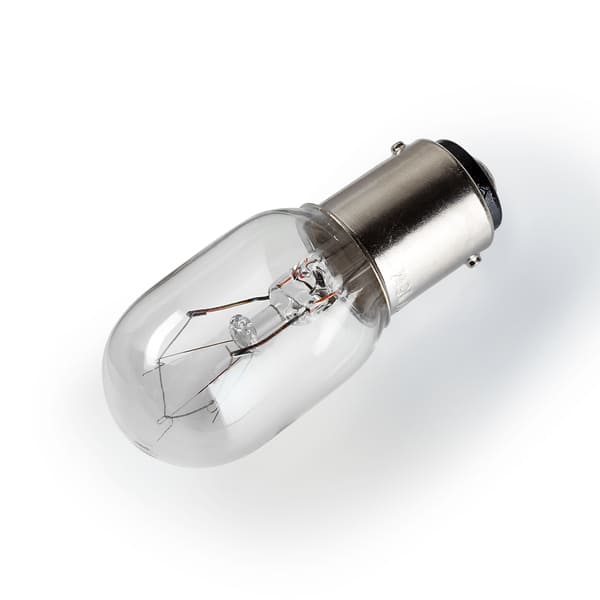

Другие названия – байонетный, штырьковый или штифтовой цоколь. У конструкций этого типа имеются боковые штифты, при помощи которых лампа без резьбы фиксируется в патроне.

Цоколь B

Крепления такого типа применяются в отраслях, где техника постоянно испытывает воздействие разного рода вибраций. При маркировке этих лампочек после литеры «В» указывается цифровое значение диаметра корпуса в миллиметрах, а также буквенное обозначение количества токопроводящих контактов: «s» – 1 контакт, «d» – 2 контакта, «t» – 3 контакта, «q» – 4 контакта, «p» – 5 контактов.

Читайте также  Кованые держатели для цветов - Информационный ...

Одна из основных сфер использования байонетных цоколей – осветительные приборы на транспорте. Подобные лампы можно встретить, например, в автомобильных фарах.

Форматы лампочек, на цоколях которых имеется по три и более токопроводящих контакта, в быту не применяются, они предназначены для специфических промышленных приборов с подсветкой.

Другое название – двухштырьковый разъем. Штырьковые цоколи имеют простую конструкцию, а потому находят применение во множестве сфер: ими могут оснащаться и галогенные микролампы и большие потолочные светильники люминесцентного или светодиодного типа. Соединение таких ламп с патроном осуществляется через контактные штырьки.

Цоколи типа «G» имеют несколько разновидностей и типоразмеров:

    G4 – маломощные лампочки-«галогенки» или светодиоды. Обычно используются в системах декоративной подсветки;

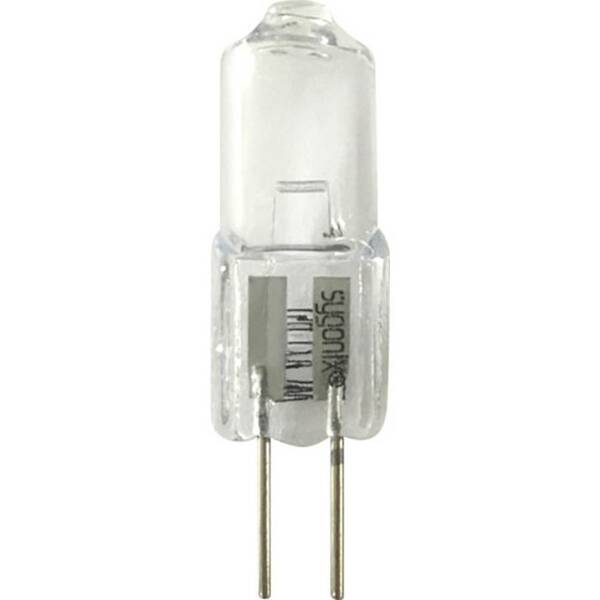

Цоколь G4

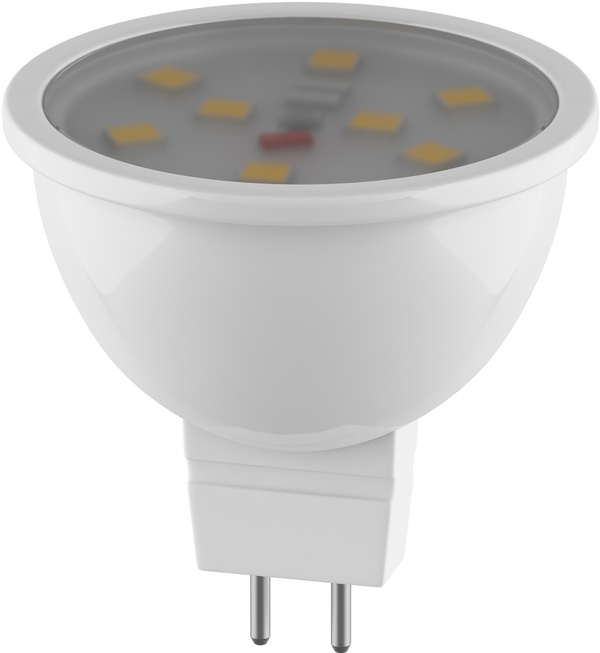

Цоколь G5,3

Цоколь GU10

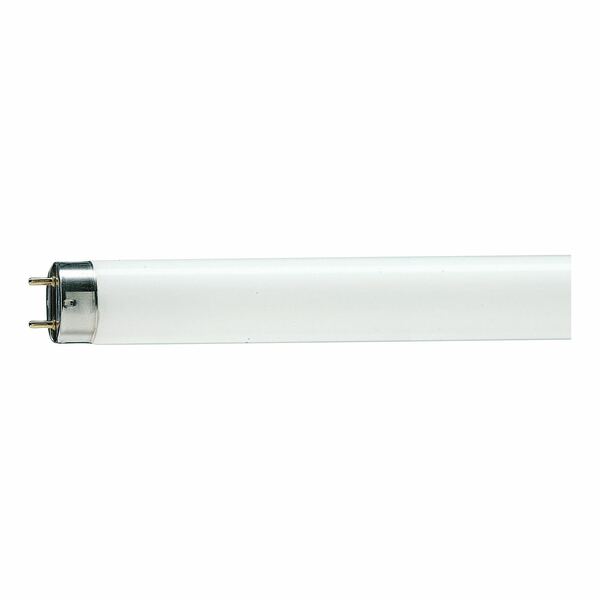

Цоколь G13

Цоколь G23

Цоколи с маркировкой «2G..» – сдвоенные, то есть имеют по 4 токопроводящих штырька.

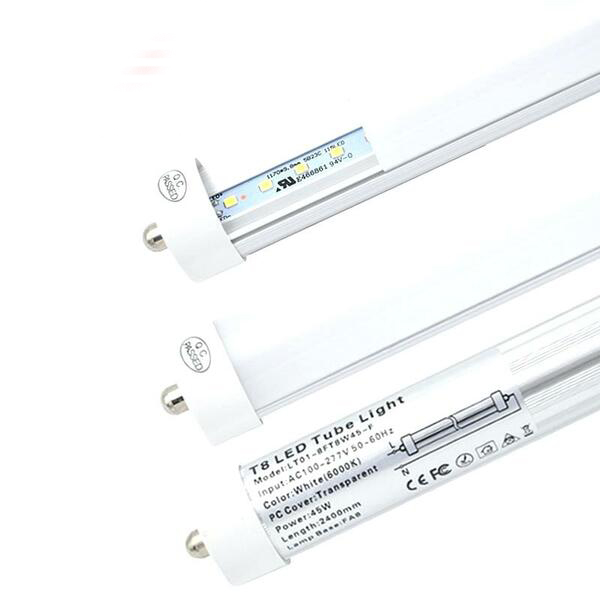

Другое название – одноштырьковый разъем. Некоторые лампы трубчатого вида имеют по одному токопроводящему контакту в форме штырька с каждой стороны колбы. Такой способ крепления позволяет надёжно фиксировать лампу в необходимом положении.

Цоколь F

Одноштырьковые цоколи существуют в 3 модификациях:

  • «a» – штырёк-«цилиндр»;
  • «b» – штырёк рифлёной формы;
  • «c» – штырёк особой формы.

Цифра в маркировке указывает на диаметр штырька (в мм). Цоколи с рифлёными штырьками в настоящее время выведены из употребления.

Другое название – цоколь с утопленными контактами. Лампы с цоколями этого типа обычно выглядят как стеклянные трубки с размещёнными на концах токопроводящими контактами.

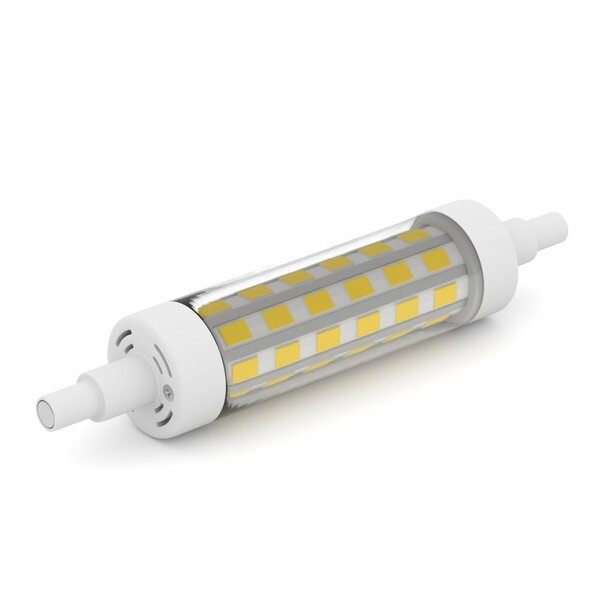

Цоколь R

К сети они подключаются через патроны, оснащённые встроенными пружинными механизмами. Цоколи «R» предназначаются для использования с лампами высокой мощности в условиях повышенных температур.

Подобные конфигурации приборов освещения встречаются в осветительных системах стадионов, строительных объектов, кроме того эти лампы могут применяться в прожекторах и автомобильных светильниках.

Другое название – софитный цоколь. Такие присоединения могут быть одиночными или располагаться с двух концов трубчатых моделей ламп. Они применяются в сценическом осветительном оборудовании, а также в подсветке ванных комнат, туалетных столиков, зеркал и т.п. Цифры после литеры «S» в маркировке обозначают диаметр его корпуса.

Цоколь S

Софитными цоколями часто комплектуется автомобильная подсветка. Такие лампы встречаются, например, в салонах отечественных автомобилей. Маркировка SV будет обозначать, что у цоколя лампочки коническое окончание.

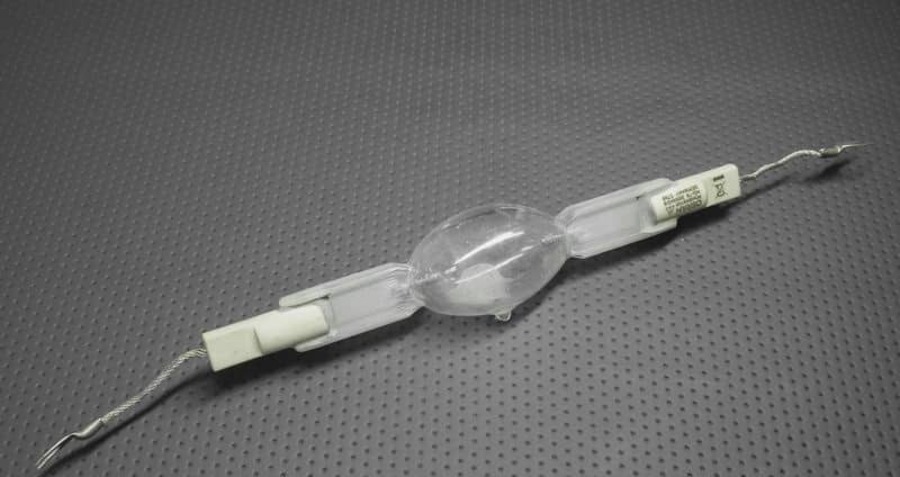

Другое название – цоколь с проводным соединением. Стандартный вариант подключения лампочки «патрон-цоколь» иногда заменяется кабельным соединением. Цоколи такого типа маркируют литерой «K».

Цоколь K

Подобные источники света используются на больших объектах, в разных частях которых обеспечены разные условия подключения прожекторов, в таких ситуациях подключать осветительную технику проще всего через проводное соединение.

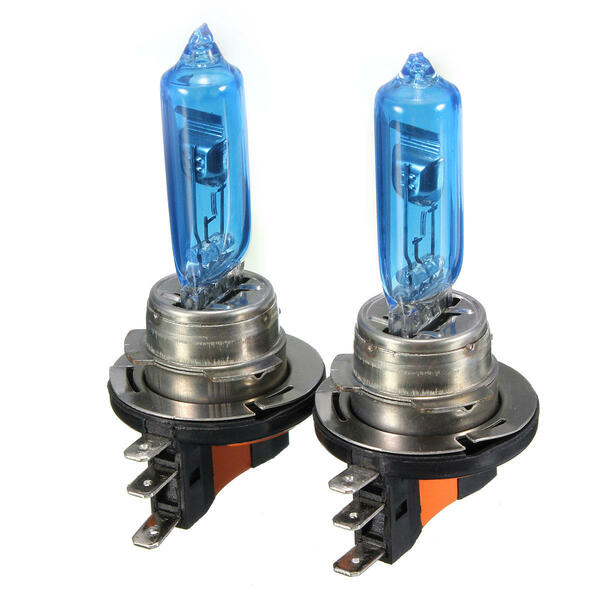

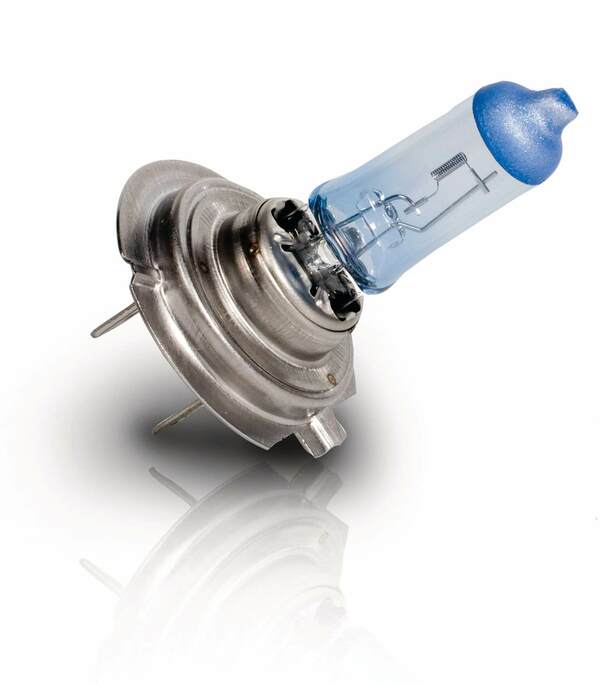

Цоколи с такой маркировкой предназначены для надёжной фиксации ксеноновых лампочек, предназначенных для работы в условиях постоянной вибрации и тряски при движении автомобиля.

Цоколь H

Токопроводящие контакты располагаются таким образом, что позволяют устанавливать источник света в нужном положении, обеспечивая таким образом правильную фокусировку фар.

Другие названия – фланцевый, фокусирующий цоколь. Эта модификация цоколя сходна с софитной (S), разница состоит лишь в том, что у цоколя P есть дополнительная рассеивающая площадка. Сборная линза, которой комплектуется данный тип, обеспечивает нужное направление светового потока, создаваемого лампочкой. Цифры в маркировочном коде указывают на величину диаметра фокусирующего элемента или горизонтальной площадки, на которой размещается линза.

Цоколь P

Цоколи типа P могут иметь самую разнообразную форму. Ими обычно комплектуются светильники прожекторного типа в уличных фонарях, а также в кинопроекторах, системах навигационной и автомобильной подсветки и т.п.

Другое название – телефонный цоколь. Модификациями этого типа оснащаются маломощные индикаторные лампы, которые обеспечивают мелкую подсветку разнообразной бытовой и оргтехники.

Цоколь T

Такими комплектуются пульты дистанционного управления, розетки и выключатели, компьютерные клавиатуры, бортовые панели и т.д. Маркировочные цифры после литеры «Т» обозначают ширину внешнего основания цоколя, на котором размещаются токопроводящие контакты.

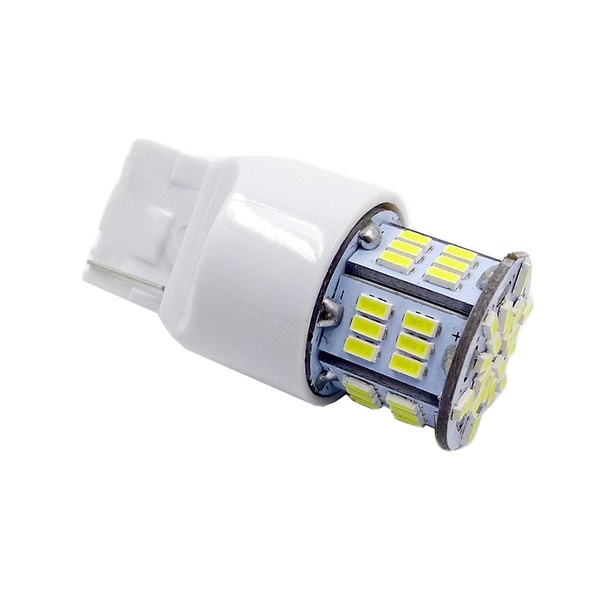

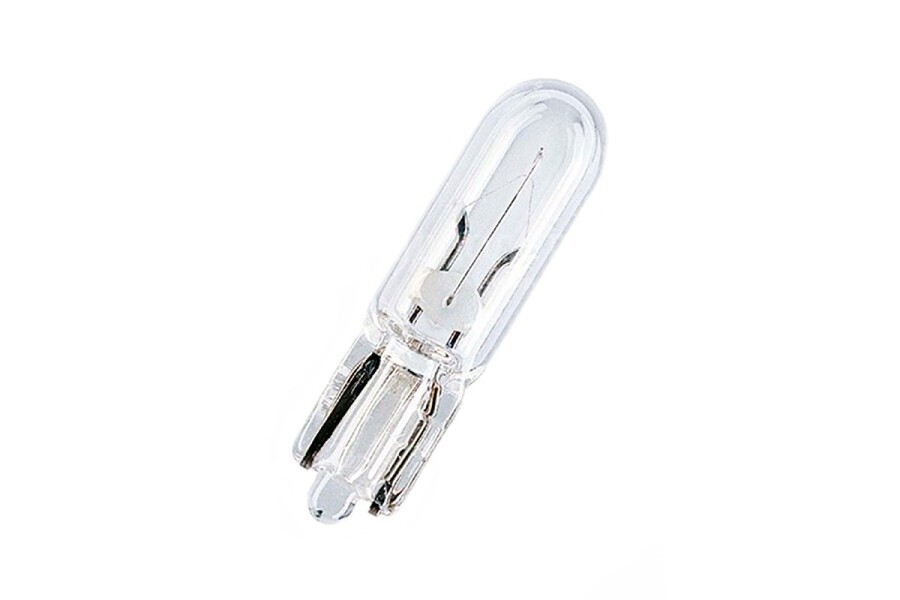

Тип «W» (лампы без цоколя)

Цоколь данной модификации не является самостоятельным элементом источника света, токопроводящие контакты в подобных осветительных приборах выводятся прямо из колб наружу.

Цоколь W (без цоколя)

Маркируются эти цоколи литерой «W», следующая за ней цифра указывает на толщину стеклянной части с токовым вводом, вторая цифра кода обозначает ширину основания цоколя (в мм). Лампы такой конфигурации встречаются в системах подсветки автомобилей (например, в указателях поворота).

При покупке лампочек, нужно обязательно проверять соответствие параметров их цоколей и маркировки патронов осветительных приборов. Если источник света не подойдёт к светильнику хотя бы по одной из характеристик, велик риск, что ваша техника выйдет из строя и потребует в дальнейшем серьёзного и затратного ремонта.

Виды цоколей для ламп освещения

Вне зависимости от того, какие виды лампочек при организации освещения планируется использовать: энергосберегающие, светодиодные, галогенные или аналоги накаливания, упор при выборе делается на цоколь. Учитывается разновидность и особенности конструкции осветительного прибора, чтобы подобрать нужный осветительный элемент к нему.

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Маркировка держателей ламп

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

  • резьбовой – Эдисона Е;
  • штырьковой G;
  • штифтовой B;
  • цоколь, контакты в котором утоплены – R;
  • фокусирующий – Р;
  • софитный аналог S;
  • кабельный вид К;
  • телефонный – Т;
  • бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Маркировка и обозначение резьбовых цоколей

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Типы цоколей для ламп освещения

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Еще одна особенность цоколей Е14, Е27, Е40 – питание от сети 220 вольт. Благодаря этому энергосберегающие лампы, которые требуют использования ПРА, могут подключаться напрямую к источнику питания.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

В обозначении держателя G могут быть и другие буквы: G4, GU4, GY4, G5, GU5.3, GX5.3, G6.35, GU10, G9, G12, G13, G23, G53, GU53, GX53, GX70. U, X, Y, Z – обозначают модификацию конструкции. При этом названные виды не являются взаимозаменяемыми.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Типы штырьковых держателей

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Типы держателей и растояние между штырьками

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант цоколя G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи люминесцентных ламп

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Определить подходящий вариант можно по маркировке: G12, GX70, G5, E27, E14, E40, GX53 и пр. Также виды ламп обычно указывают на конструкционные особенности. Например, для энергосберегающих или светодиодных осветительных элементов Т5 подходит вариант G5.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
Для любых предложений по сайту: [email protected]
