Изготовление простого сварочного стола

Удобный и качественно изготовленный верстак для сварочных работ позволит облегчить труд сварщика. Его можно снабдить полками и ящиками для инструментов, разместить на нем держатель, струбцины, а современные модели оборудованы даже системой вентиляции. Самый простой стол или верстак можно сделать своими руками.

Основные требования по организации рабочего места

Размеры сварочного стола подбираются индивидуально. Перед тем как подготовить чертежи или эскиз, необходимо ознакомится с требованиями охраны труда к данной конструкции.

Работа с электросварочным оборудованием представляет угрозу здоровью не только сварщику, но и окружающим:

  • излучение от сварки вызывает резь в глазах и может привести к повреждению органов зрения. Поэтому при работе необходимо закрывать рабочую область экранами. Этим вы обезопасите себя и окружающих;
  • опасность представляют и газы при выполнении сварочных работ. Поэтому на посту должна быть оборудована вытяжка или работы должны проводиться в местах с хорошей естественной вентиляцией;
  • работа с электрооборудованием требует обеспечения надежной системы заземляющего устройства. Помещение должно быть сухим, при повышенной влажности работать лучше в диэлектрической обуви;
  • ветошь и другие горючие вещества должны находиться в закрытом ящике. При обустройстве мастерской в гараже обязательно уберите бензин и масла от места проведения сварочных работ.

Только обеспечив безопасные условия проведения электрогазосварочных работ можно приступать к изготовлению сварочного стола. Его можно сделать самым простым стационарным или приварить колеса. Встречаются модели поворотных сварочных столов, но самостоятельно выполнить такую конструкцию будет сложнее. В ней столешница поворачивается в вертикальной плоскости.

Подготовка деталей

Рассмотрим два варианта стола, которые можно сделать в домашних условиях. Весь цикл работ разбит на несколько этапов. Перед началом работы надо убедиться в исправности кабелей, электроинструмента и защитной одежды. При этом особое внимание следует уделять защитным очкам и сварочной маске.

Наиболее универсальной и простой будет конструкции из профильной трубы. Пусть ее высота составит 900 мм, длина 1100, а ширина 660.

Для удешевления конструкции сварочного стола предусматривают установку столешницы из фанеры с обшивкой тонким металлом. Лучшая столешница – это конечно плита из металла толщиной не менее 8 мм. Но это очень затратный вариант.

Для работы потребуется:

  • профильная труба с полкой 40 мм – 10 м;
  • стальная полоса шириной 40 мм, толщина не менее 5 мм – не менее 200 мм;
  • лист фанеры длинной 1100 мм и шириной 660;
  • листовая сталь не более 2 мм толщиной для обшивки столешницы. Ее требуется сделать немного большего размера с учетом загибов;
  • косынки из листовой стали 2 мм.

В данном варианте сварочного стола предусмотрено несколько полок, но можно изготовить ящики. Для полочек понадобится уголок с полками 30 мм, длиной 600 мм. На 2 полки понадобится 4 заготовки. Сами полки лучше выполнить из листов ЦСП.

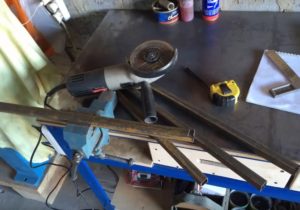

Болгаркой нарезают заготовку по размерам. На ножки потребуется 4 заготовки по 840 мм из профильной трубы. Для верхней рамы надо подготовить 2 отрезка по 1100 мм и 3 по 580 мм.

На нижние перемычки сварочного стола потребуется один отрезок 1020 мм и 2 по 580 мм. Для полок из уголка отрезают 4 детали по 580 мм.

После реза остается заусеница, ее необходимо удалить либо болгаркой или напильником. Выполнив подготовительные работы, приступаем к сборке сварочного стола.

Сборка верхней рамы

Чтобы собрать верхнюю раму сварочного стола, на ровную поверхность выкладываем заготовку. Перемычки вставляются между длинной заготовкой рамы, поэтому они сделаны на 80 мм меньше (с учетом 2 продольных профилей). Чистый размер конструкции будет именно 1100/660. При использовании другой профильной трубы или металлопроката надо обязательно учитывать этот фактор.

Выложив в плоскости, прихватывают все углы по 1 прихватке, промеряют диагональ и прихватывают со всех сторон. После этого еще раз промеряют диагональ и проверяют, чтобы все детали были в одной плоскости. Как говорят специалисты «чтобы не было пропеллера». Только теперь обваривают все стыки.

На расстоянии толщины фанеры от верха, изнутри приваривают косынки. Они ужесточат раму и послужат упорами для столешницы из фанеры.

Окончательная сборка

Для окончательной сборки переворачивают раму лицом вниз и выставляют ножки сварочного стола. Можно использовать строительный уровень, но подойдет и простой отвес. Прихватывают ножки, и еще раз проверяют правильность установки, подбивают молотком до нужного положения и проваривают все стыки. Для большей надежности сварки с внутренней стороны варят косынки. Они будут служить как ребра жесткости.

На концы ножек сварочного стола приваривают пятаки из полосы. Затем переворачивают стол и на расстоянии от низа 150-200 мм приваривают нижние перемычки. Размечают места крепления полок и варят уголки. Скелет несложной конструкции сварочного стола готов. Осталось зачистить все стыки болгаркой и проверить швы.

Далее все поверхности сварочного стола обезжиривают растворителем и наносят первый слой грунтовки. После высыхания устанавливают столешницу. Перед установкой фанеру нужно обработать пропиткой. Сверху фанеру укрывают листом металла с загнутыми краями. Прихватывают металл в нескольких местах к раме.

После высыхания при желании можно покрасить стол жаростойкой краской, а можно обойтись без покраски. На последнем этапе устанавливают полки.

Весь процесс изготовления рассмотрен на видео.

Мобильная конструкция

Стол для сварочных работ можно сделать немного меньше и оснастить ножками с приваренными колесами. Это будет мобильный вариант.

Самодельный стол ничем не уступает по надежности и качеству промышленному, при условии выполнении работ без спешки и с учетом всех рекомендаций. Недостаток такого варианта – неустойчивость при проведении сварочных и слесарных работ.

Процесс изготовления мобильного стола такой же, как стационарного, но понадобится сделать крепежные отверстия для колес.

После выполнения монтажных работ остается оснастить конструкцию. Оснастка может быть различной. Но обязательно на сварочном столе должны присутствовать тиски и различные струбцины. Конструкций достаточно много. Можно выполнить поворотный стол для сварки, установленный на одной ножке, закрепленной к жесткому основанию. Но смысл этих конструкций один – они делают работу сварщика более удобной и простой.

Сварочный стол своими руками

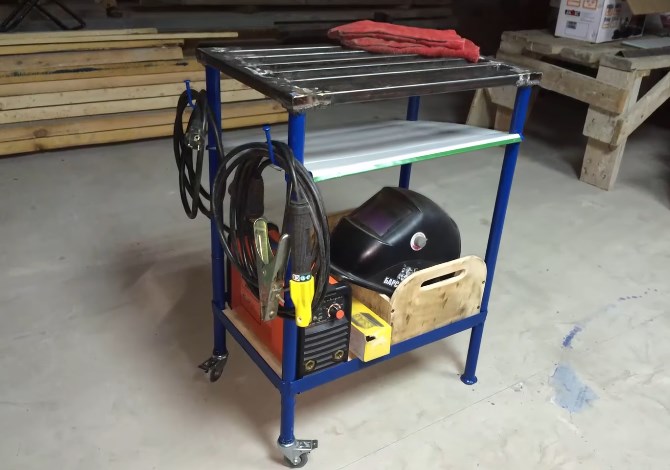

Уважаемые посетители сайта “Самоделкин друг” из представленной статьи вы узнаете, как можно самостоятельно сделать передвижной сварочный стол. Важный момент при работе сваркой -это профессионально подготовленное рабочее место… Каждому мастеровому человеку хочется установить у себя в мастерской или гараже, как можно побольше профессионального инструмента и приспособлений. Но цены сегодня сами знаете какие, простой человек не все может себе позволить. По этой причине приходится проявлять смекалку и применять умелые руки

Сварщику для удобства ведения работы просто необходим стол с решетчатой поверхностью, так же он должен быть мобильным, дабы можно легко его перемещать по мастерской, либо гаражу. Его можно сделать самостоятельно из профтрубы прямоугольного сечения и круглой водопроводной . Конструкция довольно простая которая представляет из себя стол с решетчатой столешницей, в нижней части расположена полка для хранения сварочного инвертора и сопутствующего инструмента.

И так, давайте конкретно рассмотрим, что понадобится для изготовления сварочного стола?

Материалы

  1. профтруба прямоугольного сечения
  2. водопроводная труба
  3. колеса 2 шт
  4. фанера
  5. краска

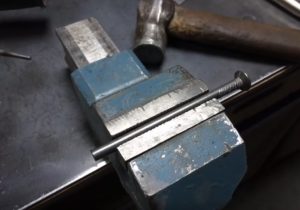

  6. гвоздь 150. 2 шт
  7. гайка
  8. уголок

Инструменты

  1. сварочный аппарат
  2. дрель
  3. болгарка(УШМ)
  4. наждачная бумага
  5. уголок
  6. металлическая линейка
  7. молоток
  8. струбцина
  9. кисть

Пошаговое руководство по созданию сварочного стола своими руками.

Первым делом был сделан небольшой чертежик на тетрадном листочке с нанесением размеров. В каждом случае размеры будут разные, потому как нужно исходить из своих физиологических особенностей. Из проф трубы прямоугольного сечения создается решетчатая столешница. Из водопроводной трубы изготавливаются ножки для стола. В нижней части стола приваривается уголок для последующей установки фанерной полки. Ручка из стального прутка, для удобства транспортировки стола. Вешалки изготавливаются из гвоздя 150 мм. Для удобства транспортировки. две ножки снабжаются колесами. Выпиливается из фанеры нижняя полка при помощи электролобзика. Установка защитного желоба из стального прута и листового металла. Так же для инструмента делается специальный ящик из той же фанеры. Покраска поверхности стола, кроме столешницы естественно. И вот все готово. Таким образом автор обзавелся сварочным столом для своей мастерской, теперь работа спорится, а эффективность труда повысилась в разы.

Изготавливаем сварочный стол своими руками

Сварочный стол своими руками

Настоящий хозяин, который не боится физического труда, всегда мечтает освоить мастерство сварщика, но для этого нужно подготовить рабочее место, купить подходящий сварочный аппарат и освободить угол в гараже или домашней мастерской. Также пригодится сварочный стол, изготовление которого под силу своими руками.

Самодельный стол для выполнения сварочных работ – идеальный вариант для обеспечения удобства, как начинающему сварщику, так и профессионалу. Естественно, что для изготовления такого приспособления нужно использовать металл, так как дерево моментально воспламениться от раскалённых металлических брызг в процессе проведения сварочных работ.

К тому же рабочий стол из стали намного эффективней деревянного аналога и по ряду других параметров. К металлической конструкции можно подключить кабель заземления от электросварки, чтобы не перетаскивать его постоянно с одного места на другое. Но прежде чем переходить к сборочным работам, необходимо определиться какие материалы и инструменты понадобятся для проведения всех мероприятий своими руками, и каких мер безопасности придерживаться в рабочем процессе.

Материалы для сборки сварочного стола

Из чего можно сделать сварочный стол

Первое о наличие чего нужно побеспокоиться для самостоятельного изготовления стола для электросварщика – это стальные пластины, из которых будет происходить сборка полок. Сразу хочется отметить, что в процессе приобретения металлических заготовок нужно особое внимание уделить их толщине. Специалисты советуют использовать 3 мм листовое железо, которое не превышает толщины допустимой для сварки сварочным аппаратом. Всего потребуется две стальные заготовки с размерами 44,5 на 75 см. Помимо пластин, понадобятся металлические уголки, порезанные по определённой длине:

  • 4 уголка 2,5 на 2,5 см и 460 мм длиной с концами, обрезанными под углом 45 градусов;
  • 4 заготовки из уголовок с алогичными параметрами как у предыдущих деталей, но длиною 760 мм;
  • 4 стальных уголка 3,2 на 3,2 см и 915 мм длины для ножек стола.

Также из расходных материалов и комплектующих потребуются следующие элементы:

  • 4 колёсных опоры с резьбовыми соединениями и гайками к ним;
  • 4 специальных гайки для соединения резьбовых шпилек;
  • 4 стопорных кольца для крепления колёсных элементов;
  • отрезок трубы длиной 75 мм и сечением 30 мм, если стол будет использоваться для газовой сварки.

Естественно, для сборки сварочного стола своими руками понадобится инструмент из следующего перечня:

  • электросварка и все комплектующие к ней: кабеля, зажимы электроды и т.д.;
  • пассатижи, два угольника, строительная рулетка, мел, линейка и молоток;
  • 3 специальных струбцины С-образной формы;
  • ножовка по металлу, а лучше электроболгарка для выполнения пропилов под заданным углом.

Последовательность самостоятельной сборки стола

После того как подготовительный процесс по закупке расходных материалов и подготовке всего необходимого инструмента будет окончен, можно переходить к непосредственной сборке сварочного стола своими руками. С данной целью специалисты рекомендуют придерживаться определённой последовательности несложных действий.

Сборка сварочного стола

  1. Свариваются рамы с полками для столешницы. Для этого совмещаются заготовки из уголков длиною 760 и 460 мм и соединяются с помощью электросварки.
  2. Важно соблюсти, чтобы соединяемый угол соответствовал 90 градусам.
  3. Сборка второй рамы выполняется по аналогии.
  4. Подготовленные заготовки прихватывают сваркой.
  5. После этого своими руками приваривают столешницу к подготовленной раме. С этой целью используют металлическую пластину, к которой прикладывается рама.
  6. Важно помнить, что перед тем, как делать сплошной сварочный шов нужно сделать несколько прихватов по периметру столешницы. Это позволит предотвратить деформацию конструкции от воздействия высокой температуры во время сварки.
  7. Вторую полку изготавливают аналогично первой заготовке.
  8. На следующем этапе монтируются ножки опять же с помощью сварочного аппарата. Ножки также должны размещаться строго перпендикулярно столешнице. Для фиксации отдельных элементов используется струбцина.
  9. Далее, выполняется самостоятельная сборка и фиксация второй полки. Полки располагается на расстоянии 700 мм друг от друга.
  10. Все отдельные детали фиксируются прихватками и только после проверки геометрии сварочного стола собранного своими руками выполняется окончательное обваривание швов.
  11. После установки всех 4 ножек переходят к монтажу колёс.
  12. Если рабочее место будет использоваться для газовой сварки, то дополнительно приваривается держатель, в котором будет размещаться горелка. Для этого используется заготовка из трубы.

В процессе работ по сборке нужно следовать правилам техники безопасности, ведь нет ничего ценнее, чем человеческое здоровье. Проводя сборочные работы важно пользоваться защитной амуницией: перчатками, очками или щитком.

Меры предосторожности при работе за сварочным столом

Ни для кого не является секретом, что работы со сварочным аппаратом сопровождаются определённой опасностью и поэтому человек должен обезопасить себя от возможных неприятностей при самостоятельной работе за рабочим столом. Перед тем как начинать любые работы, необходимо учесть следующие факторы:

  • Важно обеспечить качественное проветривание на месте проведения работ. Оптимальным вариантом является установка вытяжной вентиляции.
  • Предохранение от поражения электрическим током. С этой целью необходимо работать в специальных перчатках сварщика и соблюдать, чтобы они всегда были сухими.
  • Защита глаз от дугового излучения. Для этого в обязательном порядке нужна защитная маска или очки.
  • Предохранение рабочего стола от металлических брызг. Перед проведением сварочных мероприятий нужно очистить место работы от любого мусора особенно легко воспламеняемого. Нужно убрать тару с краской, вымести опилки и особенно убрать ёмкости с горючим, если мастерская обустроена в гараже.

Также для проведения сварочных мероприятий были специально разработаны защитные средства, без которых начинать работы не рекомендовано.

Приобретение готового стола сварщика

Изготовление сварочного стола

Если человек не хочет ну или по каким-либо причинам не в состоянии смастерить сварочный стол своими руками он всегда может приобрести готовую конструкцию в магазине. При этом выбор должен, основывается на том, с какой целью будет использоваться рабочее место сварщика. Если пространство в мастерской ограничено, а сваривать будут небольшие металлические детали, то можно купить стол складной конструкции.

Очень удобным и функциональным считается сварочный стол поворотной конструкции, но такое изделие достаточно дорогостоящее. Современные сварочные столы имеют привод на поворотной части, что в значительной мере упрощает сварочный процесс. Благодаря механизации сварочных мероприятий также улучшается качество сварного шва.

Сварочный стол, снабжённый поворотным механизмом, позволяет проводить полный цикл работ, не двигаясь с места. Благодаря вращению заготовки сварщик получает доступ к любым даже труднодоступным точкам увесистой металлической детали. Сварочные работы, проводимые на таком рабочем месте, отличаются повышенной эффективностью, качеством и безопасностью.

Сделать сварочный процесс удобным, вполне возможно, собственными силами. При этом совершенно необязательно прилагать к этому нечеловеческие усилия или затрачивать баснословные денежные суммы. Сборка сварочного стола – процесс совершенно несложный, особенно если придерживаться рекомендаций специалистов.
