Самодельный гусеничный снегоход: фото сборки, видео испытаний

Оригинальный самодельный снегоход на гусеничном ходу, сделанный своими руками из 200 кубового двигателя «Sadko»: фото пошаговой сборки с описанием, также видео испытаний гусеничного снегохода.

Автор самоделки Евгений Венгловский, решил подготовиться к зиме основательно и покатать жену и ребятишек на собственном самодельном снегоходе. Задумка удалась, в конце статьи будет интересное видео с катанием по снежным сугробам, но сначала давайте посмотрим процесс сборки транспортного средства.

Сборка снегохода.

Для постройки снегоходов очень хорошо подходят двигатели по типу «Лифан», автор решил использовать аналогичный двигатель объёмом 200 кубов на 6,5 лошадиных сил «Sadko GE 200 R».

Этот двигатель идёт уже с понижающим редуктором (1/2) и центробежным автоматическим сцеплением, которое срабатывает при увеличении оборотов двигателя, что идеально подходит для самодельных, снегоходов, мотоблоков, картов и прочей техники.

На фото двигатель китайского производства «Sadko».

двигатель для снегоходов

двигатель садко

Рама снегохода выполнена из профильной трубы 25 х 25 с толщиной стенки 2 мм.

рама снегохода

Гусеница сделана из конвейерной ленты толщиной 3 мм, ширина ленты 300 мм, сама лента была разрезана вдоль пополам по 150 мм.

самодельная гусеница снегохода

Траки сделаны из пластиковой водопроводной трубы диаметром 40 мм, толщиной стенки 5 мм. Труба разрезана вдоль.

траки

Траки прикручены к конвейерной ленте болтами М6 с широкой шляпкой, болты закручены гайкой через шайбу и гровер. Края ленты соединены такими же болтами.

гусеница

Ведущая ось гусеницы.

Ведомая звезда от Минска.

Звёзды для гусеницы от снегохода «Буран», направляющие барабаны самодельные.

Опорная лыжа снимает часть нагрузки с гусеницы, в верху направляющие ролики.

Задняя ось передвигается по раме по направляющей, что позволяет натянуть гусеницу снегохода.

Передняя ось неподвижна.

Ведомая и ведущая звёзды, а также цепь от мотоцикла Минск. Цепная передача с передаточным числом 1 к 3.

Рейка рулевого управления.

Шарниры выполнены с помощью резьбового соединения, гайка и шпилька на М16.

рулевое управление

Лыжи взяты от детского снегохода и усилены профильной трубой.

На фото показано как звезда зацепляет трак гусеницы.

фото самодельного снегохода

Сидение сделано из фанеры в виде ящика, спереди место для ребёнка, сзади для двух взрослых.

Средняя опорная лыжа.

сборка снегохода

цепная передача

Техника готова к испытаниям.

самоделка снегоход из двигателя sadko

Снегоход идёт уверенно с полной загрузкой.

строим сами снегоход

На фото автор самоделки: Евгений Венгловский.

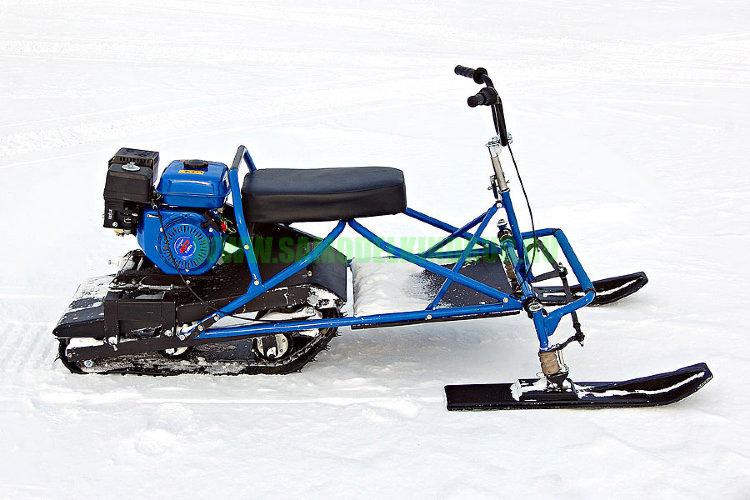

снегоход своими руками

Рекомендую интересное видео автора о сборке гусеничного снегохода и его испытаниях.

Мини-снегоход своими руками

Уважаемые посетители сайта “Самоделкин друг” из представленного материала вы узнаете, как самостоятельно собрать снегоход с двигателем от мотоблока. Предоставлены пошаговые фото сборки и видео с обкатки мини-снегохода. Каждый заядлый рыбак и охотник прекрасно знает, что зимой по рыхлому снегу передвигаться на лыжах не очень то удобно, а когда необходимо преодолеть расстояние в несколько десятков километров до заимки, зимовья, охотничей избушки, или до водоёма, то здесь вообще “труба)) Для преодоления больших расстояний необходим снегоход, но цены на заводские машины не по карману простому человеку, опять же ремонт и запчасти обойдутся в копеечку. Так что делаем сами, своими руками))

Для постройки снегохода автор использовал двигатель от мотоблока “Lifan” мощностью 9 л/с, данный вид двигателя сегодня очень популярен среди самодельщиков, куда только их не ставят) трактора, вездеходы, лодки итд. ДВС расположен в задней части машины прямо над гусеницей, кстати она сделана из половины БУРАНовской гусеницы разрезанной пополам.

Снегоход шустро бегает по рыхлому снегу везя двух человек и полозья с поклажей, что в очередной раз доказывает что дело Кулибина живет и развивается)

Материалы

  1. ДВС “Lifan” 9 л/с
  2. проф-труба “квадрат”
  3. гусеница “Буран”
  4. цепь
  5. звезда
  6. болты, гайки и тд
  1. сварочный инвертор
  2. УШМ
  3. дрель
  4. набор гаечных ключей

Сборка снегохода своими руками.

Данный снегоход очень компактный и при этом быстро собирается и разбирается, буквально за 5 минут. Так же легко помещается в разобранном виде в багажное отделение легкового автомобиля.

Гусеница сделана из БУРАНовской гусеницы разрезанной пополам, дополнительно установлены алюминиевые траки сделанные из профиля.

Вот такой снегоход)

САМОДЕЛЬНЫЙ СНЕГОХОД

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Всем привет!
Как и обещал создаю темку по самодельному снегоходу.
Сразу хочу сказать, человек я в этом деле новый , ранее в данном направлении ничем не занимался и даже не катался ни разу на чем-то подобном , кроме лыж и санок в детстве. Поэтому просьба строго не судить, если СПЕЦАМИ будет выявлено что-то не ладное.

Начну с того что на данную самоделку пришлось потратиться. Приобрел двс лифан 9 кобылок , вариатор в сборе сафари-каюр, гусю буран короткую , ну и по мелочам кое-что , колесики , подшипники( у нас они в 2 раза дороже) , ремень , цепь + звездочки. Наконечники на рулевые тяги (вазовские ) и ручки на ураловский руль покупал в Брянске, итого , с доставкой с Рыбинска до родного гаража все обошлось в 30 тонн нашими бибиками. К слову , самый дешевый отечественный одноместник (но с более высокими х-ками) стоит 140тыр , поэтому есть над чем задуматься
То что увидете ниже , сделал во время отпуска за 9 12-часовых рабочих дней, + день на покраску и сборку в общей сложности.
Ниже буду потиху пояснять что по чем .

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Переднюю подвеску решил делать традиционно, как на большинстве заводских, с амортизаторами, заднюю скумекал из головы, не знаю что с этого выйдет, о ее достоинствах и недостатках смогу говорить только после испытаний зимой.
Начну по порядку, как и делал.
Пока заказывал груз и ждал его , начал делать лыжи.
За основу был взят текстолит 6мм , передний нос лыжи приклепан к текстолиту на ал. заклепки 5мм , нос из нержа 3мм, низ лыжи прошит так же нержом 1мм и приклепана ал. направляющая по центру лыжи снизу. сверху на лыже установлен профиль стальной п-образный со стенкой 3мм , примерно 60х40мм , для жесткости и подцепа к нему поворотного механизма. Габариты лыжи 800х250мм. Вес 7,5кг (одной)

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Фото и видео буду выкладывать постепенно, с писаниной для пояснения. Видео еще на ютуб не грузил, если успею, то сегодня скину. там работа вариатора и пару слов об устройстве.

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Вот фото полученного груза (мелочь не показана)

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Рама.
Делать ее решил из профиля 60х30х3мм , довольно прочный и легкий профиль , с ним уже дело имел ранее поэтому и рискнул с него. Так проще, чем делать раму фермой из более мелкого профиля. Рама конструктивно-ступенчатая.
Предварительно были просчитаны и просверлены все нужные отверстия , как в самой раме, так и в плите под вариатор и двигатель.

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Выходил денек на работу, мелочи недостающие доделал , и пружины на переднюю подвеску навил, проволока 6мм, ср. Д 42мм , дома термообработал, осадил их , и получилось по усилию сжатия то что хотел. Цилиндрики использовал от сидений мтз, немного доработав их под установку пружин.
На заднюю подвеску поставил один мт-ураловский аморт , во все аморты залил тр-ное масло, работают не плохо.

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Вот такие колесики использовал для тележек задней подвески, они под 205е подшипники

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Изготовил тележки задней подвески и примерялся к раме, пришлось немного повозиться с подгонкой местонахождения амортизатора. После подгонки разбирал и грунтовал.
Кинематика не сложная, даже простая и довольно широкий предел хода тележек, теоретически, при переезде через скажем небольшое бревнышко, поочередно будет работать каждая пара катков (их 4 пары, по 2 на каждой тележке) , но как это будет на практике, пока не знает никто, покажут испытания.

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Задняя подвеска сделана из трубы 34 , кроме верхних несущих труб , те с чуть более толстой стенкой , около 4,5мм.
Теперь о передней подвеске . Сделана из пол-дюймовой трубы. К раме крепится через сайлентблоки.
Данная установка амортизатора обеспечивает полный ход лыжи 85мм, под собственным весом она проседает на 30мм(каждая лыжа) , для езды запаса в 55мм думаю хватит.
Поворотные рычаги с мелким зубом и валики с тем же зубом для поворотных кулаков позаимствовал от сиденья комбайна дон1500, только чтоб люфт на шлицах убрать пришлось рычажки разрезать и приварить проушины под стяжку болтом, люфт исчез. Валик на 25мм, трубки выточены на 3 десятки на плюс с учетом осаживания после сварки, . К валикам приварены сайлентблоки для стыковки с лыжами .
Мелкошлицевое соединение дает возможность быстро изменять величину рулевой трапеции в нужную сторону. По трапеции будут фото в сообщениях ниже.
А пока фото подвески.
