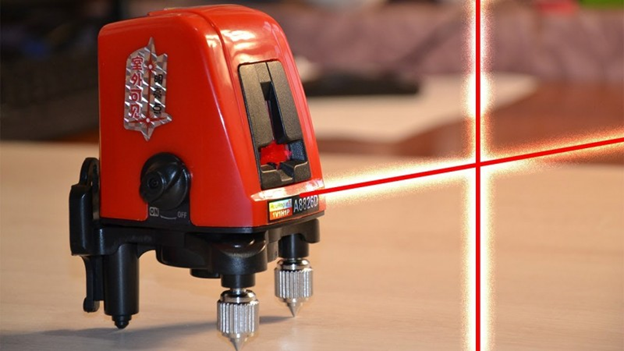

Ремонт лазерного уровня своими руками

Любое оборудование рано или поздно выходит из строя и не важно кто его производитель Китай, Россия или Япония – ничто в этом мире, к сожалению, не вечно. Очень обидно, когда ломается очень нужный инструмент во время работы и необходимо либо срочно искать ему замену, либо нести в мастерскую – и то и другое отнимает много времени, сил, нервов и конечно же денег.
Правда стоит учитывать, что по большей части оборудование, инструмент выходят из строя не потому, что пришел срок или был какой-то брак, а потому что сами пользователи не соблюдают инструкцию по эксплуатации и в итоге ресурс дрели, перфоратора, «болгарки» заканчивается куда как быстрее, чем должен бы быть. При этом не стоит забывать и о том, что есть инструменты, которые требуют к себе куда как более бережного отношения – именно к таким относится лазерный уровень. Помимо всего прочего – данный аппарат нельзя назвать дешевым, стоимость его может быть крайне высока в зависимости от заложенного функционала. Но, есть возможность небольшие проблемы устранить самостоятельно, не прибегая к помощи штатных мастерских и не тратя денег на обслуживание и восстановление агрегата.

Самые часты поломки лазерного уровня и способы их устранения

1. Погрешность при замерах лазерным нивелиром.

С помощью лазерного нивелира крайне легко нанести необходимую разметку на плоскости по горизонтали и по вертикале. Делать это просто, быстро и удобно, так как аппарат выдает точки и линии с большой точностью. Погрешность у них конечно же есть, и она отмечается в сопроводительных документах в миллиметрах на метр удаления метки от прибора. У бытовых вариантов допускается до 3-5мм на десять метров, а у профессиональных 1-3 миллиметра на те же десять метров. Чаще всего перед покупкой никто эту цифру не проверяет, хотя надо бы это делать даже если берете ту же Лейку и Макиту, не говоря уже о малоизвестных компаниях или лазерных уровнях, выпущенных трудолюбивыми китайцами. Конечно, крайне редко погрешность сильно отличается от указанной в инструкции по эксплуатации, но бывает, что ее обнаруживают только принеся уровень домой. Это однозначный брак и тут сразу надо сдавать агрегат, не пытаясь найти ему замену. Но, бывает еще и так что погрешность появляется после неаккуратного обращения с прибором: роняли, использовали за пределами допустимых температур, попала влага, пыль и так далее.

Если вы заметили, что ваш лазерный уровень начал откровенно лажать с данными то, чтобы наладить его безупречную работу поможет юстировка.

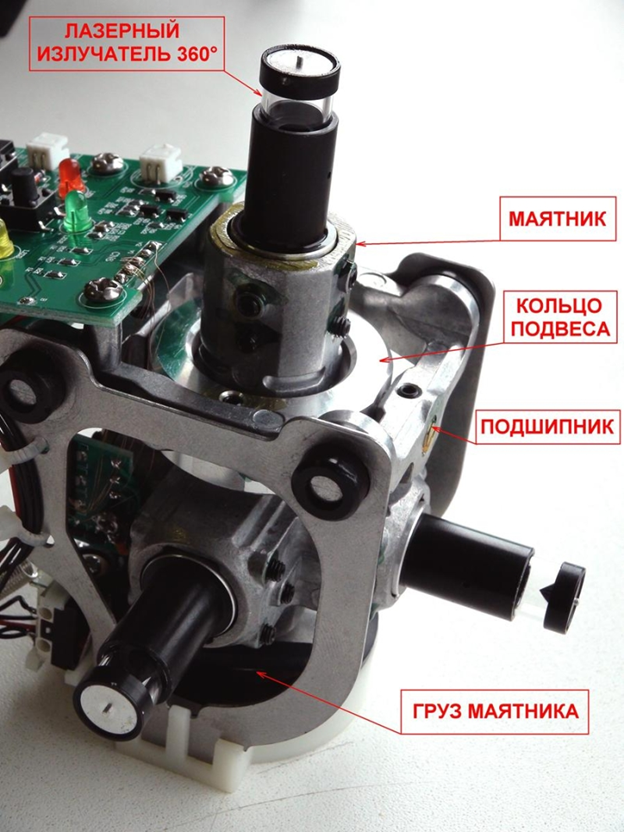

Некоторые модели можно вернуть в строй воспользовавшись регулировкой с помощью различных винтов маятника, таким образом можно в значительной мере сократить погрешность при работе аппарата. В сети довольно много видео, где показана подробно юстировка таким вот нехитрым способом, но так как она имеет существенные ограничения по применению рассматривать его в данном случае подробно мы не станем.

Все работы с винтами будут зависеть от того, как устроен лазерный нивелир. В нем могут быть установлены либо диоды в корпусе из металла, либо диодная лазерная трубка. Понятное дело, что способ настройки одного совершенно не подходит для настройки другого. К тому же если в обычных агрегатах схема расположения винтов неизменна, то вот те, что принято называть 3D аппратами могут быть разные варианты и конфигурации.

Самое удобное для юстировки, если в уровне есть четыре настроечных элемента и размещены попарно. Очень неудобно регулировать прибор, если у него три винта, и они находятся по сторонам корпуса.

2. Вышел из строя излучатель.

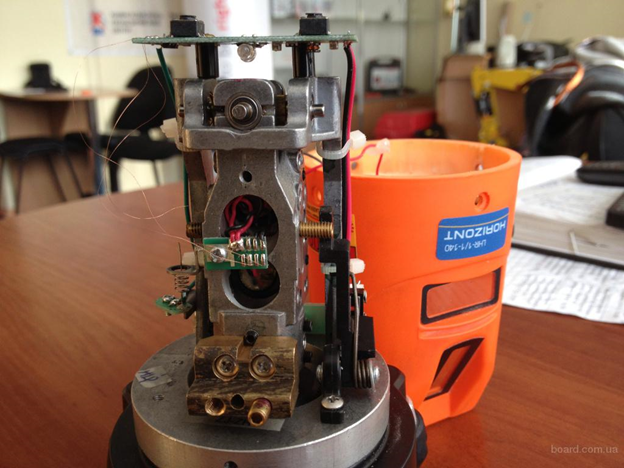

Это еще одна частая проблема всех лазерных уровней, да и вообще лазерной аппаратуры в целом. Без этого построить точки и линии не представляется возможным. Причины могут быть совершенно разные.

Очень часто вследствие удара от платы отходят контакты или обрываются проводки – они очень тонкие, выполнены из медной проволоки, повреждаются крайне легко и быстро.

В данном случае нужно найти место обрыва: для это удобнее всего аккуратно пинцетом поддернуть каждый проводок и так можно довольно легко найти тот, что отошел от платы либо оказался оборванным. Вышедший из строя медный провод надо заменить на аналогичный. Размер проводка на замену должен быть не менее 0,08 мм и не толще чем 0,1 мм.

Вторая причина поломки светового излучателя – вышедший из строя светодиод. Его починить не выйдет понятное дело – только возможна полная замена на аналогичный. Проблема тут в том, что найти оригинальную запчасть любому более или менее известному бренду у вас просто не выйдет. Дело в том, что производители крайне незаинтересованные в том, чтобы их изделия подлежали ремонту – намного выгоднее, если пользователь не понесет в ремонт, а купит новый прибор. Но, варианты по замене светодиода есть всегда и легко можно найти аналог в мастерских, развалах или китайских сайтах типа «Али».

Замена самого диода процесс несложный и достаточно минимального навыка, чтобы все получилось. После того, как ваш уровень заработает не забудьте провести полную его настройку заново, как если бы только купили.

3. Дрожание луча

Часто можно увидеть, что луч как бы мигает или «пробегает» через какие-то доли секунд снова. Это мешает работе, да и просто раздражает, честно говоря. Проблема кроется в том, что такой сбой дают магниты, находящиеся под маятником. Мешать нормальному функционированию магнитов может мусор и пыль, которые попали на них или то, что один из них вышел из своего гнезда и держится непрочно.

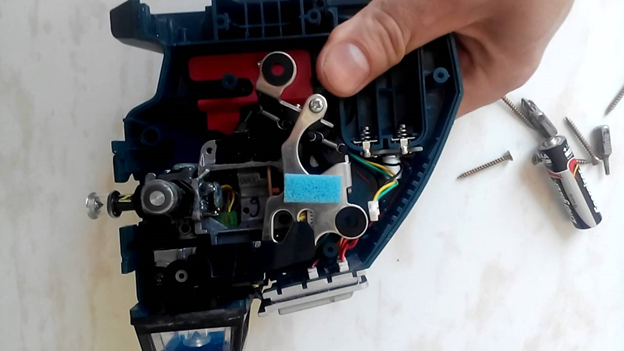

Для устранения такого недостатка нужно полностью разобрать уровень, вынуть маятник, некоторые модели потребуют не только полной разборки, но и распайки платы с теми тонкими проводами, о которых мы говорили выше.

3. Западают кнопки на панели управления

Корпус современных лазерных нивелиров не только прочный, но еще и довольно-таки герметичный. Что, впрочем, не мешает совершенно ломаться кнопкам, чаще всего это происходит из-за того, то внутрь проникает пыль и оседая на плате выводит кнопки из строя. Впрочем, так происходит с любыми приборами, которые используются во время строительства или ремонта.

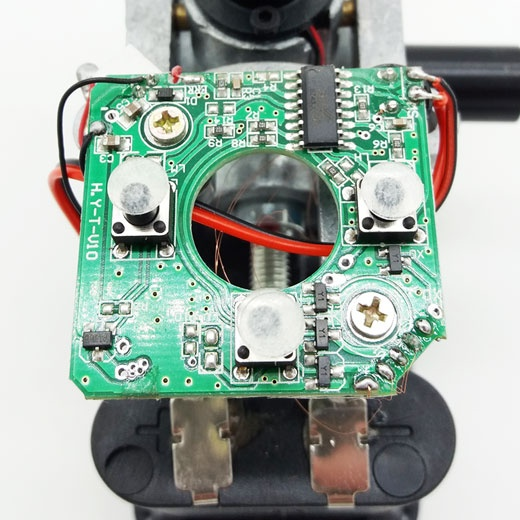

Плата управления спрятана внутри корпуса, а на поверхности мы видим лишь несколько кнопок, которые окружены резиновой или пластиковой прокладкой. Также это может быть и просто мембрана, сделанная из целого куска ПВХ с небольшими выпуклостями. Пыль, мелкий мусор, попадая между контактами платы и кнопкой становится препятствием для прохождения сигнала и панель управления целиком или частично выходит из строя. Чаще всего это становится заметно по плохому срабатыванию кнопки, когда нужно несколько раз нажимать на нее для получения нужного результата.

Чтобы вернуть плате работоспособность – аккуратно снимете верхнюю панель и почистите ее от пыли и мусора сухой щеткой и протрите салфеткой, смоченной в спирте или ацетоне. Обычно этого бывает достаточно.

4. Пропадает блокировка маятника после отключения прибора

Обязательным условием долгого срока эксплуатации лазерного уровня служит обязательная блокировка маятника после выключения нивелира. Если же после того, как выключили агрегат, маятник не заблокировался, то в самом скором времени его работоспособность заметно снизится. Кажется, что неисправность невелика, но она очень сильно влияет на работу прибора потому нужно ее как можно скорее устранить, чтобы последствия не стали совсем уж катастрофическими. Чаще всего проблема заключается в том, что произошло заклинивание маятника и убрать ее не составит труда.

6. Линия лазера очень широкая

Обычный расчет толщины луча ведется по формуле: плюс половина миллиметра на каждые пять метров расстояния от прибора. Начальная линия обычно имеет ширину около полутора миллиметров на расстоянии два метра от светодиода. Но, бывает так что изначальная линия луча уже очень широкая: три или пять миллиметров. Это говорит о том, что проблема в фокусировке лазера – то есть вышла из строя оптическая система и большому сожалению починить это самостоятельно, да и в мастерской, не удастся. В данном случае остается только одно – купить новый лазерный уровень.

7. Прибор отказывается включаться

Первоначально проверьте батарейки или аккумулятор, очень часто проблема заключена в них или в плохом контакте. Потому перво-наперво замените элементы питания на новые и проверьте работу аппарата. Если у вас стоит аккумулятор, то стоит проверить мультиметров его показания – они должны быть не менее 1,1 или 1,2 Ватт. Если же данные простые манипуляции не помогли и прибор все равно отказывается работать, то нужно искать проблему глубже.

Разберите уровень и внимательно осмотрите его на предмет обрыва проводов, распайки, треснувшей платы и так далее.

Посмотрите на конденсаторы – их работоспособность понять легко – не рабочие будут вздутыми.

Дорожки на платах не должны иметь ржавления или признаков попадания воды.

Проверьте мультиметром основные узлы.

После обнаружения неисправности – замените вышедший из строя узел на аналогичный. Если проблема в самой плате, то проще всего заменить ее всю. Выпаивать те же конденсаторы, не имея достаточного опыта, можно привести к перегреву платы и ее полнейшему выходу из строя.

Как видно из статьи – справиться не так сложно с довольно большим рядом проблем, которые могут возникнуть при эксплуатации лазерного уровня. Конечно, не все из них можно решить самостоятельно или решить совсем, но большинство не представляют чего-то страшного и тратить деньги на покупку нового прибора не придется.
Если же вы не уверены в своих силах, то лучше всего отнести агрегат в мастерскую.

2. Ремонт, профилактика, модернизация, личное мнение. Лазерный дальномер Bosch DLE 50 Professional.

Bosch DLE 50 Professional
Лазерный дальномер…в народе лазерная рулетка.
Чиню дальномеры этой модели в пятый раз…
Так как первое образование «слесарь контрольно измерительных приборов и аппаратуры. оптик» позволяет не наугад тыкать, а понимать что делаешь.

Вообще, приборчик достаточно надежный и очень точный. Точнее пожалуй только некоторые модели Hilti и Leica.
Но…суровая действительность вносит свои НО.
Если говорить именно про DLE 50…то проблемы с ним могут начаться после падения.
И тут ничего удивительного нет. Все же это оптический прибор.
Так как зачастую подобные приборы живут и работают не в условиях помещений обитых поролоном, то всякое бывает.
Мой личный дальномер счастливо прожил с 2008 года, без проблем и глюков…но не устоял он перед бетоном после падения с высоты 5 метров.

В чем основная печалька…дело в том, что как правило, Bosch не чинит эти приборы…отработали 3 года гарантии, а дальше в мусор.
И понятное дело, редкая мастерская свяжется с юстировкой подобных вещей.
Причем это касается не только дальномеров, но и половины лазерных построителей плоскостей.
Что забавно, зеленая серия Bosch почти вся разборная, а «про» линейка из принципа сделана не разборной.

Ладно, ближе к «телу».
Как определить что дальномеру пришел писец?
Ну ясно когда все очевидно…не включается…
Но если включается…а DLE 50 сволочь, будет включаться даже после попадания под танк…при измерениях выдает ERROR, хоть лазер светится.

В данном случае, прибор исправно измеряет до 60-70 см…но все что больше-ERROR.
Ну про замеры в 50 метров вообще молчу.

Включаем лазер, светим на ровную поверхность с расстояния метр и что мы видим…

Это не точка…это расфокусированное пятно.
Так как с этим я сталкиваюсь не первый раз, куда капать понятно.
Больной поступает на разделочный стол.

Необходимо снять крышку батарейного отсека, и вынуть 4 батарейки.

Под элементами питания находятся два саморезика под torx 6.

Когда я разбирал такой дальномер впервые, от я намучился с этой головоломкой…прибор создан односторонне…в том смысле, что собирали его изначально, подразумевая не разборную конструкцию.

Теперь, нужно снять резиновый «бампер».

Тут никаких гадостей от производителя…просто подковыриваем и вынимаем.

Казалось бы, бери да вынимай…но увы.

Отщелкиваем дистанционный упор.

Выворачиваем длинный винтик…вынимаем его аккуратно, чтобы не потерять пружинку.

Вот что должно получиться.

А дальше, вандализм…площадка приклеена…или приварена…в общем, ее нужно отковырять.

Сняв «днище» станет доступна плата…на которой нужно отпаять два контакта!

Думаете это все?
Ну конечно…хрен там.

Нагреваем феном модуль кнопок.

Аккуратно подковыриваем и отклеиваем…»ножки» кнопок нам просто не дадут вынуть блок из корпуса.

Ну вот теперь, аккуратно (чтобы не оторвать два smd конденсатора) вытаскиваем блок из корпуса.

Что тут…
1. Это фокусирующая линза лазера…именно она иногда отваливается…так как приклеена к плате.
2. Это отдельный блок электропривода шторки, впаянный в плату (чтобы вынуть плату, нужно выпаять два контакта)

В чем фишка юстировки…
В идеале, достаточно только заново выставить фокусирующую линзу лазера и зафиксировать ее клеем…Но, потребоваться может быть не только это.
Регулировки ТРИ.
1. Линза лазера.
2. Положение платы в корпусе (допускает регулировку плюс-минус 1мм), расстояние приемника от собирающей линзы.
3. Положение измерительного канала в шторке.

Предположим, что положение платы при ударе не изменилось…положение механизма шторки по отношению к плате-так же стационарно…пайка…снимая плату ОБЯЗАТЕЛЬНО помечать ее положение в шасси…любое смещение, приведет к ошибкам измерений.
Что интересно…дальномер не станет врать…нет, все измерения будут точными…просто изменения внутренней геометрии, приведет к сокращению зоны работы.
Вот такая лунка есть…при срабатывании шторки в момент измерения, луч отсекается в приемник.

Обязательно проверять соосность!

Что касается самой настройки фокуса лазера…тут нужно терпение, так как линза болтается как г в проруби…фактически по трем осям.
Так как настройка производится на глаз, а не при помощи приборов…то нужно белый, в идеале серый лист чего-то ровного…расположить на расстоянии минимум 5 метров (в идеале 10-15)…разумеется отсутствие яркого света…если это улица, то в идеале вечер…
И кропотливо, подключив питание (лаб блок…) шевелим линзу, добиваясь фокуса на установленном нами расстоянии.
В итоге, можно (и нужно) добиться точки на дистанции 15 м (ну или меньше).

Линзу проще всего зафиксировать термоклеем.

По ремонту это все.
Понятное дело дальше сборка.

Что касается самого дальномера.
Когда я купил его в 2008 году, это было что-то космическое…
И реально, к таким вещам привыкаешь, и потом не можешь без них…
Хорош ли этот дальномер?
ДА…если не сравнивать с современными.

Если взять и попользоваться например современным аналогом BOSCH GLM 80…то понимаешь, что DLE 50 это реально прошлый век.
Нет, чуда не произошло…все тот же красный лазер, не позволяющий производить длинные замеры пр ярком солнце на открытом воздухе…все так же долго ждать замера (3-4 секунды) на больших дистанциях…но вот сегодня, я бы конечно DLE не купил )
Хотя, этот карапуз реально справляется со своими задачами…это просто у потребителей со временем растут запросы ))

Ремонт лазерного уровня: распространенные поломки

Одним из востребованных инструментов при проведении строительных и отделочных работ является лазерный уровень. Ни для кого не секрет, что такие уровни применяется с целью получения разметки на поверхности стен, потолка, пола. Постоянная эксплуатация прибора может привести к возникновению поломок. Чтобы устранить поломку или неисправность, потребуется выполнить ремонт лазерного уровня. Как это сделать, узнаем далее.

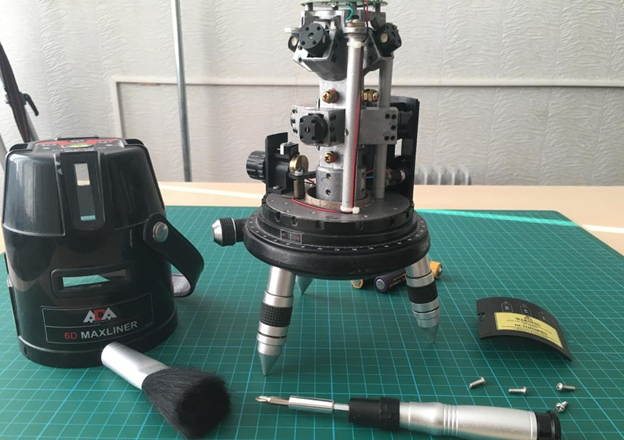

Разбираем лазерный уровень

Основные виды дефектов

Произвести ремонт лазерного нивелира можно в некоторых случаях, но прежде следует убедиться в том, что истек срок гарантии на прибор. К гарантийным случаям следует отнести:

  1. Если в ходе эксплуатации инструмента при проецировании горизонтальных меток на лазерной линии появляются неровности.
  2. При нарушениях в подвесной системе призм, что приводит к пропаданию участков световых линий.
  3. При проявлении нарушений вертикальных лучей, что приводит к возникновению разницы между показаниями нивелира и истинными показаниями.
  4. Если в процессе эксплуатации из строя выходит любой элемент платы управления. Нарушение любого элемента платы обязательно приведет к возникновению неисправности всего прибора.
  5. Если возникает такое явление, как западение кнопок и переключателей. Это приводит к тому, что невозможно включить или выключить прибор, а также переключаться между различными функциями.
  6. Если при включении нивелира не появляется светящийся луч.

Устранение неполадок лазерного уровня

Пока инструмент новый, с ним обращаются с аккуратностью, но со временем при активной его эксплуатации, прибор может падать или же на него попадают различные виды агрессивных веществ.

Как самостоятельно проверить лазерный нивелир?

Проверка лазерного нивелира может потребоваться тогда, когда возникают сомнения по поводу его правильных показаний. Чтобы проверить прибор, нужно расположить его в любом углу любого помещения. Используя маркер, следует нанести метку №1 в углу с прибором, после нужно направить горизонтальный луч на противоположную стенку по диагонали от прибора, и там поставить метку №2. Как только данная процедура будет выполнена, прибор нужно перенести в противоположный угол и установить там.

Теперь необходимо совместить луч с ближайшей меткой №2, и направить на метку №1. Если луч совпадет с ней, то прибор можно считать исправным, а если же нет, тогда понадобится провести его ремонт или подстройку.

Возможно ли починить?

Починить самостоятельно лазерные уровни практически нереально. Устройство представляет собой сложный механизм, состоящий не только из механических, но и электронных элементов. Для проведения ремонта лазерного уровня рекомендуется обратиться в специализированные мастерские.

Многочисленный опыт владельцев нивелиров показывает, что ремонту подлежит только такой узел, как прицел. При этом понадобится выполнить разборку корпуса инструмента. Внутри на подвижном элементе располагается усик, который следует переместить в специальное отверстие на металлическом основании. В остальных случаях ремонты лазерных уровней рекомендуется доверить исключительно специалистам. Ведь прибор представляет собой достаточно дорогое устройство, которое очень легко испортить, если попытаться провести ремонт самостоятельно.

Избежать поломок нивелира не получится, как и любого другого инструмента, но продлить срок службы можно путем аккуратного обращения и обеспечения правильного ухода за ним. Особенности ухода за инструментом описываются в инструкции, которая прилагается к каждому изделию.
