Конспект занятия «Устройство лобзика»

Электролобзик – многофункциональный инструмент, с помощью которого можно делать прямые, угловые и резные пропилы. Работает с распространенными материалами: металлом, деревом, пластиком, керамикой и стеклом. Удобен в применении, позволяет решить широкий спектр как бытовых, так и профессиональных задач. Прибор имеет простое устройство, за счет чего мелкий ремонт можно проводить собственными усилиями. Знание конструктивных особенностей облегчит регулярную работу с инструментом, выбор подходящей модели.

Как устроен электрический лобзик?

Несмотря на разнообразие моделей электролобзиков на рынке, они имеют схожую конструкцию. Основные элементы и принцип их работы.

Электродвигатель

Электролобзики оснащаются двухтактным электрическим двигателем мощностью 350-900 Вт.


Рисунок 1 – Электродвигатель лобзика.

  • статор;
  • медная обмотка;
  • ротор;
  • щеткодержатель.

В процессе работы по коллекторным пластинам подается движение на щетки с пружинками.

Они чаще первыми выходят из строя.

За запуск двигателя отвечает кнопка на корпусе и конденсатор.

С помощью нее подается напряжение, регулируется частота движения вала якоря. Конденсатор имеет ограниченный срок эксплуатации, его поломка приводит к сбоям в электрической части инструмента. Отвечает за снятие остаточного напряжения с медной обмотки после отключения устройства. Тип питания может быть автономным (аккумуляторным) или сетевым – работает от источника постоянного тока.

Механическая часть


Рисунок 2 – Из чего состоит электролобзик?
Ключевой элемент механической части электролобзика – редуктор.

Благодаря его работе обеспечивается необходимое усилие движения пилки.

Он уменьшает обороты двигателя для увеличения параметра крутящего момента.

Современные модели оснащены шестереночным редуктором с одной передачей, в некоторых профессиональных моделях их может быть две.

К механической части относят и другие элементы конструкции:

  • Опорная плита, или направляющая плоскость. Должна быть изготовлена из стали либо плотного алюминия. С помощью нее можно установить угол резки для обеспечения точности реза;
  • Роликовая система. Обеспечивает перемещение инструмента по рабочей поверхности. При грамотной эксплуатации редко выходит из строя.
  • Корпус. В нем находятся все ключевые функциональные элементы. Изготовлен из плотного пластика с металлическими вставками. Состоит из эргономичной рукояти, непосредственно корпуса. Ручка может быть скобообразная или грибообразная. При выборе следует обращать внимание на качество швов – не должно быть скрипов, люфтов, а болты углублены в специальные пазы.
  • Пилка. Является расходным элементом, который требует регулярной замены. Для каждого вида материала требуется подбирать специальную пилку. Внешне отличаются размером и частотой расположения зубьев.

Крепление полотна может быть быстрозажимным или винтовым – она требует ручного выкручивания болтов. Для профессиональных целей рекомендуется выбирать первый вариант, он упрощает и ускоряет взаимодействие с инструментом.

Важно! При покупке следует проверить, чтобы в комплектации была подробная инструкция по работе с электролобзиком. В ней отображены технические характеристики, правила эксплуатации и нормы работы.

Устройство электрической части электролобзика

Электрическая часть лобзика выглядит следующим образом:

электрическая часть лобзика

  1. Обмотка статора электродвигателя
  2. Выводы медной обмотки
  3. Пластинки роторного коллектора
  4. Ротор
  5. Щеткодержатель с графитовой щеткой
  6. Статор (сердечник из электротехнической стали).

Как можно заметить, в инструменте применен коллекторный электрический двигатель, основными элементами которого являются: статор, ротор, угольные щетки. Статор выполнен из электротехнической стали и имеет прямоугольную форму с пазами, в которых располагаются статорные обмотки. Статорных обмотки две – располагаются они друг напротив друга.

Ротор двигателя являет собой вал (располагается внутри статора) со специальными канавками, в которых размещаются так называемые якорные обмотки. От данных обмоток выходят выводы, соединяемые с коллекторными пластинами. Сам коллектор запрессован на конце вала ротора.

В процессе работы электродвигателя по коллекторным пластинам двигаются графитовые подпружиненные щетки. Благодаря последним электрическое напряжение подается на обмотки якоря. К слову, при ремонте любого электроинструмента, на состояние щеток обращается первоочередное внимание.

Последнее, что следует рассмотреть в устройстве электролобзика и его электрической части – кнопка и конденсатор. Кнопка лобзика достаточно сложный по функциональности элемент. С ее помощью подается напряжение на двигатель и регулируется частота вращения вала якоря. Регулировка скорости вращения вала осуществляется посредством реостата, встроенного в кнопку. Другими словами за счет реостатной кнопки пользователь может вручную ускорить или замедлить передвижение режущей пилки.

конденсатор электролобзика

Что касается конденсатора. Основное предназначение данного элемента – снятие остаточного напряжения с обмоток после отключения электролобзика. Кроме этого конденсатор сглаживает пульсации, возникающие в электросети вследствие работы инструмента.

С электрической частью разобрались, переходим к рассмотрению механической составляющей.

Из чего состоит: дополнительные функции

Современные электролобзики оснащаются целым рядом дополнительных опций. Они расширяют диапазон возможных работ с инструментом, упрощают процесс пиления. Чаще встречаются следующие функции:


Рисунок 3 – Дополнительные функции электролобзика

  • Маятниковый ход (подкачка). Возможность придавать пилке дополнительные движения в возвратном направлении. Повышает производительность инструмента, скорость резки и упрощает работу с рыхлым материалом. Может иметь 1-4 скорости;
  • Подключение пылесоса (внешний патрубок). Полезно для продолжительной работы. Позволяет подключить пылесос для удаления излишков пыли, опилок, стружки. Способствует улучшению видимости реза;
  • Поворот пилки. С помощью опции пилку можно двигать под любым углом от 0 до 360. Необходимая функция для осуществления округлых резов;
  • Фиксатор угла пилки. Позволяет закрепить полотно под необходимым углом. Без этого невозможно делать фигурные пропилы;
  • Подсветка и лазерный указатель. Упрощают пиление в затемненных условиях, помогают делать более точные резы.

Для чего нужен электрический лобзик?


Для чего нужен электрический лобзик?
Электрический лобзик просто незаменим при следующих видах работ:

• С помощью данного материала можно резать практически любой материал – дерево, пластик, гипсокартон, кафель и, конечно же, металлические листы.

• Есть возможность проделывания отверстий, как прямоугольных, так и круглых любого необходимого диаметра.

• Любой материал можно резать «криво», то есть, не прямыми линиями.

Также хотелось бы отметить, что в современном строительстве весьма популярны листовые материалы – различные панели, гипсокартон и прочее. В таких случаях под отделкой образуются пустоты, которыми очень удобно пользоваться для встраивания светильников, переключателей и так далее. Последние проще монтировать, если панели уже установлены, и именно здесь на помощь приходит электролобзик, который способен быстро выпилить отверстие любого размера и формы. С подобными сталкиваются и при сборке мебели, поэтому и там данный инструмент необходим.

На что обратить внимание?

Чтобы выбрать качественный и надежный электролобзик важно внимательно читать технические характеристики, визуально осматривать каждый элемент. Советы, на что обратить внимание при покупке:

  • мощность лобзика обеспечивает работу с плотными материалами, качество и скорость пила. Для бытовых задач достаточно 350-450 Вт, для профессиональных целей следует приобретать более мощные модели;
  • частота хода влияет на то, как интенсивно полотно будет двигаться во время пиления. Этот параметр находится в диапазоне от 3000 от 3200. Может регулироваться плавным или дискретным переключателем;
  • тип питания обеспечивает автономность устройства. Если вы планируете часто работать вне мастерской, стоит обратить внимание на модели с аккумулятором. Для пиления в помещении рекомендуется сетевой электролобзик;
  • крепление пилки возможно с помощью специальных болтов или быстрозажимным механизмом. Автоматическая установка упрощает замену полотна при его износе, деформации.

Все производители строительного инструмента, например, Интерскол, выпускают электролобзики. Их условно делят на бытовые и профессиональные. Отличаются мощностью электродвигателя, дополнительными опциями и функционалом. Инструмент нужно выбирать, опираясь на конкретные задачи.

Электролобзик – незаменимый инструмент для пиления металлических, деревянных и пластиковых изделий. С помощью него можно делать простые, фигурные и угловые резы. Состоит из электрической и механической части. При выборе модели нужно обращать внимание на технические характеристики, эргономичность корпуса и дополнительный функционал.

Электрическая схема и устройство лобзика

Что находится внутри электролобзика, вы видите на фотографии. Главным в лобзике является электродвигатель, в котором вращающийся ротор передает крутящий момент на систему шестеренок, преобразующих вращение ротора в возвратно-поступательное движение штока. На выступающем из корпуса конце штока закреплена пилка, с помощью которой и выполняется распиловка материала.

Поломки электролобзиков встречаются двух видов – электрические и механические. Механическая поломка деталей, как правило, легко определяется внешним осмотром или по нарушению работы лобзика.

А вот если виновата электрическая часть лобзика, то без понимания работы электрической схемы домашнему мастеру самостоятельно отремонтировать электролобзик сложно. Поэтому рассмотрим, как протекает ток через схему электролобзика.

Питающее напряжение переменного тока 220 В подается с помощью сетевого шнура на клеммы кнопки включения электролобзика. На фото провода показаны линиями синего и красного цветов со стрелками. При нажатии на кнопку контакты замыкаются и передают питающее напряжение на регулятор скорости вращения двигателя.

Вращая колесо регулятора можно изменять скорость перемещения пилки и как следствие, скорость распиловки материала. Кнопка включения и регулятор скорости являются вспомогательными элементами электрической схемы.

С регулятора скорости питающее напряжение подается на электродвигатель, включенной обычно по смешанной схеме, обеспечивающей, в отличие от других типов схем включения, высокий крутящий момент двигателя на малых оборотах.

Отличительной особенностью смешанной схемы является параллельное включение одной из обмоток статора с обмотками ротора и включение этой пары последовательно со второй обмоткой статора.

Поэтому ремонт электрической части лобзика заключается в определении неисправности одного из четырех элементов – сетевого шнура, кнопки включения, регулятора скорости и электродвигателя.

Виды электрических лобзиков


Виды электрических лобзиков
Все электролобзики условно делятся на две категории – профессиональные и бытовые инструменты. К бытовым устройствам требования незначительные, равно как незначительна и мощность, количество вспомогательных функций и рабочий ресурс. Максимальная толщина материала, который можно резать бытовым лобзиком – 7 миллиметров для дерева и 2.4 миллиметра для металла. Использование такого инструмента ограничено, зачастую это не больше двадцати часов за месяц. Разумеется, и стоимость их существенно ниже – от 800 рублей.

А вот к профессиональным инструментам требования уже серьезные. Так, нагрузка, которую они обязаны выдерживать, намного большая, они должны быть эффективными и, конечно, удобными в эксплуатации при любого рода работах. Максимальная толщина материала, который могут разрезать профессиональные электролобзики, тоже серьезная: до 13.5 сантиметров для дерева, 2 – для алюминия и около 1 сантиметра – для стали. Стоимость таких приспособлений заметно большая, в зависимости от компании-производителя, максимальной мощности, а также ряда дополнительных функций. На сегодняшний день она может составлять от 1500 до 400 тысяч рублей.

Устройство и дополнительные функции электролобзика

Устройство электролобзика достаточно простое, что позволяет легко научиться владеть инструментом. Сфера его применения весьма широка. Благодаря тому, что инструмент функционирует в автоматическом режиме, им можно работать не только с деревом, но и с металлическими конструкциями. Этот прибор пригодится не только профессионалам, но и для личного использования, например на даче.

Составляющие элементы

Устройство бытового лобзика представлено следующими деталями:

  1. Важным элементом в конструкции электролобзика является опорная пила. Она влияет на удобство установки, правильность спила и точность выбранного угла. Для каждого материала существует своя пилка. Сложно подобрать ту, которая будет одинаково хорошо резать и металл, и древесину. Да и для разных металлов следует использовать пилы с разными характеристиками.
  2. Мотор, без которого невозможна работа техники. От его мощности зависит то, с какими материалами может работать инструмент. При покупке электролобзика уровень мощности может играть ключевую роль.
  3. Для удобства в работе и качественного разреза прибор оборудован специальным держателем.
  4. Электрический прибор весит немало, и для удобства перемещения он оборудован специальной роликовой системой.

Схема элементов электролобзика

Схема элементов электролобзика

Чем новее выбранная модель, тем больше наворотов в ней будет установлено.

Все они призваны облегчить жизнь мастерам, но для качественной работы достаточно и того, что перечислено выше. Дальнейшее совершенствование техники лишь увеличивает ее стоимость.

Дополнительный функционал

Конечно, не стоит выбирать самую простую и дешевую модель. Схема инструмента такова, что для качественного выполнения всех работ, необходимо наличие определенных установок:

  1. Если вы работаете с разными материалами, то ваш инструмент должен иметь регулятор для корректировки среза. Ведь дерево или металл необходимо обрабатывать не только при разной скорости, но и под разными углами.
  2. Для того чтобы работа была максимально безопасной, инструмент должен быть оснащен специальной пластиковой защитой для пилы.
  3. Для удобства и качества работы важна функция автоматического сдува стружки. Может показаться, что без нее можно обойтись, но тогда вам придется постоянно останавливать работу и смахивать опилки вручную. Это повредит не только скорости выполнения работы, но и ее качеству.
  4. Наличие регуляторовдля важных в работе систем. Простые модели ими не обладают, что и не требуется от любительского инструмента. Но выбирая качественный лобзик, способный работать с разными материалами, важно иметь возможность отрегулировать рабочие установки.
  5. Наличие подсветки не менее важно. Как правило, даже в хорошо освещенном помещении тени будут мешать работе. Подсветка на электролобзике решает эту проблему и дает возможность проводить работы даже в плохо освещенных комнатах.
  6. Наличие системы самоочистки, ведь процесс выколупливания стружки из прибора – не самое любимое занятие мастеров, к тому же не самое безопасное.

Выбирая инструмент, важно обратить внимание на наличие системы, которая позволяет работать бесшумно, снимает вибрацию и производимые звуки. Это нужно не только для вашего спокойствия и слуха, но и для качественной работы.

На что обратить внимание при покупке

Для того чтобы выбрать качественный инструмент и при этом не переплатить, необходимо разобраться в том, какими характеристиками должна обладать та или иная модель:

  1. Стандартные лобзики должны иметь выходную мощность от 300 до 900 ватт. Чем выше эта цифра, тем с большим количеством материалов ваш инструмент сможет справиться. Бытовым приборам обычно достаточно 750 ват.
  2. Выбирая инструмент, уделите особое внимание частоте хода. От этого параметра зависит, с какой частотой будет двигаться лобзик. Лучше всего выбирать модели с возможностью регулировки. Это влияет не только на качество процесса, но и на то, с каким материалом вы работаете.

Скорость хода в современных моделях составляет 3000 оборотов в минуту. Обращайте внимание и на то, каким способом регулируется ход. Существуют модели с плавным переключателем и дискретным.

Внутреннее устройство электролобзика

Внутреннее устройство электролобзика

Важно помнить, что если ваш инструмент вышел из строя, то не стоит подвергать его самостоятельному ремонту. Обратитесь в гарантийную службу или сервисный центр за помощью специалистов.

Заключение

Выбирая инструмент, следует учитывать все его параметры в целом, а не один. Конечно, важным критерием является мощность лобзика, но это не единственное, на что вы должны обращать внимание при покупке. Качественный инструмент должен быть оснащен различными регуляторами и дополнительными функциями.

Как работает электрический лобзик

Электролобзик давно стал важной частью инструментального арсенала наряду с дрелью, болгаркой, рубанком. С его помощью выполняют прямые и фигурные пропилы в древесине, металле, пластике. Если вы хотите освоить работу этим инструментом, читайте нашу статью. Мы расскажем все, что нужно знать начинающему пользователю.

Содержание:

  1. 1. В чем заключается принцип работы электролобзика
  2. 2. Особенности эксплуатации
  3. 3. Техника безопасности при работе лобзиком

В чем заключается принцип работы электролобзика

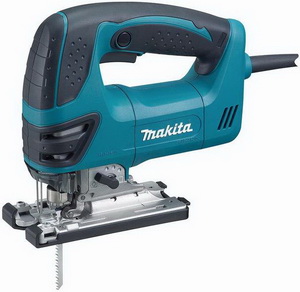

makita

Инструмент состоит из корпуса с электродвигателем, под прямым углом к которому в посадочном отверстии крепится пильное полотно. Сверху имеется D-образная или грибовидная рукоять. Снизу установлена опорная подошва, которая скользит по обрабатываемой детали и позиционирует оснастку. Эта конструкция была изобретена в 1946 году фирмой Scintilla, дочерней компанией Bosch, и сохранилась в таком виде до наших дней. К элементам управления относятся кнопка включения и регулятор скорости движения пилки. Чтобы не удерживать пусковую кнопку постоянно, в конструкции многих моделей предусмотрена ее блокировка. На заготовке делается разметка, по которой ведут инструмент. Во время работы пильное полотно совершает движения вверх-вниз, за счет чего обеспечивается распиловка материала. Принцип реза схож с пилением ручным лобзиком – полотно двигается так же. Только при работе с электрическим инструментом пользователю не нужно совершать возвратно-поступательные движения рукой – он лишь удерживает рукоять и направляет устройство по линии реза. Модели, оснащенные режимом маятникового хода, работают иначе: пилка одновременно совершает движения вверх-вниз и вперед-назад. Это значительно увеличивает скорость реза и облегчает распиловку вдоль волокон – пилку не уводит в сторону. Данный режим можно отключить, если применение электрического лобзика требует не столько высокой производительности, сколько точности и аккуратности пропила.

Особенности эксплуатации

Несмотря на то что принцип работы инструмента довольно прост, существуют нюансы, которые необходимо знать – они касаются типов распиловки и материалов. Мы постараемся ответить на наиболее распространенные вопросы, которые возникают у тех, кто впервые взял в руки электролобзик.

bosch

Что можно пилить?

Электрические лобзики способны работать с различными по твердости материалами и эффективно справляться с их распиловкой. Важно только правильно подобрать оснастку. Пильные полотна различаются по назначению: для обработки стали, алюминия и цветных металлов они выполняются из быстрорежущей стали, для распиловки древесины – из хромованадиевой или высокоуглеродистой стали, для оргстекла и керамики – из более твердых материалов, например, сплава карбида и вольфрама. Есть универсальные пилки, которые применяются для древесных материалов и пластика. Если же предстоит много работы с конкретным видом заготовок, например, ламинатом, лучше выбрать специализированную оснастку конкретно для этой задачи. Правильный выбор является залогом качественного пропила. Стоит отметить, что пилки годятся для работы только с однородным материалом. Например, нельзя выполнять рез в деревянной заготовке с металлическими включениями – гвоздями или шурупами, так как можно повредить не только оснастку, но и сам инструмент. Чтобы легче было выбирать полотна для электролобзика на нашем сайте, воспользуйтесь удобной электронной формой подбора оснастки по типу и размеру.

Что нужно знать о толщине пропила?

Для каждого инструмента определены максимально допустимые значения по толщине распиливаемых заготовок, и правила эксплуатации электролобзика не позволяют превышать указанные производителем рекомендации. Например, параметры могут составлять для дерева 75 мм, для металла – 15 мм. Значит, толщина обрабатываемых заготовок не должна превышать их.

Как установить пилку?

bosch2

Для установки полотна в корпусе есть специальное посадочное отверстие. Сначала нужно ослабить крепление либо ключом, либо специальным фиксатором. Последний вариант наиболее удобен и требует меньше времени. У большинства современных моделей предусмотрена именно бесключевая замена оснастки. Хвостовик полотна аккуратно вставляется в посадочное отверстие. Затем возвращают фиксатор в исходное положение или закручивают крепление ключом. Следует устанавливать только чистые пилки, на поверхности которых нет стружки и других инородных частиц, иначе хвостовик плохо зафиксируется. По мере затупления пильное полотно необходимо заменять – в противном случае ухудшается качество реза и увеличивается нагрузка на двигатель инструмента.

bosch3

Какие пропилы можно выполнять?

Базовой функцией при применении электрического лобзика является прямой распил. С короткими заготовками справиться довольно просто. Гораздо сложнее ровно вести инструмент по длинной прямой линии. В этом случае оптимальным вариантом станет широкое пильное полотно, которое помогает придерживаться намеченной траектории движения. Для фигурного распила используют специальную оснастку, в маркировке которой стоит буква О, – это пилки с узким полотном и мелким зубом, которые обеспечивают аккуратный рез и не зажимаются на поворотах. В данном случае выставляют минимальную скорость движения насадки. Если необходимо осуществлять рез под углом, положение корпуса регулируют относительно подошвы, ослабляя крепление. У одних моделей это делают ключом, у других – фиксатором. Пилка устанавливается с нужным наклоном относительно подошвы, и при скольжении последней по поверхности заготовки рез осуществляется под нужным углом.

Какой должна быть скорость движения пилки?

У большинства современных моделей предусмотрена регулировка частоты хода оснастки. У разных моделей диапазон регулировки может находиться в пределах от 500 – 800 до 2800 – 3000 ход/мин. На высоких скоростях распиливают древесину, фанеру, сталь, алюминий. Низкая скорость нужна для пластика и нержавеющей стали: высокая скорость приведет к сильному нагреву оснастки, и материал может деформироваться. Регулировка необходима также при выборе типа пропила: быстрый прямой рез осуществляют на высокой скорости, фигурный рез и доводка кромок требуют аккуратности, а значит, скорость движения оснастки должна быть низкой.

Как добиться максимальной эффективности работ?

  1. При ведении инструмента не нужно на него давить, движения оснастки вполне достаточно для выполнения пропила. Излишние усилия могут привести к ухудшению качества реза и/или поломке пилки.
  2. По траектории пропила рекомендуется вести лобзик вдоль начерченной линии, а не прямо по ней. Так, линию лучше видно и ровнее выполняется пропил. К тому же не придется закладывать в размер заготовки допуск на ширину пропила. В некоторых случаях даже 1 мм играет большую роль.
  3. При обработке декоративных материалов заготовку кладут лицевой стороной вниз – на ее поверхности не будет задиров.
  4. Чтобы уменьшить количество опилок в зоне обработки, воспользуйтесь функцией сдува или подключите к патрубку пылесос. Чем меньше отходов резки на заготовке, тем лучше видна разметка, и тем легче пилке осуществлять пропил.
  5. Не перегружайте инструмент: давайте двигателю остыть, чтобы он не перегревался. Особенно важно это при работе на небольших скоростях, когда вентилятор тоже крутится с малой скоростью.

Техника безопасности при работе лобзиком

Качество и скорость распиловки важны, но не стоит забывать про правила безопасной эксплуатации инструмента. Это поможет избежать травм и других неприятностей.

Во-первых, позаботьтесь о защитной экипировке. Респиратор предотвратит попадание мельчайших частиц пыли в дыхательные пути, а очки защитят глаза. Для безопасной работы с пильной оснасткой надевайте перчатки. Так, вы не порежетесь острой кромкой и не обожжете руки при прикосновении к раскаленному от больших скоростей металлическому полотну.

Во-вторых, закрепите заготовку на рабочем столе, используя тиски или струбцины. Это предотвратит ее движение во время распиловки и снизит риск соскакивания пилки.

В-третьих, часть детали, которую вы будете отпиливать, должна быть на весу. Важно убедиться, что пилке будет обеспечен свободный ход, и она не будет ни за что зацепляться. В момент включения электролобзика оснастка также не должна касаться какой-либо поверхности.

В-четвертых, берегите руки во время пиления. Не приближайте их к движущейся оснастке. После выключения инструмента дождитесь полной остановки пилки.

В-пятых, осуществляйте очистку и обслуживание лобзика только при отключенном питании.

Итак, мы рассказали вам об основных правилах работы с электрическим лобзиком. Более подробную информацию вы найдете в инструкции к инструменту. Соблюдая требования производителя, вы легко освоите процесс пиления, постепенно будете оттачивать мастерство и даже сможете поделиться опытом с другими. Желаем удачи в ваших начинаниях! А купить электролобзик вы можете в интернет-магазине ВсеИнструменты.ру!
