Виды измерительных инструментов и особенности выбора

Объектов для проведения измерений сегодня существует великое множество: это изделия на производстве, строительные конструкции, системы вентиляции и отопления, работающее оборудование, физические явления и многое другое. К свойствам каждого из них предъявляются определенные требования и применяются определенные методы контроля с помощью специализированных измерительных инструментов. Если раньше область применения таких приборов ограничивалась строго профессиональной, то сегодня они стали доступны каждому.

Чтобы Вам было легче разобраться, какие измерительные устройства для чего применяются, будем отталкиваться из сфер их использования.

Строительство и ремонт

Вся градостроительная деятельность, инженерно-технические изыскания и архитектурное проектирование должны выполняться в соответствии с принятыми Строительными Нормами и Правилами (СНиП). Соблюдение установленных законом нормативов проверяется должностными лицами органов государственного строительного надзора. Поэтому при возведении домов, мостов и других строений используются специальные приборы, благодаря которым удается добиться наиболее качественных результатов и соответствия ГОСТам.

Измерительный инструментОписание
Курвиметр (дорожное колесо)Представляет собой закрепленное на рукоятке колесо, которое при вращении фиксирует пройденное по земле расстояние и выводит значение на счетчик. Используется обычно при замерах земельных участков и дорог.
ТеодолитЭто прибор для измерения углов, который применяется при проектировании и строительстве. Он имеет увеличительную трубу со шкалой делений, благодаря которой можно определить угол.
НивелирМожет быть оптическим или лазерным. Последний наиболее функционален, так как позволяет строить вертикальные и горизонтальные плоскости, благодаря проецированию световых лучей. Этот прибор используют не только в строительстве, но и при проведении монтажных и ремонтных работ в быту.
Лазерный дальномерЭто более совершенная замена обычной рулетке, так как данное устройство выполняет ту же функцию – измеряет расстояние. Только не с помощью мерной ленты, а за счет проецирования лазерного луча и отражения его от специального «маячка». Пройденное лучом расстояние фиксируется прибором и выводится на экран. Преимуществом лазерного дальномера перед ручным измерительным инструментом является не только минимальная погрешность, но и большая дальность расстояния измерений – до 250 м. Кроме того, работы могут проводиться одним человеком, так у дальномера нет мерной ленты, а значит, и необходимость удерживать ее отпадает.
Склерометр (измеритель прочности бетона)Такой прибор используется для проверки прочностных характеристик бетонных и железобетонных конструкций. Он воздействует на материал импульсом, поэтому не разрушает его структуру. При ударе от основания измерительный боек отскакивает, и электронное устройство фиксирует расстояние отскока, что и является косвенным аналогом прочности.
УклономерПредставляет собой линейку со встроенным электронным датчиком и пузырьковыми уровнями. Его используют для определения угла уклона при монтаже конструкций, сборке мебели и выполнении ремонтных работ.
УгломерСостоит из двух линеек с электронным датчиком, который фиксирует угол между раскрытыми линейками.
Строительный уровеньЭто линейка со встроенной в корпус колбой с жидкостью. При наклоне линейки уровень жидкости меняется, и видно отклонение от горизонтального положения. Уровень используется при проведении ремонтных работ, когда необходимо выровнять стены, потолок, пол и сделать ровную разметку на плоскости.

Профессиональные измерительные приборы для строительства позволяют получать точные данные и значительно сократить время выполнения замеров. Они удобны в использовании, имеют понятное управление и, как правило, оснащены электронным дисплеем для контроля полученных данных. Для бытовых нужд или проведения небольших ремонтных работ можно выбрать измерительные инструменты попроще, например, механические, а не электронные.

Производство и научные лаборатории

Когда дело касается деталей и составляющих готовых изделий, ошибок в расчетах размеров быть не должно. Ведь от этого будет зависеть в конечном итоге качество выпускаемой продукции. К примеру, несоответствие диаметра крепежного элемента размеру отверстия станет причиной ненадежности всей конструкции. Именно поэтому на большинстве предприятий проводятся контрольные измерения. Для проверки диаметра, длины, ширины, глубины элементов изделий используются штангенциркули. Обычно их применяют при производстве изделий из металла. Также есть специальные приборы для проверки наружных размеров изделий, например, стальных листов – микрометры.

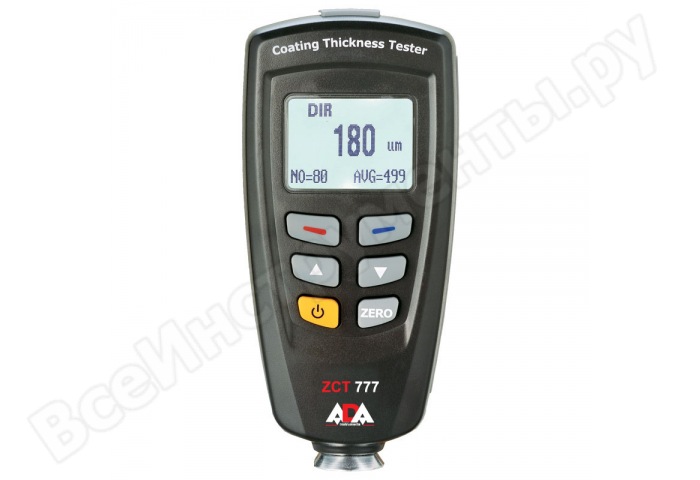

Если на производстве есть покрасочный цех, и к нанесенному покрытию предъявляются особые требования, то необходимо измерить его толщину. Для этого существует специальный прибор – толщиномер. Он прикладывается датчиком к проверяемой поверхности, и при воздействии электромагнитных полей определяется расстояние до металла, то есть толщина нанесенного покрытия.

Проверка условий на рабочих местах и в быту

К помещениям, где находится человек большую часть своей жизни, предъявляются требования, от соблюдения которых зависит его здоровье и самочувствие. Особенно строгое отношение к условиям труда, ведь если дома человек может создать для себя максимально возможный комфорт собственными усилиями, то на рабочем месте это крайне тяжело. Можно сказать, что работник полностью зависит от того, насколько работодатель заботится о нем. Именно поэтому для аттестации рабочих мест существует специальная организация.

Проверяют целый комплекс факторов, влияющих на работоспособность и самочувствие человека. Освещенность в помещении измеряют с помощью люксметра, уровень шума – шумомером, температуру – пирометром, скорость потока воздуха (вентиляцию) – анемометром. Все эти приборы электронные, поэтому полученные значения выводятся на экран, у некоторых моделей в памяти можно сохранять до 20 параметров. Результаты проверки сравнивают с допустимыми значениями и при их несоответствии применяют меры воздействия.

Изыскательные работы

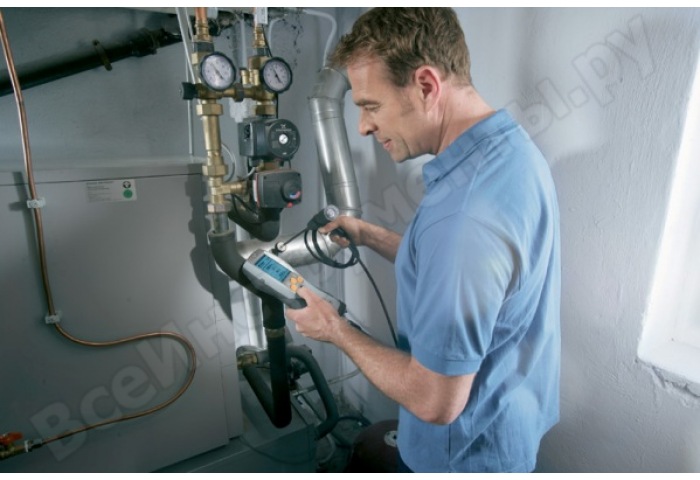

Когда есть вероятность утечки газа или нарушения целостности проводки в строительных конструкциях, обнаружить источник нужно как можно быстрее. Для этого коммунальными службами используются специальные приборы, которые помогают наиболее точно определить локальное место потенциальной опасности. Детекторы утечки газа значительно облегчают проверку герметичности газовых труб, а при обнаружении утечки подают звуковой или световой сигнал. Детекторы проводки помогают при проведении строительных и ремонтных работ обнаружить место нахождения скрытых в стене проводов, чтобы не повредить их при сверлении. Бесконтактные тепловизоры позволяют отследить потери тепла в скрытых коммуникациях. Видеоскопы используются для диагностики скрытых труднодоступных участков коммуникаций с помощью выносного зонда с закрепленной на конце камерой. Все, что «видит» камера отображается на дисплее прибора, поэтому удается наиболее точно определить проблемное место, не разбирая всю конструкцию.

Общие рекомендации по выбору измерительного инструмента

Как видно из вышесказанного, приборов для проведения различных измерений существует большое количество. Каждый из них выполняет строго определенную задачу и обладает уникальными свойствами. Но цель применения всех этих устройств одна – получить точные данные. Поэтому есть несколько общих характеристик, на которые следует обратить внимание при покупке. Перечислим основные:

  • Диапазон измерений – есть у всех инструментов, будь то обычная ручная рулетка с мерной шкалой, например, от 0 до 200 мм, или шумомер, проводящий измерения звука от 32 до 130 дБ. Чем шире диапазон, тем больше возможностей имеет устройство, и тем шире будет сфера его применения. Профессиональные приборы обладают достаточно широким диапазоном измерений.
  • Погрешность – практически неизбежна, так как идеальных условий использования измерительных приборов не существует. У разных устройств погрешность может указываться в процентах, например, 0,5% или 2%, а также в числовом отклонении, например, +/- 2 (единицы измерения). Чем ниже значение погрешности, тем точнее будут измерения. Сверхточными являются электронные приборы, их используют в научных лабораториях и на производстве при контроле качества. Механические, как правило, имеют больший процент погрешности, поэтому находят применение в бытовой сфере.
  • Рабочая температура – очень важный параметр при выборе измерительного инструмента, работающего на батарейках или от аккумулятора. Обычно производители указывают диапазон температур, при которых прибор будет стабильно функционировать. В зависимости от того, в каких условиях и в какое время года Вы планируете проводить измерения, выбирайте модель с подходящими характеристиками. Например, некоторые приборы могут эксплуатироваться при температуре выше +5 °С, но если Вам приходится работать на улице или в неотапливаемых помещениях в зимнее время, выбирайте измерительный инструмент, способный работать при минусовой температуре (например, от -10 °С до +50 °С).

Вы, наверняка, задумались, как выбрать измерительный инструмент, который не только обладает отличными характеристиками, но и удобен в применении. Если Вы планируете проводить большой объем измерительных работ и хотите оптимизировать процесс получения и хранения данных, обратите внимание на электронные приборы с картой памяти или функцией передачи данных по технологии Bluetooth. Так Вам не придется записывать каждое полученное значение, Вы сможете сохранить данные всей серии измерений на компьютер или сразу распечатать. Такими возможностями обладают, к примеру, инструменты марки Leica.

Сферы применения и классификация мерительного инструмента

Все автомобили, станки, приборы и инструменты состоят из множества деталей. Каждая из них имеет определенную форму и размеры. Расчет параметров деталей требует высокой точности, которую возможно соблюсти только при использовании измерительных инструментов или измерительных станков.

Классификация измерительных инструментов

Существует несколько видов измерительных приборов, различаемых по определенным параметрам.

По видам работ.

Виды измерительного инструмента

Различают следующие виды инструмента:

  • строительный;
  • слесарный;
  • столярный.

Большая часть инструмента, применяющегося при проведении измерительных операций, является универсальной. Поэтому данная классификация весьма условна.

По материалу изготовления. Измерительные приборы могут изготавливаться из следующих материалов:

Разметочный и измерительный инструменты

  • металла;
  • дерева;
  • пластика.

Любой инструмент может быть комбинированным, то есть изготавливаться из нескольких материалов, например, металла и дерева.

По способу использования. По данному параметру выделяют ручной инструмент, механический и автоматический.

По конструктивным особенностям. Конструкция инструмента, применяемого для измерительных работ, может быть простой или сложной.

Данная классификация помогает обеспечить инструменту правильную эксплуатацию и хранение.

Применение измерительных станков

Для произведения точных замеров могут применяться не только ручные измерительные приборы, но и специальные станки, называющиеся координатно-измерительным оборудованием. Особенность данного оборудования заключается в возможности произведения замеров в трех координатах, что обеспечивает максимальную точность расчетов.

Конструкция станков напоминает стол, на котором установлены рабочие головки, снабженные датчиками. Чтобы произвести контрольный замер, заготовку устанавливают на стол, и датчики производят считывание параметров детали.

Станки могут снимать данные двумя способами:

  • контактным, предусматривающим использование датчика-щупа;
  • бесконтактным, при котором считывание происходит путем направления на поверхность детали светового сигнала.

Ручной строительный инструмент

Рулетка. Главным инструментом, без которого не может обойтись ни один строитель – это рулетка. Рулетка – подобие линейки, выполненное в виде металлической ленты с делениями, равными 1 мм. Лента сматывается в корпус, который может изготавливаться либо из пластика, либо из металла. Лента может иметь различную ширину и длину.

Безусловно, рулетка является универсальной, требующейся для произведения измерительных работ в любых сферах деятельности.

Технические характеристики рулетки

Ватерпас (уровень). С помощью этого устройства определяют ровность горизонтальной и вертикальной поверхностей. Длина уровня может варьироваться от 0,3 м до 2,5 м. Корпус уровня изготавливается из любого легкого материала, например, пластика, и снабжается несколькими окошками.

Через окошки видна стеклянная трубка, частично заполненная специальной жидкостью. Именно эта жидкость и позволяет определять ровность и уровень уклона поверхности.

Отвес. Это самый простой, но незаменимый измерительный инструмент, которым пользуется каждый строитель. Отвес представляет веревку (шпагат), на конце которого привязан металлический конусообразный груз. Его используют в тех случаях, когда необходимо контролировать вертикальность выполнения работ, например, при кирпичной кладке.

Угольник и малка. Угольник изготавливают из дерева или металла и используют для выведения прямых углов. Малка изготавливается из тех же материалов. Ее конструкция состоит из обоймы и линейки, скрепленных между собой шарниром. Если угольник может применяться в любой сфере строительства, малку чаще всего используют при монтаже стропил.

Магнитный угольник

Ручной слесарный инструмент

Слесарный инструмент чаще всего применяется в сфере металлообработки и машиностроения и считается наиболее точным. С его помощью удается высчитать максимальные и минимальные размеры с точностью от 0,1 мм до 0,005 мм.

Кроме универсальной линейки и рулетки, слесарю приходится использовать следующие устройства:

  • штангенциркуль;
  • штангенрейсмасс;
  • микрометр.

Штангенциркуль. Этот ручной инструмент состоит из штанги с делениями и двигающейся рамки. Штангенциркуль также снабжен верхними и нижними губками. Верхние губки позволяют производить замеры внутренних частей заготовок, а нижние – внешних.

Схема штангенциркуля

Штангенрейсмасс. От штангенциркуля это устройство отличается наличием опоры. Штангенрейсмасс позволяет наносить на детали разметку высоты и глубины отверстий, а также расположения других элементов.

Микрометр. Конструкция данного прибора состоит из трубки со шкалой, гильзы и наконечника. Применяют микрометр в том случае, если требуется рассчитать величину с точностью до 0,01 мм. Глубина отверстий в деталях измеряется микрометрическим глубиномером – разновидностью микрометра.

Устройство трубного микрометра

Ручной столярный инструмент

Помимо универсальных приборов, в столярных мастерских применяют специализированный столярный измерительный инструмент. Каждый столяр использует следующее:

Столярный инструмент

  • складной метр;
  • треугольник с углами 90, 60, 30° или 2 по 45°;
  • кронциркуль, позволяющий производить разметку на деревянных элементах конструкции;
  • нутромер – устройство для выполнения разметки и измерения параметров пазов и отверстий;
  • угломер – прибор, состоящий из шкалы и дуги, установленных на пластине;
  • рейсмус с нониусом или без него помогает наносить на поверхности параллельные линии.

Условия эксплуатации оборудования

Сохранить функциональность приборов позволяет периодическое проведение профилактических работ и проверок их состояния. Наиболее подвержены поломкам измерительные инструменты, имеющие сложные конструктивные особенности.

К каждому прибору прилагается инструкция по эксплуатации, с которой необходимо ознакомиться до начала использования. В инструкции изложены все правила работы, актуальные именно для данной модели.

Автоматические и электронные модели измерительных станков чувствительны к показателям температуры и влажности воздуха. Особо остро на них реагирует оборудование, на котором применяется бесконтактный метод измерений.

Не менее важно обеспечить инструменту достойные условия хранения. Инструменты, изготовленные из дерева и металла, чувствительны к воздействию влаги. А пластик способен деформироваться под прямыми лучами солнца и при воздействии высоких температур. Поэтому все инструменты должны храниться в чехлах или коробах в сухом помещении.

Соблюдение этих правил обеспечит качество и точность измерений, а также поможет продлить срок службы инструментов.

Видео по теме: Измерительный инструмент

Измерительные и разметочные инструменты

На всех этапах столярных работ, от подготовки заготовки до сборки изделия, не обойтись без измерений, разметки и проверки размеров, форм, углов и взаимного расположения деталей. Поэтому измерительные, разметочные и поверочные инструменты, от простейших, знакомых с детства, до специальных и довольно сложных, должны быть постоянно под рукой как у опытного столяра, так и у новичка.

Измерительные и разметочные инструменты

Линейка — простейший измерительный инструмент, нужен для линейных измерений и разметки на небольших поверхностях. Линейки бывают сантиметровые и дюймовые. Если по ходу работы вам нужно будет переводить сантиметры в дюймы и наоборот, чтобы не заниматься вычислениями (1 дюйм равен 2,54 см), можно взять линейку с двойной разметкой: с одной стороны сантиметровая, с другой — дюймовая.

линейка

На поверхностях длиной больше 35-40 см линейка не дает точности — она довольно тонкая и при большей длине начинает «гулять». В этих случаях лучше взять рулетку или метр — это та же линейка, но толще и шире, длиной 100 см.

метр

рулетка

Столярный (поверочный) угольник состоит из двух планок, одна из которых короче и толще, выполняет роль рукоятки, а вторая — хорошо знакомая линейка. С его помощью можно делать измерения и разметку, но основная его функция — проверка прямых углов конструкций и взаимного перпендикуляра между деталями. Главное в таком угольнике — идеально прямой угол между двумя составляющими.

Столярный (поверочный) угольник

Среди современных моделей поверочных угольников есть такие, где линейка и рукоятка крепятся подвижно. При максимальной раздвижке они дают прямой угол, но еще подвижное крепление и полукруглая шкала, напоминающая транспортир, позволяют с большой точностью задавать острые углы, изменяя расположение линейки по отношению к рукоятки.

поверочный угольник

Рулетка — тонкая свернутая металлическая измерительная лента в небольшом пластмассовом или металлическом футляре. Рулетки бывают с длиной измерительной ленты 1, 2, 3, 5, 10, 20, 30, 50, 75 и 100 м.

В большинстве моделей есть стопоры, позволяющие зафиксировать вытянутый на необходимую длину отрезок; фиксатор в начале ленты помогает сделать измерения без посторонней помощи, закрепив ленту на измеряемой поверхности.

рулетка

Рулетка нужна для линейных измерений и грубой разметки. Благодаря гибкости измерительной ленты рулеткой иногда измеряют не только плоские, но и кривые поверхности, однако в этом случае нужно учитывать, что результаты будут черновыми, прикидочными.

применение рулетки

Штангенциркуль состоит из штанги (линейки), подвижной рамки с фиксирующим винтом и двух пар измерительных губок.

Штангенциркуль

Дает высокую точность измерений и в то же время прост в обращении и надежен. Длина штанги показывает максимальный размер измеряемой детали. Наиболее распространена модель с измерительной шкалой 150 мм.

Штангенциркулем измеряют наружные и внутренние диаметры, линейные размеры, а также глубину отверстий.

Штангенциркулем измеряют внутренние диаметры

Внутренние диаметры измеряют с помощью пары губок, у которых резцы смотрят наружу; для наружных измерений служит вторая пара губок с резцами внутрь.

Штангенциркулем измеряют наружные диаметры

Чтобы определить внешний размер, отодвиньте подвижную планку, поместите деталь между губками и двигайте планку обратно до тех пор, пока резцы губок не прижмутся к детали достаточно плотно. Чтобы размеры не сбились, зафиксируйте планку с помощью винта.

Глубиномер штангенциркуля

Глубиномер пригодится для измерения глубины отверстий. Выглядит как «хвостик», выдвигающийся из штанги при перемещении рамки.

У нониусного штангенциркуля на подвижной рамке есть небольшая шкала — нониус (см. фото). Цена деления (расстояние между ближайшими штрихами на шкале) нониуса указывается в паспорте на инструмент, чаще всего это 0,1 мм. Штрих на штанге, наиболее близкий к нулевой отметке на нониусе, показывает результат измерений в целых миллиметрах. Если нужна точность в десятых долях миллиметра, воспользуйтесь нониусом. Найдите ближайший к нулю штрих, точно совпадающий с каким-либо делением на штанге. Порядковый номер этого штриха умножьте на цену деления нониуса. Сложите полученный результат с результатом измерений в целых миллиметрах.

Результаты измерений циферблатного штангенциркуля передаются на круглую шкалу с помощью системы шестеренок.

Цифровой штангенциркуль сразу показывает результат измерений на жидкокристаллическом табло.

Эти две модели штангенциркулей удобны тем, что не требуют дополнительных расчетов для получения результата, но они не так компактны, как нониусный, и более требовательны к уходу и условиям хранения.

нониусный штангенциркуль

У столярного циркуля (кронциркуля) в основе две ножки и микрометрический винт (винт для передвижения на очень маленькие расстояния), с помощью которого можно сохранить заданное расстояние неизменным. Элементы конструкции дополняются и меняются в зависимости от назначения и модификации инструмента.

столярный циркуль (кронциркуль)

Инструмент нужен для переноса линейных размеров с одного объекта на другой, вычерчивания дуг и окружностей, разметки поверхностей. Разметка наносится либо карандашом, если ножка циркуля снабжена держателем для карандаша, либо процарапывается иглой на ножке циркуля.

разметочный кронциркуль

У разметочного кронциркуля есть дуга для точной фиксации раствора ножек. Конструкция такова, что заданную величину можно сохранять без изменений долгое время. Особенно это удобно при делении линий на определенное количество равных отрезков.

разметочный кронциркуль

Измерительный кронциркуль чаще всего имеет ножки дугообразной формы. Нужен при измерении деталей и линейных размеров и сравнении их с эталонными (перенос размеров).

Измерительный кронциркуль

Рейсмус — инструмент, состоящий из рабочей планки (чаще с размерной шкалой), зажима-колодки, регулировочных винтов и чертилки, т.е. остро заточенного штыря или иглы.

Рейсмус

Если нужно сделать одновременную разметку нескольких параллельных линий, на рейсмус ставят две-три планки. На некоторых моделях есть ролик для более удобного вычерчивания кривых линий.

Служит для точной и быстрой разметки местоположения отверстий, шипов, прорезей и т.д.

Если вы решили заняться ремонтом и сделать новую мебель, то стоит задуматься о покупке уровня. Он незаменим в тех случаях, когда нужно сделать поверхности ровными. В зависимости от того, для каких целей он вам нужен, зависит и его длина. Для небольших поверхностей достаточно уровня длиной 120-200 см.

строительный уровень

Инструмент просто незаменим в тех случаях, когда нужно сделать поверхности ровными. Обратите внимание на стеклянные капсулы на инструменте. В жидкостных уровнях капсула заполнена наполовину и на корпусе с двух сторон есть отметки. Если поверхность, на которую поставлен уровень, не строго параллельна земле, граница жидкости с одной стороны не будет совпадать с отметкой на корпусе, показывая угол наклона проверяемой поверхности. В пузырьковых уровнях роль указателя играет пузырек газа, плавающий в жидкости: на горизонтальной поверхности он остается в центре капсулы, на наклонной смещается в сторону более высокого края.

Многие модели уровней снабжены еще двумя капсулами — под углом 90° и 45°. Это полезное дополнение позволяет поверять и выставлять вертикали и углы взаиморасположенных поверхностей.

Среди огромного количества современных инструментов и приспособлений, до сих пор есть такие, которыми пользуются многие поколения, оставляя их без изменений. К таким инструментам относится строительный отвес.

строительный отвес

Его применяют в тех случаях, когда нужно проверит вертикальность конструкции. Отвес представляет собой небольшого размера грузик, привязанный на конце шнура. Вместо шнура может быть и нить. Это неважно, главное, чтобы материал был прочным и не путался. Строительный отвес можно купить в магазине или сделать самому, что также несложно.

Читайте также  Как измерить сопротивление заземления мегаомметром

Принцип работы отвеса очень прост. Если нужно выяснить вертикаль стены перед тем, как сделать мебель, то в нее сверху вбивают длинный гвоздь или саморез таким образом, чтобы большая часть его не была заглублена в стену. Около шляпки привязывают или приматывают шнур, сам грузовик опускают до нужного расстояния. После того как колебания прекратились, нитка с грузиком представляет собой идеальную вертикаль. Имея эталон перед глазами, можно сравнить, насколько ровная перед вами поверхность.

Таким способом можно проверить вертикальность стены, правильность выставления мебели и т.д. Еще один вариант проверки: просто приложите отвес к плоскости, дождитесь, пока груз перестанет колебаться, сделайте метки на поверхности вверху и внизу и прочертите вертикальную линию.

Измерять углы при изготовлении изделий или проведении ремонтных работ приходится постоянно. Именно для этой цели есть удобный и простой инструмент — малка, один из незаменимых инструментов любого столяра. Основная его функция — измерение градусов существующего угла и перенесение его размеров на нужную заготовку. Визуально очень напоминает обычный угольник с прямым углом, но по своему предназначению это угломер. На малке можно задать любой угол до 180°. Ослабьте крепежный винт, приложите малку к углу, который вы хотите перенести, отрегулируйте перо до нужного положения и зафиксируйте крепежным винтом. Приложите малку к обрабатываемой детали и прочертите по ней карандашом искомый угол.

малка

Ерунок, или ярунок — полезный инструмент для поверки и выполнения углов в 45° и 135°. К деревянной планке (основанию) под нужным углом прикрепляют вторую планку (линейку). При разметки ерунком его нужно приложить к доске так, чтобы находящаяся под линейкой часть колодки плотно прилегала к боковой стороне заготовки. Сама линейка должна лежать на горизонтальной поверхности.

Измерительный инструмент — виды, характеристики, особенности

Измерительный инструмент — это устройство, с точностью определяющее расстояния, а также, размеры, геометрические характеристики, значение физической величины всевозможных предметов. Некоторые из измерительных приборов позволяют делать замеры с помощью сигналов измерительной информации, которые воспринимаются оператором.

Если при создании некоторых изделий можно обойтись самой простой линейкой или штангенциркулем, то в таких сферах, как строительство, геодезия весьма важна точность замеров, поскольку от этого зависит качество возводимых зданий, их долговечность при эксплуатации.

У человека на службе множество инструментов для измерения, которые помогают в разных профессиональных и бытовых областях работ — это рулетки и отвесы, угольники, щупы и уровни, штангенциркули и дальномеры, теодолиты и нивелиры. Рассмотрим некоторые, наиболее применяемые из них, подробнее.

Рулетки

Рулетка — инструмент для линейных измерений, представляющий собой намотанную на катушку ленту с делениями (металлическую или пластмассовую), облаченную в корпус. Существует множество моделей рулеток с разными механизмами сматывания: ручным способом с помощью рукоятки или автоматически посредством возвратной пружины.

Фото строительной рулетки. Измерительный инструмент

Фото строительной рулетки. Измерительный инструмент

Наиболее важные характеристики для рулеток — это точность измерения, которую определяет отклонение значения от эталона, класс точности инструмента, а также жесткость ленты.

Если рулетки имеют II класс точности, то для отрезка в 1 м допускается отклонение не более 0,5 мм, для 10 м — не более 2,3 мм. Жесткость полотна рулетки предоставляет возможность работать без напарника. Чтобы узнать, какое расстояние можно измерить самостоятельно, следует вытянуть ленту и посмотреть, на какой отметке произойдет преломление. Жесткость ленты достигается материалом изготовления (наиболее жесткие — стальные ленты) и формой полотна, которое как бы загнуто вверх полукругом.

Фото угольника. Измерительный инструмент

Фото угольника. Измерительный инструмент

В категорию простых измерительных устройств относятся также линейки и угольники, легкие в использовании и несложные по конструкции. Это пластины (одна или две, расположенные под прямым углом) из дерева, металла, пластика с нанесенными делениями, выражающими единицу измерения длины, в основном, в сантиметрах. Зачастую они являются незаменимыми помощниками, как в быту, так и в разных профессиональных работах.

Дальномеры

Дальномер часто называют лазерной рулеткой и, в последнее время, этот инструмент получил широкое распространение, благодаря точности измерения и удобству использования. Моделей дальномеров появилось множество, поэтому, чтобы выбрать прибор необходимо предварительно изучить технические параметры и определиться с соотношением стоимости и такими возможностями устройства, как точность измерения, максимальное расстояние, возможность ремонта, долговечность и функциональность.

Фото лазерного дальномера. Измерительный инструмент

Фото лазерного дальномера. Измерительный инструмент

Лазерные дальномеры способны измерять расстояние до 200 м, но, если вы работаете внутри здания, то нецелесообразно приобретать такой «дальнобойный» прибор, вполне хватит значения в 30-50 м. При использовании дальномера на большую дистанцию необходимо дополнительное оборудование: штатив и отражатель.

Большинство производителей могут гарантировать точность измерения лазерным дальномером в пределах ±1 мм, но вполне достаточно и среднего значения отклонений ±1,5-2 мм, которое дает хорошие результаты.

Чтобы купить дальномер, определитесь с количеством поставленных задач, чтобы выбрать нужные функции устройства. Современные лазерные универсальные дальномеры обладают такими функциями, как измерение расстояний, расчет площади и объема, запоминание значений (память), калькулятор. А также их можно использовать в качестве цифровых или оптических визиров, уровней, уклономеров.

Строители высоко оценили такой удобный и практичный инструмент, они избавляются от длительной по времени разметки, всего лишь единожды настроив прибор на определенную функцию. К тому же, с его помощью можно непрерывно вести контроль монтажа.

Уровни и отвесы

Строительный уровень — контрольно-измерительный прибор, с помощью которого на создаваемой плоскости проверяется точность горизонтального или вертикального состояния, а также, задается направление, откладываются отрезки необходимой величины. Уровни бывают разных видов:

  • отвесы;
  • гидроуровни;
  • пузырьковые уровни;
  • лазерные уровни.

Вертикальность плоскости легко уточняется отвесом. Это приспособление из крепкой нити с грузом на конце. Сила тяжести заставляет нить находиться в строго вертикальном положении. Отвесная линия нити должна совпадать с острым концом груза, который специально выполняется в виде перевернутого конуса.

фото уровня, измерительный инструментфото отвеса, измерительный инструмент

Фото уровня и отвеса, измерительные инструменты

Водный уровень или гидроуровень изготовлен из прозрачной трубки от 5 до 30 м длиной, в которую залита вода. Его действие основано на законе Паскаля. Применяется для разметки стен, монтажа стяжки, установки натяжных потолков, наклейки обоев и т. д.

Алюминиевая планка с тремя капсулами спирта — это пузырьковый уровень, используемый в любую, даже морозную погоду. Присутствующие в капсулах пузырьки воздуха играют роль ориентира. Положение пузырьков определяется по нанесенным на ампулу меткам, они должны быть ровно посередине. Оптимальная длина таких уровней от 30 до 400 см. При выборе ориентируйтесь на вес прибора, чем он тяжелее, тем показания будут точнее. Желательно, чтобы на уровне были нанесены деления линейки для удобства в работе. В уровнях для работы с металлической поверхностью должен быть встроен магнит.

Нивелиры

Лазерный уровень или нивелир — инструмент, определяющий разность высот точек земной поверхности и, чаще всего, применяемый в геодезических работах, а также, в строительстве зданий, мостов, дорог, инженерных сетей. Именно там, где точность измерений обусловливает надежность сооружений и безопасность людей.

Фото лазерного нивелира в работе

Фото лазерного нивелира в работе

В зависимости от видов нивелиров вы сможете проецировать прямые линии по горизонтали, вертикали и диагонали. Расстояние, на которое возможно проецировать луч, зависит от класса лазера. Низкий класс — расстояние 5-8 м, высокий — 50-60 м и более. При этом, проецирование луча у проекционных нивелиров может быть в виде точки, линии или плоскости.

Фото ротационный лазерный нивелир

Фото ротационного лазерного нивелира

Ротационные нивелиры, вращающие излучение на 360 о позволяют, например, одновременно уточнять уровень потолка и двух стен, чтобы они были расположены точно под 90 о друг к другу. В основном они используются профессионалами, поскольку стоимость их высока. Тем более, что для сложных лазерных нивелиров необходимы дополнительные аксессуары — это надежный кейс для хранения (если его нет в комплекте), поскольку прибор должен быть надежно защищен при транспортировке и хранении от механических воздействий и падений.

Еще понадобится штатив, особенно для работы на больших (50-70 м) пространствах, а также лазерные очки, чтобы видеть лучи в свете дня. Питание большинства лазерных нивелиров осуществляется не обычными батарейками, а 1,5-вольтовыми типа AAA или АА. Из этого следует, что нужно сделать запас аккумуляторных батареек и купить зарядное устройство к ним.

Чтобы лазерный нивелир не вышел из строя, используйте для каждой модели соответствующую по вольтажу батарейку. Бывает, что нужны батарейки не 1,5-вольтовые, а 1,2В. Несмотря на все сложности, в строительных и ремонтных профессиональных работах понадобится именно такой современный нивелир, чтобы получить максимальное удобство в работе, функциональность и высокую производительность.

Для бытовых работ лучше приобрести нивелир с пересекающимися линиями (вертикальной и горизонтальной) под 90 о . Проецируя скрещивающиеся линии, вы сможете легко клеить обои, укладывать настенную плитку и выполнять еще множество работ, требующих разметки.

Теодолиты

Теодолит — прибор для геодезических работ, топографических и маркшейдерских съемок, определяющий величину углов на горизонтальных и вертикальных плоскостях. Кроме того, с помощью теодолита задают направление и определяют расстояние, применяя рейку с делениями и нитяной дальномер.

Фото теодолита

Фото измерительного прибора — теодолит

Конструктивно теодолит состоит из подставки (трегера) с тремя подъемными винтами, корпуса с двумя кругами, где отсчитываются значение величин по горизонтали и вертикали, а также, круглого уровня фиксирующего горизонтальное положение прибора.

На пересечении горизонтальной и вертикальной оси находится зрительная труба, которую наводят на объект наблюдения. Круги вращаются одновременно с трубой. Специальный центрир помогает достигать точности центрирования. По виду, конструкции, точности и принципу работы происходит классификация теодолитов. Для наглядности представим эти параметры блок-схемой:

Схема разновидностей теодолита. Измерительные приборы

Схема разновидностей теодолита. Измерительные приборы

В нашем интернет-магазине строительных материалов мы предлагаем электронные теодолиты марки RGK высокой точности с питанием от аккумулятора, входящего в комплект. А также, не менее точные, оптические теодолиты, не требующие дополнительного питания.

Самые лучшие модели необходимых измерительных приборов вы также сможете найти в нашем магазине и приобрести, как в розницу, так и оптом, оформив все без промедления, за один заказ, с помощью профессиональных менеджеров.
