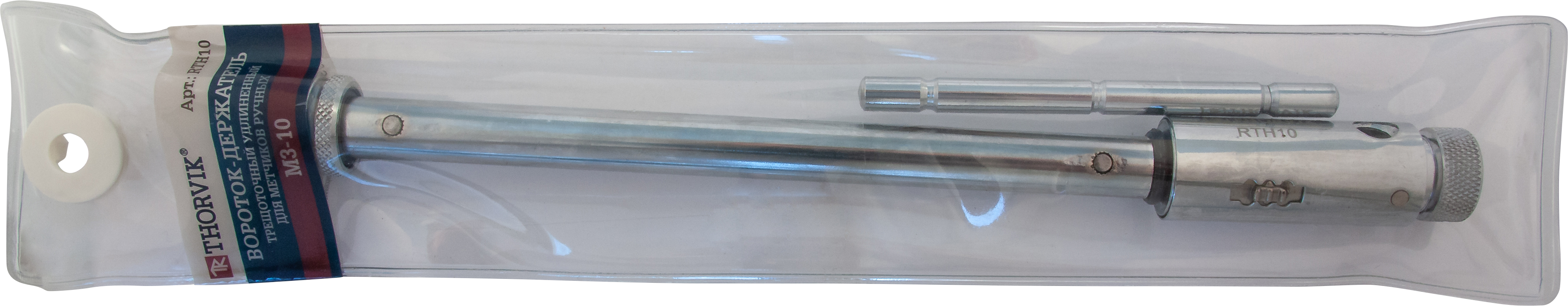

Вороток-держатель трещоточный удлиненный для метчиков ручных
Код
Арт.
ДЛЯ МЕТЧИКОВ
L, мм
a, мм
Цена
52880
RTH10
M3-10
0.301
60
19.1
52881
RTH20
M5-12
0.434
32
14.9
/ / /
Воротки-держатели для метчиков ручных
Вороток-держатель Т-образный с быстрозажимным патроном для метчиков ручных
Т-образный держатель метчиков (и не только) с трещоткой
Меня заинтересовал форм-фактор держателя. К тому же в комплекте шли 5 метчиков. Поэтому и заказал. По традиции смотрим, в каком виде присылают. Иногда бывает полезно. Пришёл в стандартном китайском пакете с «пупыркой», в нём ещё один пакет, но уже с замком. Метчики в отдельном пакетике. Т-образный держатель был в бумажной коробочке. Метчики без смазки. Абсолютно сухие.
Кроме обозначения резьбы никаких сведений нет. Значит всё стандартно, и подразумеваем марку Р6М5. А вот такое обозначение должно быть согласно нашего ГОСТ 3449-84 Метчики. Технические условия Весь ГОСТ выкладывать нет смысла. Смотрим то, что касается обозначения. Начиная с пункта 1.25.
То, что обозначено, вы видели. Большинство современных метчиков выпускают в чистовом варианте, а когда-то (не так давно) их было как минимум два. Если присмотреться внимательно, можно заметить отличия формы: — первый метчик с сильно обрезанными верхушками зубьев, внешний диаметр чуть меньше других инструментов в наборе; — второй метчик с более коротким заборным сегментом, более длинными гребнями. Его диаметр чуть больше, нежели у первого; — третий метчик обладает полными гребнями зубцов, а его диаметр должен совпадать с размерами будущей резьбы. А вот рабочая часть комплектных метчиков. С диаметрами проблем нет. Все точно соответствует заявленным параметрам. Шаг резьбы основной. Это именно тот стандартный шаг, который распространён и наиболее применим. Поэтому для каждого нашлось по гайке. Тыльная сторона под вороток. В комплект входит полный набор метчиков, которые способен удержать обозреваемый Т-образный вороток. Если взять размер, больший чем М8, он просто туда не войдёт. Если взять метчик меньше чем М3, он будет вываливаться. А вот и сам держатель. Выглядит очень презентабельно. Усилительная ручка вставляется в отверстие и фиксируется подпружиненным шариком.
Чтобы развеять сомнения по поводу материала, сразу проверил магнитом. Магнитится всеми своими частями. Это хромированная сталь. Заодно взвесил. И габариты. Переключатель трещотки на три положения. Центральное положение – трещотка отключена. Переключается сдвигом с небольшим нажатием. Механизм захвата тоже примитивно прост. Метчик охватывается подпружиненными губками. Осталось на практике проверить профпригодность. Но прежде чем нарезать резьбу, необходимо просверлить отверстие. Диаметр сверла можно вычислить математически. Из диаметра метчика вычитаем показатель шага и получаем нужный диаметр сверла. При работе с хрупкими металлами, например, чугуном, диаметр сверла следует уменьшить на 0,1 мм. Для метчика М5 шаг составляет 0,8, следовательно, диаметр сверла 4,2 мм. Для М4 этот показатель составляет 0,7, следовательно, диаметр сверла 3,3 мм. Для М6 шаг составляет 1, следовательно, диаметр сверла 5,0 мм. Но на практике (как правило) прибегают к таблицам соответствия. ГОСТ 19257-73 Отверстия под нарезание метрической резьбы. Диаметры.
Перехожу к тестированию. Предварительно просверлил отверстие диаметром 5мм в полудюймовой трубе. Смазал метчик маслом и нарезал резьбу. Имея такой держатель, особого труда это не составляет. У многих для этих целей имеется вороток. А я раньше использовал для нарезки резьбы патрон от дрели (жутко неудобно). Пора смотреть на метчик. Рабочая часть поближе: 1. До 2. После использования. 3. И после протирки. Никакого криминала я не обнаружил. Эти метчики по своей твёрдости являются полным аналогом наших (с советских времён) из стали Р6М5. Если вы считаете, что те метчики не поддаются надфилю, то вы заблуждаетесь. Если правильно приложиться, то можно нанести несколько рисок (обозреваемое слева, справа — Советское «доисторическое»). Некорректно утверждать, что они абсолютно идентичные. Состав китайских метчиков никто не знает. Но по твёрдости они одинаковые. И ещё несколько слов по поводу трещотки. Применение её при нарезании резьбы сомнительно. Сама технология подобного деяния подразумевает периодические возвратные движения. При включенной трещотке этого сделать невозможно. При нарезании резьбы её можно использовать только при вынимании метчика из нарезанного отверстия. Но… К этому держателю подходят мелкие биты (4мм), несмотря на то, что они шестигранные. Поэтому можно использовать, как держатель бит при откручивании/закручивании сложных винтов. Вот в общем то и всё. Всё, что можно, протестировал. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог. Удачи!
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Метчикодержатель в Москве
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
Под заказ
Опт
13.12.21
39123010M KING TONY Держатель метчика М1-М10, 3/8″
Под заказ
Опт
13.12.21
Максимально используемый метчик М10Материал тела Цинкоалюминиевый сплав Материал вставоквысокоуглеродистая сталь. Применяется при ручном нарезании внутренней резьбы.
В наличии
Опт
10.12.21
Размер: М12. Для наших постоянных покупателей разработана программа лояльности: накапливайте бонусы и получайте скидки на строительные товары.
В наличии
Опт / Розница
13.12.21
Предназначен для зажима метчика при нарезании резьбы.
В наличии
Опт / Розница
01.12.21
Цена указана без НДС. При обращении уточняйте цены у менеджеров.
В наличии
Опт / Розница
13.12.21
Реальные и конкурентоспособные цены; широчайший ассортимент инструментов; продажа только сертифицированных и имеющих легальное происхождение товаров; гарантийное обслуживание купленных у нас товаров
В наличии
Опт / Розница
13.12.21
Весь перечень качественного крепежа и расходного материала для него у нас в ассортименте. А-строй66 предлагает только качественную продукцию. Доставка или самовывоз.
В наличии
Опт / Розница
13.12.21
В наличии огромный выбор высокопрочного, нержавеющего, латунного и полиамидного крепежа, а также автомобильный, слесарный, столярный и измерительный инструмент.
В наличии
Опт / Розница
06.10.21
Специальное приспособление для фиксации резьбонарезного инструмента при ручной калибровке внутренних резьб.
В наличии
Опт
01.12.21
Широкий выбор качественного товара в наличии на складе. Весь товар сертифицирован.
В наличии
Опт / Розница
24.11.21
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
В наличии
Опт
13.12.21
Один из крупнейших в московском регионе поставщиков строительных материалов. Список наименований, представленных в каталоге, превышает 200 тысяч позиций различного назначения.
Под заказ
Опт
13.12.21
Метчикодержатель №3, с регулируемыми вкладышами, сталь 45, для метчиков — M5-M20, общая длина — 375 мм, ЗУБР Профессионал
В наличии
Опт
13.12.21
Мы осуществляем как розничную и оптовую продажу в рамках ассортимента сайта, так и комплексное обеспечение потребности строительных организаций по товарам, выходящим за пределы ассортимента интернет-магазина!
Под заказ
Опт
13.12.21
Максимально используемый метчик М12Материал тела Цинкоалюминиевый сплав Материал вставоквысокоуглеродистая сталь. Применяется при ручном нарезании внутренней резьбы.
В наличии
Опт
13.12.21
Мы осуществляем как розничную и оптовую продажу в рамках ассортимента сайта, так и комплексное обеспечение потребности строительных организаций по товарам, выходящим за пределы ассортимента интернет-магазина!
Метчикодержатели. Разновидности и сферы применения
Конструкция простого самодельного держателя для метчиков
Чтобы изготовить простой самодельный держатель для метчиков, вам понадобятся следующие детали.
Длинная гайка-муфта.
Болты или шпильки под нее (2 шт.).
Фотография №1: гайка-муфта и два болта
Обратите внимание! Из такого набора можно изготовить универсальные метчикодержатели под резьбонарезные инструменты нескольких размеров. Поэтому соблюдайте следующие правила.
Диаметр хвостовика самого крупного метчика не должен превышать диаметр вкручиваемых в гайку-муфту болтов/шпилек.
Соблюдайте пропорциональность. Не берите слишком большие гайки под держатели для метчиков малых размеров и наоборот.
При необходимости лучше сделайте несколько воротков.
Как выбрать путевый метчикодержатель, а не китайское барахло.
Если вы решили нарезать внутреннюю резьбу с помощью метчика, то вам понадобится метчикодержатель — приспособление, в которое зажимается метчик. Ведь при нарезке резьбы метчиком идет приличное усилие и нужно крепко держать метчик, чтобы все прошло как нужно и чтобы не «закосить» резьбу. В строительных магазинах ассортимент данных девайсов широк, какой выбрать, на что обращать внимание — все в этой статье. Будет фото, советы по покупке, описание моделей и конечно же цены.
Отечественные метчикодержатели.
Отличаются от импортных недорогих более высоким качеством, цена соответственно тоже немаленькая. Очень часто мне, как продавцу в магазине, видно, что люди, которым нужно нарезать одну-единственную резьбу(например на М6), жалеют денег как на метчик так и на метчикодержатель. Вы конечно же знаете, что отечественный качественный метчик из быстрорежущей стали стоит недешево(по сравнению с китайскими аналогами из углеродистой стали), так что если такой покупатель даже и купит метчик, то денег на метчикодержатель становится уже жалко. Оно и понятно, ведь качественный отечественный метчикодержатель стоит чуть подешевле самого метчика. Поэтому не каждый решается на покупку, а зачем, если надо нарезать одну резьбу — для этого в качестве держателя вполне можно использовать обычный рожковый ключ или разводной. Конечно, придется попариться с нарезкой резьбы, но все-таки зато будет экономия.
Все метчикодержатели подразделяются по размерам. Например, М3-М8(означает, что можно зажать все метчики от 3 до 8 мм), 4-12 или 12-36. То есть они бывают маленькие, средние и большие. Так что берите такой, чтобы зажать нужный размер метчика. На фото различные размеры держателей.
Импортные китайские метчикодержатели
Чаще всего это дешевые китайские модели, стоят недорого. Например, если отечественный М3-М8 стоит 130 рублей, то китайский подобный 50-70. Разница налицо. Хотя и качество также отличается, китайский сделан из порошкового металла(силумин), он не крепкий и если вы приложитесь посильнее, то вполне вероятно, что ваш китайский держатель расколется. Такое случается очень часто. Но для разовых работ чаще всего покупают именно такие, поскольку выполнил работу и положил на полку для лучших времен, денег много не потрачено — неплохой выбор для разовых работ. Как вариант — модели фирмы Stayer, недорогие, для дома потянет. На фото ниже.
Еще на заметку: Ручной заклепочник — что за инструмент, как им работать.
Однако если вы частенько режете резьбу метчиками, то лучше все-таки иметь добротный отечественный метчикодержатель, его хватит надолго, да и работать им не страшно, можно не париться, что он сломается, все-таки сделан из нормального металла, а не из порошковой китайской подделки.
Помимо обычных вариантов в продаже можно встретить реверсивные с трещоткой. Например, фирмы Matrix. Вполне приемлемого качества, для домашних работ. Такие модели предназначены для нарезания «глубокой» резьбы, в тех случаях, когда нет возможности крутить ручками метчикодержателя. Конечно, если резьбу нужно нарезать в узком пространстве, то можно попробовать длинный гаечный метчик, однако не всегда это помогает, поскольку гаечный метчик — он для сквозных отверстий. А что делать, когда нужно нарезать резьбу глухую, не насквозь. Тогда единственный вариант — реверсивная модель, имеет вид удлиненного цилиндра, его можно вставить туда(узкое пространство), где невозможно работать обычным метчикодержателем с ручками в разные стороны. Модель фирмы Matrix имеет 2 размера М3-М8 и М5-М12. Стоимость от 170 до 250 рублей.
Как сделать метчикодержатель своими руками
Чтобы сделать метчикодержатель своими руками в домашних условиях, вам понадобятся следующие инструменты.
Тиски.
Напильник.
Кернер.
Штангенциркуль.
Сверла по металлу.
Молоток.
Дрель.
Фотография №2: инструменты для изготовления самодельного метчикодержателя
Пошаговая инструкция по изготовлению самодельного воротка (метчикодержателя)
Для изготовления самодельного воротка (метчикодержателя) действуйте по следующей схеме.
Подберите сверла по металлу для подделывания в гайке-муфте отверстий под хвостовики метчиков. Для этого используйте штангенциркуль.
Фотография №3: метчикодержатели и подобранные сверла
Фотография №4: сверление отверстий
Фотография №5: удлинение внутренней резьбы торцевых отверстий гайки-муфты.
Фотография №6: готовый самодельный метчик
Конструкции метчикодержателей
Любой метчик, как известно, имеет круглую в сечении посадочную часть, и квадратный хвостовик, за который и вращается инструмент. Размеры этих частей стандартизированы в соответствии с ГОСТ 3266, а потому не зависят от исполнения метчика, типа резьбы (левая, либо правая) и прочих факторов. Поэтому различия в конструкциях метчикодержателей касаются:
Формы держателя – плоский или угловой.
Направления вращения метчика – радиального или осевого.
Количества посадочных гнёзд под хвостовики.
Наличия или отсутствия возможности для регулировки размеров посадочного отверстия.
Регулируемые воротки обычно снабжаются одним – тремя отверстиями постоянного размера, и одним регулируемым. Метчикодержатели с осевым направлением подачи метчика иногда называют торцевыми. Они предназначаются для получения внутренних резьб в ограниченных рабочих пространствах.
Любой регулируемый метчикодержатель с радиальным направлением вращения инструмента, изготовленный по требованиям ГОСТ 3266, состоит из следующих частей:
Призматической рамки;
Съёмной рукоятки, которая при помощи штифта соединяется с рамкой. На рукоятке имеется трещотка, фиксирующая текущее положение инструмента при необходимости переустановки ручки;
Неподвижной рукоятки;
Пары подвижных сухарей, которые могут перемещаться в пазах рамки;
Гужона, который фиксирует сухари в определённом положении (в нерегулируемых воротках эта деталь отсутствует).
Торцевые, т-образные метчикодержатели устроены иначе. Это обусловлено необходимостью прилагать возрастающее усилие, по мере увеличения глубины нарезаемой резьбы. Поэтому они изготавливаются с трещоткой, а в корпусе предусматривается только одно крепёжное отверстие. Трещотка обеспечивает стабильность положения метчикодержателя в момент переустановки поворотных ручек.
Для обеспечения стабильного значения крутящего момента применяются ручные тарированные воротки. При перегрузке во время вращения (что может произойти, например, при неверном диаметре отверстия или повышенной твёрдости детали) такой инструмент скользит, предохраняя тем самым метчик от поломки. Тарированные метчикодержатели состоят из:
Корпуса, снабжённого сквозным отверстием под ручки;
Двух изогнутых ручек (вместо них можно использовать любой прут из незакалённой средне- или высокоуглеродистой стали);
Подвижной нажимной втулки, на противоположном торце которой имеется квадратное отверстие под хвостовик;
Возвратной пружины, выставленной на определённое значение крутящего момента.
Особенности конструкции
Независимо от особенностей конструкции основными элементами метчикодержателя являются:
Призматическая рамка.
Неподвижная рукоять.
Съёмная рукоять с трещоткой для фиксации при изменении положения.
Подвижные сухари.
Гужон для фиксации сухарей в регулируемых метчикодержателях.
Благодаря стандартной форме (квадрат) и размеру хвостовика метчика (ГОСТ 3266) существующие метчикодержатели являются унифицированными и подходят для любых типов инструмента – левого, правого, дюймового, метрического и др. В зависимости от конструкции метчикодержатель может быть:
с плоским или угловым держателем;
радиальным или осевым направлением вращения;
регулируемым или нерегулируемым посадочным отверстием под хвостовик.
Метчикодержатель может иметь от одного до трех посадочных гнезд под различные размеры инструмента. Приспособления с осевым направлением подачи называются торцевыми и используются для работы в условиях ограниченного пространства. Особенностью торцевого держателя является необходимость увеличения усилия по мере нарезания. Поэтому в конструкции предусмотрено наличие трещотки, которая обеспечивает стабильность фиксации при переустановке ручек.
Регулируемые метчикодержатели
Регулируемые держатели имеют посадочную квадратную часть под хвостовик 8х8 мм. Регулировка производится с помощью двух или четырех сухарей расположенных на перемещающихся планках. Движение планок осуществляется регулировочным винтом. Корпус приспособления закрывается съёмной крышкой. Планки сухарей перемещаются последовательно, обеспечивая равномерную и надежную фиксацию.
Регулируемые метчикодержатели оснащены механизмом ограничения прилагаемого крутящего момента. Соединение корпуса и втулки обеспечивает пара сопряженных кулачков. При превышении прилагаемого усилия больше допустимого кулачки выходят из зацепления и втулка метчикодержателя проскальзывает. Данные метчикодержатели могут быть использованы только при достаточной длине нарезаемой резьбы. Чаще всего они применяются для нарезки резьб в глухих и глубоких отверстиях деталей.

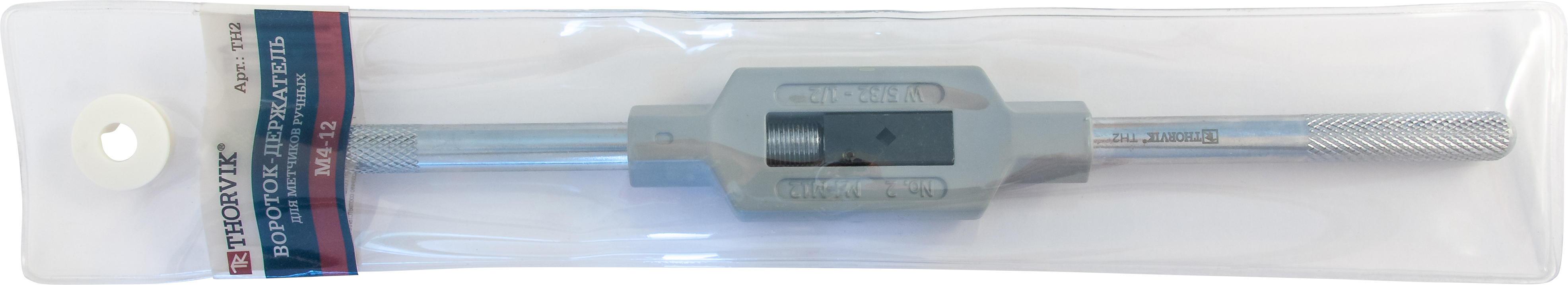

Вороток-держатель для метчиков ручных

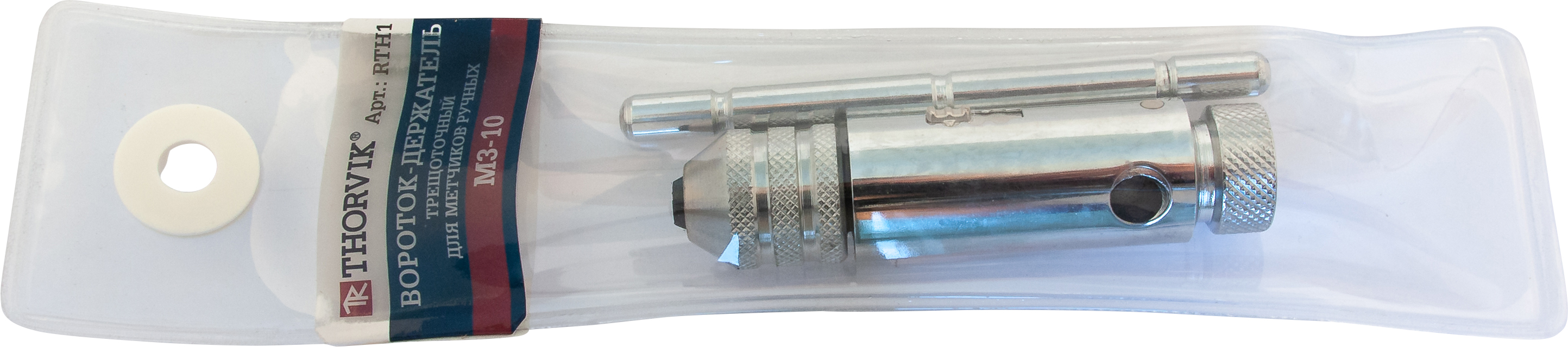

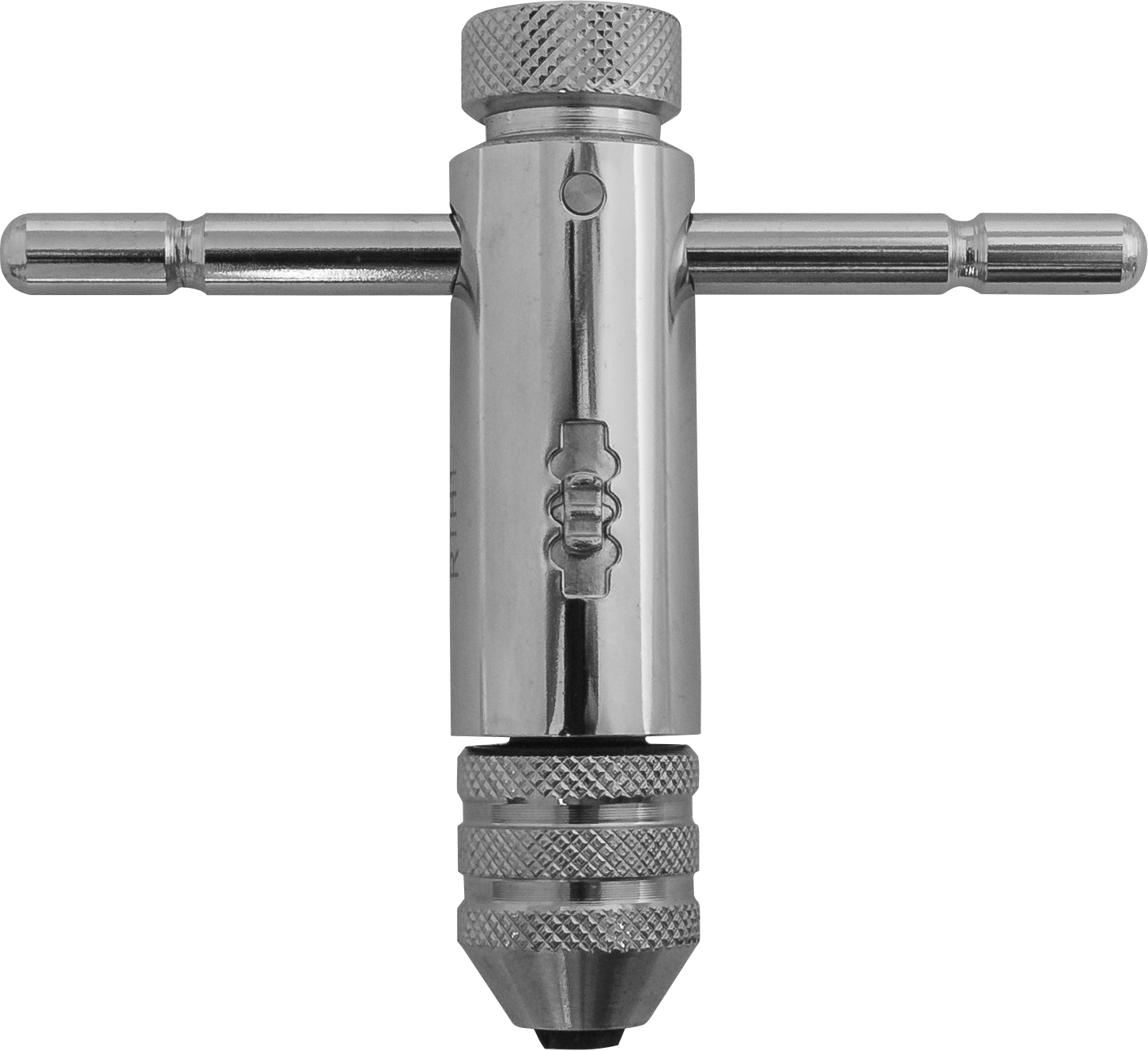

Вороток-держатель трещоточный для метчиков ручных
Вороток-держатель трещоточный удлиненный для метчиков ручных

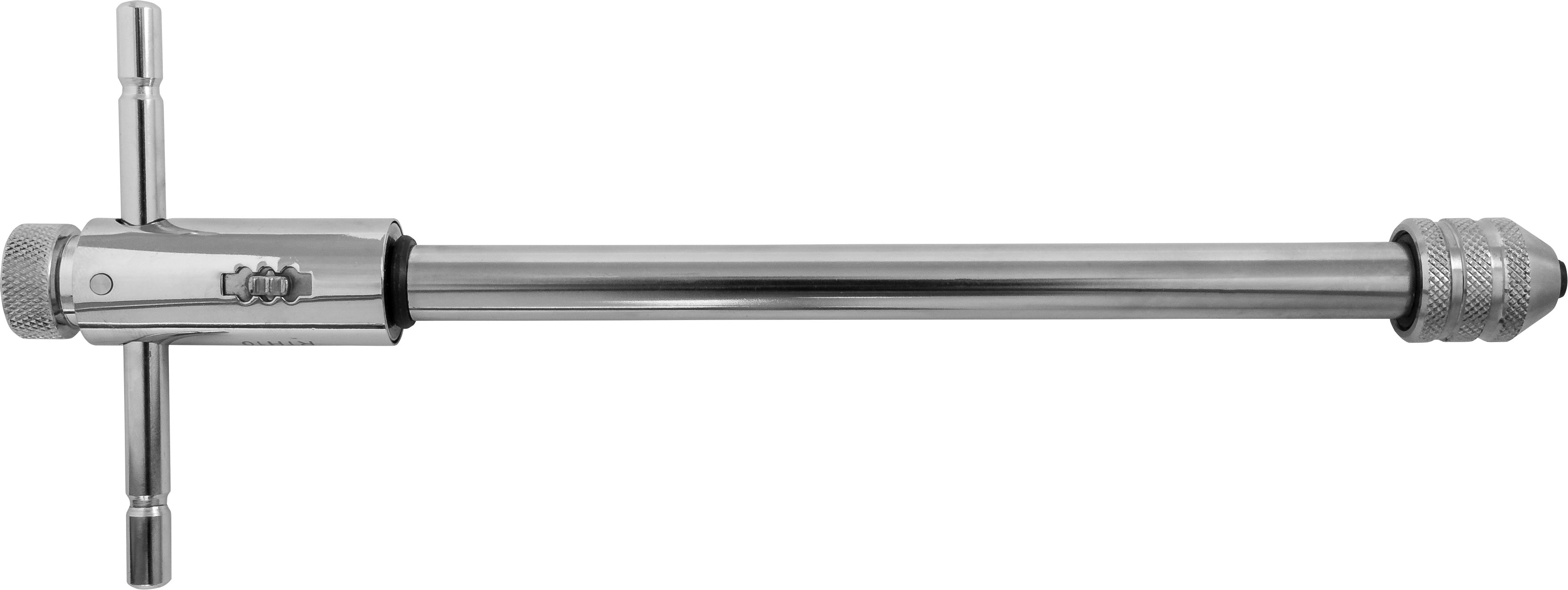

Вороток-держатель Т-образный с быстрозажимным патроном для метчиков ручных
