Самодельная мобильная ленточная пилорама

Самодельная мобильная ленточная пилорама

В ремонте и строительстве одними из наиболее востребованных материалов являются изделия и заготовки из различных пород дерева. Подсчитав, сколько стоят эти товары, какова цена их обработки и доставки к клиенту, то станет ясно, в каких местах и на чем можно будет сэкономить.

Учитывая такую особенность как относительная простота обработки древесины, сегодня весьма часто материалы для строительства получают на домашних пилорамах. Здесь можно получить изделия необходимой формы для большинства задач. Используя готовые схемы и чертежи, умельцы создают практичное и функциональное устройство, которое значительно расширяет ваши возможности прямо на участке. При этом отпадает необходимость обращаться к профессиональным мастерам.

По размерам конструкция зависит от места ее расположения. Чтобы выбрать оптимальные габариты станка, следует тщательно учитывать все факторы, в том числе характерную для каждого участка (придомового, дачного и т. д.) планировку. Чертежи, которые можно найти в Интернете, в том числе соответствующую литературу, различные материалы, выступают в качестве ориентиров – как отдельные комплектующие, параметры и прочие свойства.

Самодельная пилорама изготовляется в такой способ, чтобы она была удобна при работе в определенной обстановке и условиях. Чаще всего с помощью такого оборудования распускают бревна и обрезают доски.

Самодельная ленточная пилорама – технические параметры:
• Двигатель “Лифан” – бензин, 4-тактный, с воздушным охлаждением, мощностью 13 л. с.;
• Ведущее колесо – 1300 оборотов в минуту;
• Заготовка для распила может быть с максимальным диаметром 520 мм;
• Заготовка для распила может быть с длиной: с двумя трубами – 3 м, с четырьмя – 6 м;
• Доска может иметь максимальную ширину 400 мм;
• Рабочие колеса с диаметром 400 мм;
• Лента может подниматься с ручным и автоматическим механизмом;
• Ленточная пила с длиной 2960 мм;
• С автоматическим сцеплением.

Как сделать мобильную пилораму на бензиновом двигателе

Пилорама имеет разборную конструкцию, ее можно разобрать и смонтировать в полевых условиях за несколько минут. На фото изображена сборка пилорамы и ее рабочий процесс.

Самодельная мобильная ленточная пилорама

Самодельная мобильная ленточная пилорама

Сперва устанавливаем раму и две направляющие трубы.

Самодельная мобильная ленточная пилорама

Самодельная мобильная ленточная пилорама

После на трубы устанавливаем передвижную каретку.

Самодельная мобильная ленточная пилорама

Дальше автором монтируются рабочие колеса, с диаметром 400 мм.

Самодельная мобильная ленточная пилорама

Самодельная мобильная ленточная пилорама

Устанавливается ведущее колесо.

Самодельная мобильная ленточная пилорама

Самодельная мобильная ленточная пилорама

Устанавливаем мотор с автоматическим сцеплением и ременную передачу на ведущее колесо в пилораме. От двигателя в действие приводится ленточнопильное полотно, которое вращается на 2-х колесах.

Самодельная мобильная ленточная пилорама

Самодельная мобильная ленточная пилорама

На рабочие колеса одеваем ленточную пилу, длина 2960 мм. Пилу натягиваем при помощи натяжителя.

Самодельная мобильная ленточная пилорама

Дальше можно увидеть, как работает самодельная ленточная пилорама.

Самодельная мобильная ленточная пилорама

Пилорама легко справляется с разрезанием заготовки на доски. Толщину распила можно регулировать посредством ручного механизма.

Такое самодельное приспособление будет очень полезно при заготовке пиломатериала в полевых условиях. Всю конструкцию можно собрать непосредственно в лесу, по месту работы.

Изготовить пилораму своими силами выйдет существенно дешевле, чем если приобретать заводскую пилораму. В то же время самостоятельный роспуск бревен на доски намного более выгодный, чем покупка готовых досок.

Самодельная пилорама: угловая и дисковая с электродвигателем, как сделать своими руками с двигателем от мотоблока – чертежи

На сегодняшний день дисковая пилорама занимает почетное место среди техники промышленного характера (в отличие от мини бензопил) и является просто незаменимым устройством в деревообрабатывающей сфере (прочитайте как спилить дерево). Так как такого рода устройство располагает не только высоким уровнем производительности и завидной скоростью выполнения работы, но и к тому же оно располагает высоким качеством (качественные бензопилы – тут).

Но, тем не менее, даже учитывая тот факт, что этому инструменту попросту нет аналогов в нынешнее время относительно значительного количества заготовок, приобрести такого рода технику может себе отнюдь не каждый желающий. В данной статье мы говорим об этом устройстве, разберемся в его основных аспектах, и вы сможете узнать как своими руками «создать» такого рода технику. Итак, приступим.

Конструкция дисковых пилорам

На столе с рабочей поверхностью установлен диск, находящийся на валу. Как вы и поняли, что на самой плоскости рабочей производится вращение дисковой режущей части. По сути, данный инструмент представляет собой достаточно несложную конструкцию, которая, несомненно, великолепным образом станет для вас незаменимым помощником в домашних условиях.

Можно с полной уверенностью утверждать, что для бытовых нужд не надо и даже совершенно немыслимо производить реализацию значительно сложнейших схем. К тому же такого рода пила может устанавливаться как на электродвигательном вале, так и на шпинделевом вале.

Конструкция дисковой пилорамы

Также немаловажным является тот факт, что стоимость на такого рода инструмент достаточно высока. Именно поэтому его могут приобрести, наверное, настоящие «эстеты», либо попросту без такого инструмента человек не сможет производить свою деятельность. Но если вы являетесь всего лишь любителем в работе с деревом, то в таком случае вам попросту нет никакого смысла его приобретать.

Как сделать с электродвигателем в домашних условиях

Как мы уже и говорили ранее, пилорамы пользуются огромнейшей популярностью собственно из-за своей универсальности и, конечно же, благодаря простоте своего устройства. Именно поэтому каждый желающий, который хочет иметь такой инструмент дома, но не имеет для его приобретения финансовой возможности, может сделать такого рада устройство своими руками.

Также для экономии средств на ремонт, владелец бензопилы может самостоятельно отрегулировать карбюратор.

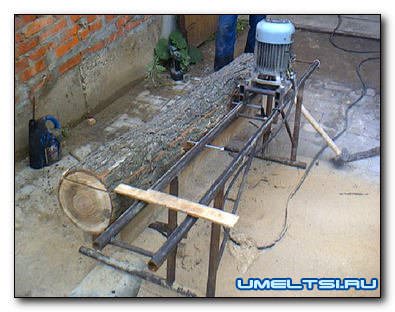

Самодельная пилорама с электродвгателем

Итак, давайте собственно разбираться в данном вопросе: как изготовить дисковую пилораму своими руками в домашних условиях? Начнем. Итак, для начала вам необходима пила дисковая, размер которой должен превышать 500 мм.

В общем, чем больший диаметр вы найдете, тем в принципе лучше для вас. В данной пилораме своеобразный движитель будет представлять сам электродвигатель, посредством повышавшего обороты шкива

Итак, вы должны произвести сварку необходимой рамы, после чего на эту раму нужно поставить плиту в основном используется металлическая, значительно реже применяется деревянная. В середине, которой собственно должен быть прорез, предназначенный для самого диска. Но помните, что своеобразные зазоры между плитой и диском должны располагать минимальными размерами.

Следующее что вы должны сделать так это в нижнюю часть самой плиты произвести установку шкива и подшипников. После чего сам электродвигательный шкив и пилу соединить специальными ремнями. Такого рода манипуляция послужит своеобразной страховкой во время заклинивания самой пилы.

Не забывайте что для того чтобы произвести качественное натяжение специальных ремней необходимо учитывать весовую категорию самого двигательного механизма с прибавкой утяжелителей. Площадку опорную, необходимо выполнять с способностью двигаться, относительно самого вала, с определённого рода отклонением посредством тяжести в сторону противоположную.

Самодельная пилорама с бензиновым двигателем своими руками

В процессе выбора оборудования предназначенного для обработки дерева необходимо так же учитывать высокую стоимость самого инструмента. Именно по этой причине мало кто из потребителей может позволить себе купить пилораму. Но как мы говорили ранее, такого рода инструмент каждый может сделать сам.

Самодельная пилорама с бензиновым двигателем

В данном пункте вы сможете узнать, как производятся самодельные дисковые пилорамы своими руками с бензиновым двигателем. Также ознакомимся с самодельной дисковой пилорамой с приводом от вом. Итак, приступим к рассмотрению данного вопроса.

В первую очередь, чем вы должны запастись так это терпением и огромным желанием обзавестись такого рода устройством.

Для того чтобы собственно начать данный процесс приготовьте для начала чертежи на самодельную дисковую угловую пилораму (можно взять в интернете), а также подготовьте строительных козлов, пластины металлические, доски, винты, шурупы, гайки, специальный инструмент посредством применения которого можно производить работы с деревом и металлом, а также собственно двигатель бензиновый. И так, приступим.

_При запуске бензопила не заводится? Причины и что делать в этой ситуации – читайте здесь.

Проверьте, правильно ли вы заводите бензопилу. Ознакомьтесь с нашей инструкцией.

Вы можете купить много разных насадок для бензопилы, которые превратят вашу бензопилу даже в лодочный мотор.

  • Для начала вам необходимо получить всю необходимую информацию относительно самого устройства данного инструмента, дабы иметь возможность и понимание того что и ка вы должны производить.

Стоит отметить, что аналогом элемента рабочего для вас послужит именно пила дисковая зубчатая, которая собственно устанавливается на станочном шпинделе.

Диски для пилорамы

На видео вы можете смотреть, как это сделать:

Подводя итоги…

В данной статье у вас была возможность ознакомиться со всеми аспектами которые касаются того как своими руками можно сделать такого рода инструмент не обладая при этом особыми знаниями в данной области. Поэтому не обязательно тратить немалые деньги для того чтобы обладать пилорамой, а достаточно попросту вооружиться необходимыми материалами и действовать, учитывая все советы предоставленные выше.

Дисковая пилорама своими руками

Самодельная дисковая пилорама с бензиновым двигателем 6,5 л/с: фото, описание, а также видео обзор пилорамы.

Приветствую! Самодельная пилорама, служит верой и правдой уже более десятка лет. На данный момент на ней стоит бензиновый двигатель фирмы Лидер 6,5 л/с. До него стоял более мощный Лифан, но он теперь стоит на погрузчике.

Пилорама делалась полностью своими руками и из имеющихся материалов. Себестоимость вышла около 10 000 рублей вместе с двигателем.

Дисковая пилорама своими руками

Диаметр пильного диска 500 мм, диск с победитовыми напайками. Как утверждает хозяин этой самодельной пилорамы, которую он сделал для своего хозяйства, диск лучше брать без напаек, т.к. такой диск намного проще самому точить. Длина рамы 4 метра, что позволяет пилить бревна и доски до 3 метром длиной.

Дисковая пилорама

Габариты тележки 500 на 500 мм. По этому, длина рамы должна быть на 1 метр длиннее бревна. Тележка катается на опорных подшипниках, которые установлены в нутрии швеллера номер 8. Обязательно нужно устанавливать ограничители для предотвращения выкатывания тележки за пределы рамы. Фиксация бревна делается с наружи рамы посредством двух самодельных упоров с шипами.

пилорама

Дисковая пилорама самодельная

Пропил диска должен делаться снизу вверх, в противном случае диск цепляется за древесину и забегает на бревно. Диск закрывается защитным кожухом, на кожухе установлен отбойник для стружки и опила. В данный момент на двигателе стоит понижающий редуктор, с которого через ременную передачу крутящий момент идет на самодельный шкив.

Конструкция делалась максимально простая и получилась очень надежная. Предлагаю посмотреть более детальный видео обзор этой пилорамы:
