Тиски для труб самодельные

Тиски своими руками

Уважаемые посетители сайта “ Самоделкин друг ” из представленного материала вы научитесь делать тиски самостоятельно, для чего вам потребуется всего навсего… Первым делом это конечно же изучить представленный автором материал, где он постарался передать нам каждый этап создания тисков, а так же мастер сделал чертеж с нанесенными размерами, а так же схему , что гораздо упрощает процесс изучения.

Чтобы в наше время обзавестись хорошим инструментом и станком, придется выложить немалую сумму денег, которой конечно же у простого работяги естественно нет

Для изготовления тисков данного типа по сути понадобится такой металлолом как: уголок, швеллер, металлический лист 4-5 мм, винт с крупной резьбой, а так же болты, гайки, гравера, металл 10 мм для губок. Как видно представленный перечень материалов довольно прост и доступен. За сравнительно небольшую сумму необходимое можно приобрести в пункте приема металлолома, где вам все перечисленное отдадут по цене лома. У запасливого хозяина и без покупок найдется все необходимое, потому как все металлические обрезки, бережно складываются в отдельный уголок и ждут своего часа))

И так, давайте же рассмотрим, что конкретно понадобится мастеру для сборки бюджетных тисков?

Материалы

1. уголок 50х50 мм
2. швеллер №6 длинна 0.5 м
3. винт с крупной резьбой
4. вороток
5. металл 10 мм для губок
6. гайка с крупной резьбой
7. стальной лист 4-5 мм
8. гайки, болты, шайбы
9. краска
10. металлическая пластина

Инструменты

1. сварочный аппарат
2. дрель
3. метчик
4. штангенциркуль
5. уголок
6. болгарка
7. молоток
8. гаечный ключ
9. наждачная бумага
10. металлическая линейка

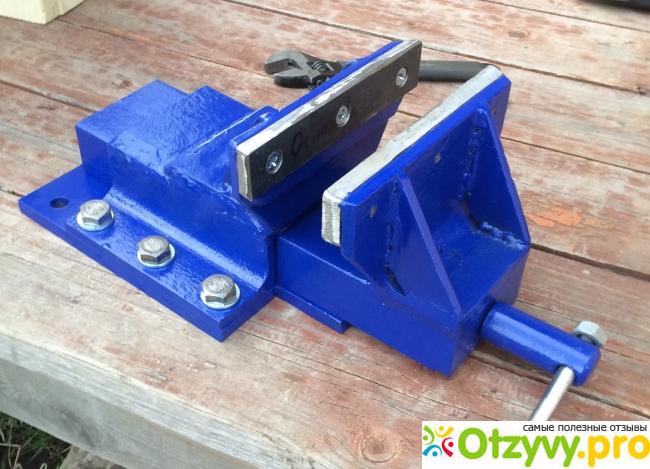

Пошаговое руководство по сборке тисков своими руками.

Первым делом следует изучить представленный чертеж. Как говорится во всеми известной старинной Русской пословице “Семь раз отмерь, один раз отрежь” Так же имеется схема. Далее все материалы собраны в одном месте. Уголок, швеллер, металлическая плита 4-5 мм. Винт и гайка с крупной резьбой. Швеллер будет подвижной частью. В него встраивается винт. Делается крепление в виде металлической пластины. Закрепляется. Вот такие вот замечательные тиски получились, как видите материал более чем доступный, а сам процесс изготовления предельно прост даже без пояснений.

Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

Для чего же нужны слесарные тиски?

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.

• винт ходовой части;
• рукоятку;
• подвижную и неподвижную губку;
• плиту опорную.

Основные типы слесарных тисков

Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.

• не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
• поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Материал корпуса тисков чаще всего изготавливают из прочного чугуна. Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл.

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Работа по изготовлению слесарных тисков в домашних условиях

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

Обратите внимание!

• пластина из стали минимум 3 мм., но можно гораздо толще;
• швеллер наружный и внутренний (120 и 100 мм.);
• ушки из стали;
• резцы токарные 2 штуки;
• небольшой отрезок арматуры (прут для ворота);
• гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
• шайба (2 штуки) одного диаметра с ходовым винтом;
• пара винтовая 335 мм;
• для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

Но можно также сцепить их проволокой для большего удобства, так в дальнейшем будет удобнее фиксировать неровные детали, форма которых расширена к низу.

Такие самодельные тиски позволяют обрабатывать более крупные детали.

Обратите внимание!

Для выполнения работ в домашней мастерской рекомендуется выбрать простейшие неповоротные тиски для станка.

Их совсем несложно изготовить самостоятельно, стоит лишь просмотреть видео и рекомендации, которые без особого труда можно найти на просторах интернета и предварительно грамотно составить чертежи.

Как правильно пользоваться настольными тисками для труб

Для удобства обработки деталей системы отопления и водоснабжения используют тиски для труб. Требующий изменений элемент закрепляется в трех плоскостях. Благодаря этому обеспечивается быстрая и надежная фиксация, а также легкий доступ к нужному участку для выполнения многих операций, таких как точение, шлифование, резка, сверление.

В результате снижаются затраты на время, приложенные усилия, повышается степень удобства рабочего процесса.

Общие характеристики инструмента

Строение

Тиски для труб состоят из двух основных частей. Это основание и откидной механизм.

Обе части изготавливают из прочного чугуна, другие детали – из легированной стали. Использование таких материалов обеспечивает высокую надежность инструмента, его длительный срок эксплуатации.

Тиски для труб используются для обработки деталей системы тепло- и водоснабжения

Тиски трубные настольные тт 3 дополнительно оснащены автоматическим крюком закрывания, легкоходным болтом, подвижной верхней губкой, опорой для трубы.

Обработка трубы тисками

В некоторых моделях дополнительно модифицируются рукоятки для повышения комфортности условий труда.

Нижняя часть корпуса имеет специальные отверстия. Они способствуют надежному закреплению инструмента на верстаке при помощи болтов, которые дополнительно входят в комплектацию.

Для удобства выполнения монтажных работ некоторые производители изготавливают треноги для трубных тисков. Благодаря этому обработку деталей можно выполнять вдали от верстака. Кроме того, выступ корпуса тисков за передние ножки дает возможность беспрепятственно работать с элементом, осуществляя сварку отводов, врезок.

Стандартно в тисках на треногах обрабатывают трубы с дюймом от 1/8 до 2 1/2 и размером от 10 до 76 мм.

Тренога делает работу маневренней, позволяет обработать деталь с разных сторон

Треноги легки и малогабаритны. Они передвигаются и переносятся на любые расстояния.

Техническое описание

Тиски предназначаются для слесарных работ. Не имеют функции поворота (те, которые крепятся к верстаку). Рабочий ход до 90 мм. Минимальный диаметр зажимаемой трубы – 12 мм, максимальный – 90 мм. Вес не превышает 10 кг. Страны производители: Россия, Испания, Германия, Китай.

Чтобы привести тиски откидные трубные в рабочее состояние, выполняют следующие действия:

• выворачивают винт на ту величину, которая будет достаточной для установки обрабатываемого элемента;
• вынимают ось из основания;
• поворачивают скобу в рабочее положение, соединяя ее с осью и основанием;
• путем вращения винта опускают прижим до контакта с трубой и создают необходимое усилие прижима;
• приступают к обработке трубы.

Преимущества трубных тисков

• Для изготовления тисков используются качественные материалы (метал специального литья).
• Возможно применение для слесарных работ, предусматривающих большие нагрузки.
• Тиски трубные тт 3 имеют долгий эксплуатационный срок;
• Удобство в работе и быстрый доступ к нужному участку обрабатываемой трубы.
• Качественная обработка труб и прутков.
• Быстрое позиционирование и фиксация заготовки.
• Низкая вероятность повреждения деталей и материалов в процессе монтажа.
• Маловероятность получения производственной травмы.
• Широкая область применения (производство, строительство).

Чтобы трубомонтажный инструмент прослужил не один год и в дальнейшем позволял комфортно работать с деталями, выполняют техническое обслуживание.

Машинным маслом смазываются все трущиеся поверхности тисков – резьбовая часть винта, оси, место соединения винта с прижимом.

Если инструмент используется систематически, детали смазываются раз в неделю, если же время от времени, тогда перед началом работ.

Как сделать тиски самому

В целях экономии денежных средств изготавливают тиски для труб своими руками.

Делаем инструмент из подручных средств

Видео: Самодельные тиски из прифильной трубы

Видео: Самодельные тиски из остатков металла

Этапы работы

Первый этап работ – это приобретение или подбор из подручных средств составляющих деталей.

Для тисков средних размеров понадобится винт с резьбой до 20 мм и длиной самой резьбы в 150 мм. Если нет возможности его приобретения, то поискать можно в вертикальных трубках спортивного уголка – такой винт прижимает конструкцию к потолку. Рекомендуется подбирать длинные винты. Их использование позволит увеличить расстояние между губками.

Обработка трубы, закрепленной в тисках

Потребуются также шпильки. Они есть в старых деталях. При необходимости их заменяют крепежными элементами, которые используются в зеркалах мопедов (изогнутость легко исправляется).

В головке винта делается прорезь. Это нужно для закрепления рукоятки. Если отверстие не соответствует с первого раза размерам ручки, его дорабатывают круглым напильником, расширяя при этом.

Для откручивания и закручивания винта прижима подойдет винт не со шляпкой, а с кольцом.

Для неподвижной губки тисков подойдет сосновая доска, прибитая к столу. За подвижную часть можно взять доску толщиной до 20 мм при ширине в 18 мм и длине 50 см.

В обеих досках сверлится отверстие для винта (используется сверло с диаметром 21 мм). Прорези под шпильки делаются сверлом диаметром в 10 мм. Чтобы во время работы не происходило смещение деталей, доски на некоторое время прибивают гвоздями. По окончанию сверления гвозди вынимаются. В подготовленные отверстия вставляются винты и шпильки, шайбы и гайки.

Если тиски применяют для обработки не только труб, но и других деталей, предусматривают возможность перестановки шпилек. Для этого в досках просверливают дополнительные отверстия, поближе к зажимному винту.

На губки крепят накладки (в зависимости от типа деталей, целей обработки): пластмассовые, деревянные, резиновые.

Металлический уголок, старые амортизаторы, шток от газового упора (как рукоятка), гайка М18, шпилька – это те детали, которые превращаются в подручный материал, из которого изготавливают тиски. Процесс прост. Приспособление крепится к неподвижному столу следующим образом: между амортизаторами в уголках делаются отверстия, в которые вводятся болты с потайной головкой. Чтобы облегчить работу, уголки заранее приваривают. Кроме того, дополнительно прожигают амортизаторы, чтобы облегчить ход.

Плюсы и минусы

У инструмента, выполненного собственноручно, есть как преимущества, так и недостатки.

Изготовление тисков из подручного материала экономит денежные средства, ведь потребность в приобретении дорогого инструмента исчезает сама собой.

Однако неточности в расчетах, отсутствие навыков, незнание особенностей принципа работы приводят к некачественной обработке деталей, их излому, ненужной деформации, появлению дефектов в процессе дальнейшей эксплуатации.

Видео: Тиски для зажима труб
