Экстрактор для выкручивания сломанных болтов
Каким бы ни был прочным металл, все мы знаем что даже он порой не выдерживает и подводит в самый ненужный момент. Одной из таких ситуаций может быть слом крепёжного элемента, в частности болтов и шпилек. Нет ничего страшнее для человека с гаечным ключом видеть обломанный болт, часть которого осталась во вкручиваемом элементе. И тогда на помощь приходит экстрактор, не пугайтесь, название его намного сложнее, чем его конструкция. В этой статье мастер сантехник расскажет о особенностях работы с ним.
Устройство и виды экстрактора
В конструкции этого инструмента нет ничего сложного. На вид это стальной стержень на конце которого нарезана левая резьба (или клин), по форме этот чудо-инструмент напоминает бородок или добойник. Размеров достаточно много, чем больше извлекаемый болт тем больше экстрактор. Советую вам покупать всегда этот инструмент набором, ведь никогда нельзя знать заранее какой болт или шпилька выйдет из строя. Чаще всего используются размеры от М1 до М16.
По конструктивным особенностям экстракторы делятся на:
- Клиновидного типа. Представляют собой конус с гранями, работают по принципу клина. В заранее высверленную часть застрявшего болта, забивается экстрактор и затем выворачивается ключом. Работать с ним, конечно, просто, но перед тем как высверлить отверстие обязательно учитывайте что сверлить нужно строго по центру, не смещая отверстие в сторону. В противном случае вся вращающая сила экстрактора будет смещена, и вы не выкрутите сломанный болт. А также можете сломать сам экстрактор.
- Стержневого типа. Изготовлен в виде стержня с гранями, очень схож с клиновидным экстрактором. Забивается в сломанную часть, выворачивается гаечным ключом. Как и первый тип экстрактора может довольно трудно извлекаться из уже выкрученной детали.
- Спирального типа. Самый распространённый и эффективный экстрактор для выкручивания сломанных болтов. Тот же конус только с нарезанной левой резьбой (правой, если выворачиваем левый болт). Экстрактор не забивается, а вкручивается в отверстие болта, клинится вместе с деталью и извлекается.
Принцип работы экстрактора для выкручивания сломанных болтов
Если вы прочитали описание типов этого инструмента, то вы уже представляете всю нехитрую процедуру извлечения болтов. Но без систематизации этот материал будет неполным, и давайте разберём всё поподробнее.
Первым делом нужно наметить центр сломанного болта. Для этого нам понадобится кернер и молоток.
Затем сверлим направляющее отверстие для экстрактора. При сверлении будьте аккуратны и не смещайте ось отверстия в сторону. Опытные мастера рекомендуют засверливаться на глубину трёх диаметров сверла.

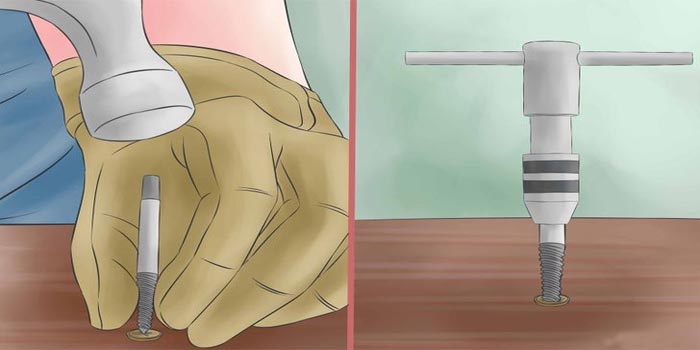

Вставте экстрактор в просверленное отверстие и подбейте его молотком для надёжной фиксации. После этого используйте вороток метчика, чтобы начать вкручивать экстрактор в сломанный болт. Когда он зайдёт до упора, то начнёт выворачивать болт. Работая с экстрактором, производите вращение только вокруг его оси, ни в коем случае не смещая ось, иначе можете сломать инструмент.
Когда вы выкрутите часть болта, то можно будет воспользоваться плоскогубцами или фиксатором, чтобы продолжить быстрее выворачивать сломанный элемент.
Несколько хитрых советов
- Для того чтобы быстрее вывернуть болт или шпильку, их следует нагреть.
- Если сорвана резьба винта, то можно попробовать выкрутить его шестигранным ключом. Велика вероятность, что попытка закончится удачей.
- При работе используйте смазывающее масло или ацетон.
- Использование сверла с обратной резьбой может без труда вывернуть сломанный элемент.
- Можно воспользоваться керном и молотком. Держа керно под углом в 45 градусов к детали, бейте по нему против часовой стрелке. Проделайте процедуру в нескольких местах, если болт не сдвинулся с места, следует воспользоваться другим методом.
- Если все попытки вывернуть болт или шпильку провалились, то придётся высверлить отверстие большего диаметра и заново нарезать резьбу.
В сюжете — Как выкрутить сломанный болт
В продолжение темы посмотрите также наш обзор Как выкрутить сломанный болт
Снятие секреток с колеса – 5 простых способов
Многие любители тюнинга устанавливают на колеса премиальные диски с хромовым покрытием, которые привлекают злоумышленников. К сожалению, довольно часто можно увидеть машину без колес, если та была оставлена без присмотра.
Оптимальная защита в таком случае – это установка специальных секреток, для снятия которых потребуется специальный ключ. У такого способа защиты есть существенный недостаток.
Если сам владелец потерял «родной» ключ, то снять секретку будет непросто.
рис. Секретка на колесе
В этой статье мы подробно рассмотрим пошаговую инструкцию, а также приведет примеры неправильного демонтажа с уникальными секретками.
Виды защиты на колеса
Секретка по внешнему виду напоминает гайку. Она имеет специальный узор, который позволяет демонтировать устройство только при помощи уникального ключа. Код цифровой, и подобрать его невозможно.
В рамках одного бренда может существовать несколько десятков тысяч вариаций, поэтому вариант с подбором ключа следует отбросить сразу же.
Все такие устройства можно разделить на 3 типа:
- Фигурный профиль. Это самая простая и распространенная модель, которая представляет собой неправильный многоугольник. Чем больше стен у такой фигуры – тем выше защита. Если начать откручивать гайку любым другим ключом, не входящим в набор, то она просто-напросто разрушится.
рис. Разновидность защитного болта
- Далее идет секрет с прогрессивным профилем, который имеет две части: внутреннюю и внешнюю. Если с внешним кольцом злоумышленник каким то образом и сможет справиться, то дальше его будет ждать неудача, так как кольцо будет свободно вращаться вокруг оси основного элемента.
рис. Виды секреток
- Перфорированный замок является самой современной и сложной защитой, в нем используется сразу несколько отверстий разного диаметра и глубины. Такой рисунок наносится на поверхность стали с помощью лазера.
Многие специалисты рекомендуют приобретать одновременно два набора, независимо от типа и сложности секреток. Удвоенное количество секреток снизит риск похищения дисков.
У многих может возникнуть вопрос, а насколько же эффективна подобная защита, если все-таки существуют способы ее обойти. Этот момент мы рассмотрим чуть позже.
Как удалить секрет самостоятельно?
Перед тем, как описать процесс скажем, что это может быть опасно как для здоровья, так как можно получить травму, так и для автомобиля, часто люди повреждают колесный диск. Если у вас есть финансовая возможность, то срочно вызовите мобильный шиномонтаж и они помогут вам со снятием секреток, в среднем в Москве это стоит 1000 рублей за снятие 1 секретки (секретного болта).
Скорость демонтажа напрямую зависит от того, насколько часто раньше снимали защиту с колеса.
Если устройство было установлено недавно и периодически снималось, этот процесс не займет многовремени.
Давайте посмотрим, как снять блокировку альтернативным способом:
- Сначала разжать давление на остальных болтах.
- Проехать на машине метров 50.
- Остановиться и закрутить плотно все остальные болты. Это ослабит давление с нужной гайки и ее легко будет открутить с помощью пассатижей.
Важная деталь! Даже если вы действовали строго по инструкции, но при этом не добились результата – повторите тот же алгоритм в нужном порядке.
При желании можно обратиться в сервисный центр, они сделают то же самое. Чтобы быстро демонтировать защитный профиль и произвести замену колеса – можно вызвать бригаду выездного шиномонтажа ikoleso24. Специалисты оперативно прибудут на указанный адрес и выполнят качественно все работы по демонтажу гаек, снятию колеса, смене запаски и т.д.
Снятие секретки: 4 варианта
При установке одного замка – самым действенным методом станет простая перетяжка. Ее суть заключается в том, чтобы крепко затянуть все гайки, что ослабит давление на замок. Затем нужно аккуратно простучать секретную гайку со всех сторон.
Приподняв колесо с помощью домкрата и осторожно снять все остальные болты. Таким образом, колесо останется удерживать только одна гайка. Далее нужно расшатать диск, что приведет к вибрации этой секретке. После этого уже не оставит труда ее легко снять.
рис. Снятие защитного болта
Еще один метод, который часто используют автовладельцы – демонтаж с помощью торцевой головки. Для этого понадобится инструмент меньший по диаметру, чем внешняя часть защитного замка. Постепенно набивая торцевой головкой замок, можно ослабить секретку. Дело в том, что многие защитные устройства выполняются из мягкой стали, поэтому от такого давления, они принимают нужную форму.
Для демонтажа защиты с кольцом, потребуется фрезер или шлифовальный станок для снятия дополнительной защиты. Желательно связаться со службой, потому что под рукой вряд ли будут необходимые инструменты.
Если устройство имеет сложную конфигурацию, может понадобиться сварочный аппарат. Специалисты осторожно приваривают болты, которые помогают аккуратно ослабить гайку, не разрушив ее при этом.
Еще одним способом является снятие слепка. Используя обычный пластилин, можно попробовать снять слепок с замка. Далее – в ближайшей мастерской постараться повторить ключ.
Насколько секретка спасает от кражи?
Если все так просто и даже при помощи подручных средств можно демонтировать современную секретку, то насколько же она эффективна. Почему подобным алгоритмом не могут воспользоваться те же злоумышленники.
рис. Защита от кражи
На самом деле, любой из вышеприведенных методов требует значительных усилий. Да и тихими их вряд ли назовешь. Поэтому воры попросту не захотят связываться с демонтажем колес, в которых присутствуют такие секретки.
Например, если рядом стоят два автомобиля, но на одном из них присутствует защита, то выберут другой. Поэтому, несмотря на то, что практически любой секрет может быть удален без самого ключа, он все же имеет функцию прямой защиты.
5 основных ошибок при монтаже – как избежать?
Многие автовладельцев, которые впервые столкнулись с такой проблемой, не знают, как правильно поступить и допускают одинаковые ошибки:
- Не стоит прикладывать излишнее усердие при закручивании гаек методом перетяжки, так как часто это приводит к разрушению самих болтов.
- Сильная амплитуда при расшатывании колеса может деформировать диск.
- Неправильно определяют тип секретки или их количество.
- Пытаются высверлить замок или наносят жидкий азот, который кроме самого секретного замка разрушает и остальную часть диска.
- Используя торцевую головку, деформируют головку защиты.
Выводы
Конечно, лучший способ снять секретку – это использовать родной ключ из набора.
Если же он утерян или поврежден, то необходимо определить тип защитного устройства и попробовать самостоятельно демонтировать его с помощью метода перетяжки. Если же замок не поддается, то лучше обратиться в мастерскую.
Выездной шиномонтаж круглосуточно и оперативно прибудет на объект и быстро произведет все виды услуг по колесам: замену, ремонт, вулканизацию и балансировку.
7 способов выкрутить сломанный болт. Фото и видео
Национальная энциклопедия строительства ProfiDom.com.ua, предлагает семь способов, как выйти из подобного положения и освободить резьбу от обломка шпильки или болта.
Подготовка перед выворачиванием обломка
Но, не торопитесь сразу приступать к вывинчиванию. Перед этим, необходимо принять меры, которые облегчат ваши прилагаемые усилия.
Для того чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.
Однако, если метиз вкручен в алюминий, то нужно быть осторожным, чтобы не переусердствовать. Для улучшения подвижности осколка в отверстие стоит залить «жидкий ключ», WD-40 (или любой другой подобный состав). Все перечисленные мероприятия (в комплексе) позволят значительно упростить дальнейшую работу.
Ну, а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.
Способ №1: Плоская отвертка и молоток
Это самый простой способ, но он не всегда подходит. Примерно, в половине случаем шпилька обламывается с торчащим осколком, за который, как раз и можно зацепиться.
Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.
Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия недостаточно, то переходим ко второму способу.
Способ №2: Пробуем вывинтить зубилом
Этот способ похож на первый, только, вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.
Зубило дает возможность создать большее усилие по сравнению с отверткой.
Способ №3: Керн и молоток
Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.
Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.
Способ №4: Привариваем гайку сваркой
ProfiDom.com.ua считает, что это — самый действенный и быстрый вариант, но, только при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.
Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.
Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки. Далее после остывания вывинчиваем обычным гаечным ключом.
Способ №5: Вывинчиваем шпильку экстрактором
Тут, также, потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.
Керним центр шпильки, чтобы сверло не бегало при начале сверления.
Сверлим отверстие соответствующего диаметра под экстрактор.
Вставляем экстрактор в отверстие и вывинчиваем ключом.
Способ №6: Высверливаем обломок
Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки.
Сначала проходимся сверлом меньшего диаметра.
Затем, сверлим максимально близким.
Осколки и остатки шпильки выбиваем плоской отверткой.
Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.
Способ №7: Высверливаем под чистую и делаем вставку
Самый трудоемкий и затратный способ из всех. Но, бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.
Высверливаем шпильку подчистую вместе с резьбой.
Нарезаем новую резьбу метчиком.
На этом, можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет — покупаем вставку или заказываем у знакомого слесаря.
